FR Montage et raccordement électrique

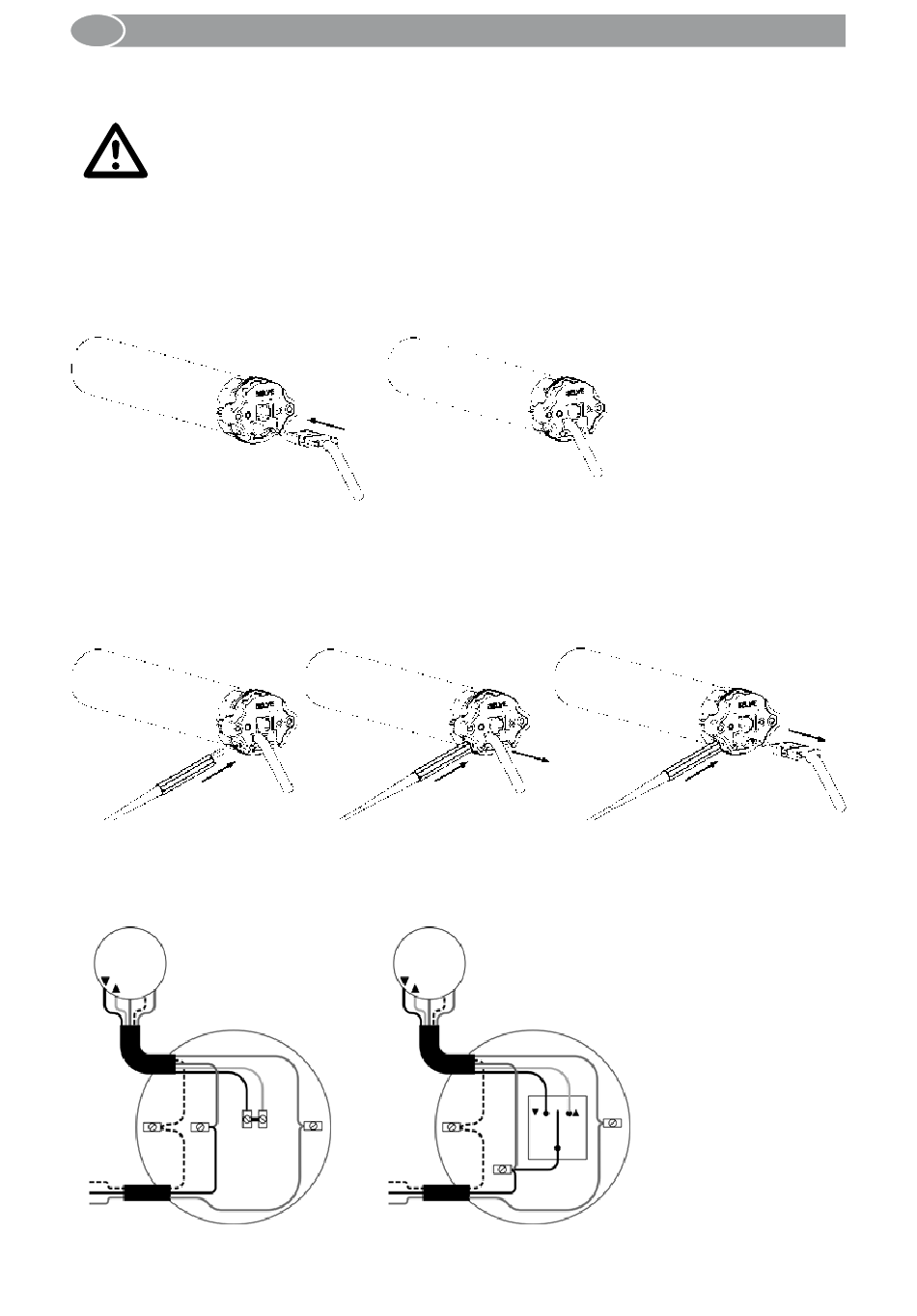

3.3. Connexion et déconnexion du câble débrochable
Tous les moteurs ne sont pas munis d'un câble débrochable.
Attention ! Risque d'électrocution !
Le câble débrochable ne peut être connecté que lorsque l'installation est
hors tension !
Attention !
Lors du raccordement du câble dans son logement, il doit impérativement être hors
tension. Poussez le connecteur à fond jusqu'à ce que vous entendiez le connecteur
s'enclencher et se verrouiller.
Avant de démonter le câble, veuillez le débrancher pour le mettre hors tension. Déver­
rouillez la prise par le trou latéral, dans la tête moteur. Vous pouvez utiliser un petit
tournevis ou l'outil spécial SELVE. Poussez simultanément sur le clip de verrouillage
avec le tournevis et tirez le câble hors du connecteur, pour l'extraire.
3.4. Raccordement électrique
Moteur radio – sans inverseur
M 1
~
N
PE
L
1 2 3
PE
L1
N
Moteur radio – avec inverseur
M 1
~
L
4 5
PE
L1
N
N
PE
1 2 3 4 5
0
L
46
1 = PE, jaune­vert
2 = L1, marron
3 = HAUT, noir
4 = Ouvrir, gris
5 = N, bleu
L'utilisation d'un inver­
seur est optionnelle.
Dans le cas où le moteur
est uniquement en
mode radio, le raccorde­
ment N, L1 et PE est suf­
fisant.
