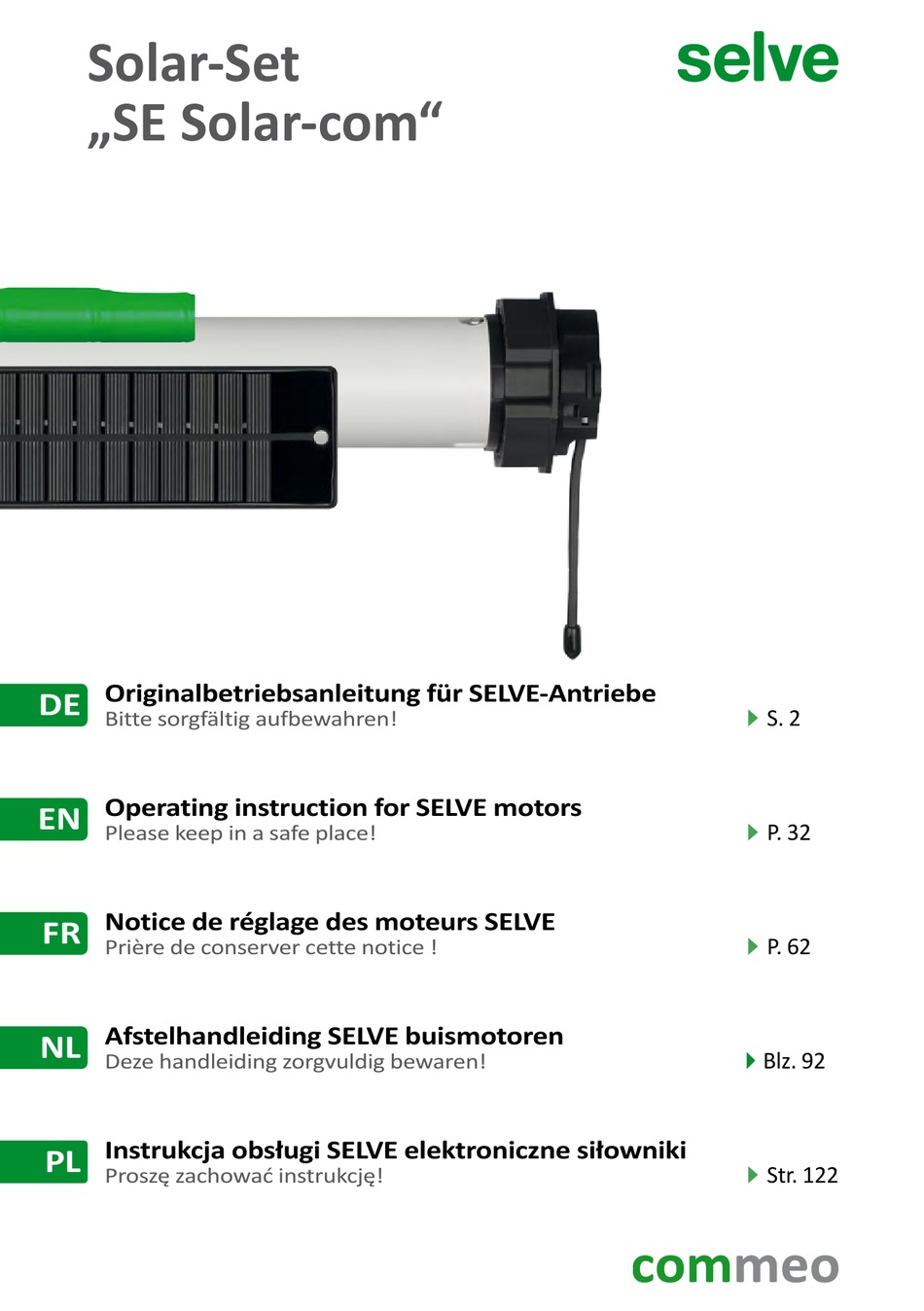

Solar-Set
„SE Solar-com"
Originalbetriebsanleitung für SELVE-Antriebe
DE
Bitte sorgfältig aufbewahren!
Operating instruction for SELVE motors
EN
Please keep in a safe place!
Notice de réglage des moteurs SELVE
FR
Prière de conserver cette notice !
Afstelhandleiding SELVE buismotoren
NL
Deze handleiding zorgvuldig bewaren!
Instrukcja obsługi SELVE elektroniczne siłowniki
PL
Proszę zachować instrukcję!
S. 2
P. 32
P. 62
Blz. 92
Str. 122
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Selve SE Solar-com
Inhaltszusammenfassung für Selve SE Solar-com
- Seite 1 Bitte sorgfältig aufbewahren! Operating instruction for SELVE motors P. 32 Please keep in a safe place! Notice de réglage des moteurs SELVE P. 62 Prière de conserver cette notice ! Afstelhandleiding SELVE buismotoren Blz. 92 Deze handleiding zorgvuldig bewaren! ...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise 1. Sicherheitshinweise Wichtige Sicherheitshinweise für Montage und Betrieb! Für die Sicherheit von Personen ist es wichtig, diese Anwei- Warnung! sungen zu befolgen, da falsche Bedienung und Montage zu ernsthaften Verletzungen führen kann. Die Anweisungen sind aufzubewahren. • Folgende Punkte sind zu berücksichtigen: ·... - Seite 3 • Der Antrieb ist nur im eingebauten Zustand funktionsfähig. Zur Kopplung des Antriebs mit dem angetriebenen Teil dürfen nur Ad- apter und Kupplungen aus dem aktuellen SELVE-Katalog verwendet werden. Der kleinste Wellendurchmesser für SELVE-Antriebe der Baureihe 2 beträgt 50 mm. Bei Nutrohren ist ggf. eine exzentrische Ausführung von Kupplung und Laufring zu beachten.
- Seite 4 Fremdeingriff in den Antrieb oder nachträgliche Verän- derungen an der Anlage sowie Nichtbeachtung der Sicherheitshin- weise und dadurch entstandene Folgeschäden fallen nicht unter die Gewährleistung. • Verwenden Sie nur unveränderte SELVE-Originalteile und -Zubehör. Bitte beachten Sie hierfür den aktuellen SELVE-Katalog und die SELVE-Website www.selve.de...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sehr geehrter Kunde, Sie haben sich mit dem Kauf eines SELVE-Antriebs für ein Qualitätsprodukt aus dem Hause SELVE entschieden. Diese Betriebsanleitung beschreibt Ihnen den Einbau und die Bedienung des Antriebs. Bitte lesen Sie unbedingt diese Betriebsanleitung vor der Inbetriebnahme des SELVE-Antriebs und beachten Sie die Sicherheitshinweise. - Seite 6 8.3. Ladegerät für Akku ____________________________________________________ 8.4. Externe Ladebuchse ___________________________________________________ 8.5. Y-Kabel (für 2. Solarpanel) ______________________________________________ 8.6. Verlängerungskabel für Solarpanel _______________________________________ 9. Technische Daten _________________________________________________________ 10. Allgemeine Konformitätserklärung ___________________________________________ 11. Entsorgung ______________________________________________________________ 12. Hinweise für die Fehlersuche _______________________________________________ 13. SELVE-Service-Hotline _____________________________________________________...
-
Seite 7: Informationen Zu Eigenschaften Des Antriebs
Informationen zu Eigenschaften des Antriebs 2. Informationen zu Eigenschaften des Antriebs 2.1. Bestimmungsgemäße Verwendung Der Antriebstyp SE Solar-com darf nur für den Betrieb von Rollläden eingesetzt werden. 2.2. Eigenschaften Um den Behang zu schützen, verfügen die Antriebe nach Endlageneinstellung über eine Hin- derniserkennung in Abwärtsrichtung mit Reversierfunktion und einen selbstlernenden Über-... -
Seite 8: Montage Und Elektrischer Anschluss
Montage und elektrischer Anschluss 3. Montage und elektrischer Anschluss Achtung! Verletzungsgefahr durch Stromschlag! Anschluss nur im spannungsfreien Zustand! Der Antrieb ist nur im eingebauten Zustand funktionsfähig. Warnung! 3.1. Einbau des Antriebs in die Welle 1. Laufringadapter und Kupplungsadapter am Motor anbringen und mit der Kupplungsadaptersicherung befestigen. -
Seite 9: Ablagerung Des Antriebs
Montage und elektrischer Anschluss 3.2. Ablagerung des Antriebs Generell können SELVE-Antriebe über die Außenkontur des Motorkopfes oder über einen ein- gesteckten Vierkant abgelagert werden. Für beide Ablagerungsmöglichkeiten stehen ver- schiedene Motorlager zur Verfügung. Außerdem können verschiedene Flansche oder Montageplatten vorgeschraubt werden. Bei Ablagerung mit Vierkant muss hinter dem Motorlager ein mechanischer Anschlag vorhanden sein, um ein axiales Verschieben des Vierkants zu verhindern. -
Seite 10: Montage Und Demontage Der Steckerleitung
Berührung kommen. Die Steckverbinder sind lagerichtig einzustecken, der Sicherungshaken muss dann hinter die Sicherungsnase greifen. Achtung – Anschluss des Akkus an das Ladegerät: SELVE liefert den Akku mit 60 bis 80 % Ladung. Durch Lagerung verliert der Akku allmählich an Kapazität. Wir empfehlen dringend, den Akku vor Montage und Versand mit dem Ladegerät vollständig aufzuladen (Ladezu-... -
Seite 11: Einstellung Der Endlagen
4. Einstellung der Endlagen 4.1. Auslieferungszustand Im Auslieferungszustand sind keine Endpunkte und keine Sender im SE Solar-com eingelernt! Der Antrieb lässt sich in diesem Zustand nur im Totmannbetrieb fahren. Die Sicherheitsfunk- tionen sind im Auslieferungszustand deaktiviert und werden erst aktiv, nachdem beide End- lagen eingestellt sind. -
Seite 12: Commeo-Inbetriebnahme/Einstellung Per Funk
commeo-Inbetriebnahme/Einstellung per Funk 5. commeo-Inbetriebnahme/Einstellung per Funk commeo-Inbetriebnahme Die commeo-Inbetriebnahme ist nur mit commeo-Sendern möglich. Um Einstellungen im Antrieb vornehmen zu können, muss der Antrieb mit einem Sender im SELECT-Modus ausge- wählt werden. Im SELECT-Modus besteht immer nur eine Verbindung zu einem ausgewählten Antrieb. - Seite 13 commeo-Inbetriebnahme/Einstellung per Funk Wurden mehrere Antriebe gefunden, kann durch Drücken der SELECT-Taste für 1 Sekunde der ausgewählte Antrieb gewechselt werden. Der nächste Antrieb macht eine kurze Bestätigungs- fahrt. Es ist immer nur ein Antrieb ausgewählt, der gefahren, eingestellt und programmiert werden kann.
-
Seite 14: Funktionen Bei Einem Ausgewählten Antrieb
commeo-Inbetriebnahme/Einstellung per Funk 5.2. Funktionen bei einem ausgewählten Antrieb Sender im SELECT-Modus Wurde ein Antrieb mit einem Sender ausgewählt, können die folgenden Einstellungen vorge- nommen werden. Im SELECT-Modus aus- gewählter Antrieb Automatischer Einstellmodus, löschen und automatische STOPP 9 s Einstellung der Endlagen im Betrieb unten Punkt, oben Anschlag/Entlastung (siehe 5.2.1.) Manueller Einstellmodus, löschen und manuelle Einstellung der... -
Seite 15: Automatischer Einstellmodus, Löschen Und Automatische Einstellung Der Endlagen
Betrieb unten Punkt, oben Anschlag/Entlastung Eine zweimalige Fahrtunterbrechung signalisiert den automatischen Einstellmodus. Der Antriebstyp SE Solar-com findet die Endpunkte automatisch. Hierzu muss ein Antrieb immer zuerst gegen den oberen Anschlag und dann solange nach unten gefahren werden, bis er automatisch abschaltet. -
Seite 16: Manueller Einstellmodus, Löschen Und Manuelle Einstellung Der Endlagen
commeo-Inbetriebnahme/Einstellung per Funk Hinweis für Einstellungen unter Punkt 5.2.: Der Antrieb muss für diese Einstellungen mit einem Sender im SELECT-Modus (Status-LED blinkt langsam orange) ausgewählt sein. Nach der Einstellung ist der Antrieb weiterhin ausgewählt (siehe Punkt 5.). 5.2.2. Manueller Einstellmodus, löschen und manuelle Einstellung der Endlagen im Betrieb unten Punkt, oben Punkt Eine einmalige Fahrtunterbrechung signalisiert den manuellen Einstellmodus. -
Seite 17: Manueller Einstellmodus, Löschen Und Manuelle Einstellung Der Endlagen
commeo-Inbetriebnahme/Einstellung per Funk Hinweis für Einstellungen unter Punkt 5.2.: Der Antrieb muss für diese Einstellungen mit einem Sender im SELECT-Modus (Status-LED blinkt langsam orange) ausgewählt sein. Nach der Einstellung ist der Antrieb weiterhin ausgewählt (siehe Punkt 5.). 5.2.3. Manueller Einstellmodus, löschen und manuelle Einstellung der Endlagen im Betrieb unten Punkt, oben Anschlag/Entlastung Eine einmalige Fahrtunterbrechung signalisiert den manuellen Einstellmodus. -
Seite 18: Sender Einlernen/Auslernen
5.2.7. KONFIGURATIONS-Modus (nur für autorisiertes Fachpersonal) Im Konfigurationsmodus lassen sich Funktionen der Funkantriebe und -empfänger einstellen. Welche Funktionen eingestellt werden können sind von Antriebsart/Empfängertyp abhängig. Weitere ausführliche Hinweise zum Konfigurationsmodus finden Sie im Dokument „Konfigu- ration Funkantriebe und -empfänger“, das auf www.selve.de zum Download bereitsteht. - Seite 19 Besondere Einstellungen/Geräteparameter 6. Besondere Einstellungen/Geräteparameter Grundsätzlich kann ein Antrieb SE Solar-com mit jedem beliebigen commeo-Sender bedient werden. Für die im Folgenden beschriebenen, darüber hinausgehenden Funktionen ist der commeo Multi Send notwendig. Über das Menü im commeo Multi Send können diverse Gerätepara- meter verändert werden.
-
Seite 20: Besondere Einstellungen/Geräteparameter
Besondere Einstellungen/Geräteparameter 6.1. Leiser Modus Im „Leiser Modus“ fährt der SE Solar-com grundsätzlich mit der geringen Geschwindigkeit von 7 Umdrehungen pro Minute. Die Default-Einstellung ist „Leiser Modus AUS“. oder Taste Menü- Leiser Modus: AUS Leiser Modus: AN punkt wählen und mit Automatischer Fahrbefehl: Der SE Solar-com fährt... -
Seite 21: Unterspannung
Sinkt die Akkuspannung auf ein kritisches Level und zeigt nur noch einen Balken, reagiert der SE Solar-com je nach eingestelltem Wert. Bei zu geringer Akkuspannung bleibt der Rollladen stehen. An welcher Position dies geschieht, kann hier eingestellt werden. Die Default-Einstel- lung ist „obere Endlage“. -
Seite 22: Service-Modus
Trennung des Akkus und Solarpanels vom Antrieb. Die Default-Einstellung ist „Service-Modus AUS“. oder Taste Menü- Service-Modus: AUS Service-Modus: AN punkt wählen und mit Der SE Solar-com kann mit Der SE Solar-com kann nur bestätigen. Entsprechende jedem eingelernten Sender noch mit manuellen Fahrbe- Aktion danach mit oder gefahren werden. -
Seite 23: Komfort-Abschaltung
Komfort-Abschaltung 7. Komfort-Abschaltung Die Entlastungsfunktion am oberen Anschlag ist ein- und ausschaltbar. Voraussetzung für das Ein- und Ausschalten der Komfort-Abschaltung ist, dass beide Endlagen eingestellt wurden, die obere durch Fahrt gegen den Anschlag. Bei eingestellter Komfort-Abschaltung stoppt der Antrieb selbstständig an einem Punkt kurz vor dem oberen Anschlag. -
Seite 24: Systemkomponenten
Schnee oder Blättern. Die Oberfläche kann mit Wasser und einem weichen Tuch gerei- nigt werden. Das Solarpanel ist für den Anschluss und den Betrieb mit den Komponenten des Solar-Set „SE Solar-com“ Art.-Nr. 392030 vorgesehen. Das Solarpanel darf nicht für andere Zwecke genutzt werden. Montage Das Solarpanel kann auf zwei Arten befestigt werden: •... -
Seite 25: Akku
Systemkomponenten 8.2. Akku Der Akku speichert die elektrische Energie die zum Betrieb des SE Solar-com benötigt wird. Der Akku ist für den Anschluss und den Betrieb mit den Komponenten des Solar-Set „SE Solar-com“ Art.-Nr. 392030 vorgesehen. Der Akku darf nicht für andere Zwecke genutzt werden. -
Seite 26: Ladegerät Für Akku
Stecker des Ladegeräts an die Steckerkupplung des Akkus angeschlossen. SELVE liefert den Akku mit 60 bis 80 % Ladung. Durch Lagerung verliert der Akku allmählich an Kapazität. Wir empfehlen dringend, den Akku vor Montage und Versand mit dem Ladegerät vollständig aufzuladen (Ladezustandsanzeige des Ladegeräts beachten). -
Seite 27: Externe Ladebuchse
8.4. Externe Ladebuchse Die externe Ladebuchse wird nicht zwingend benötigt. Um die Möglichkeit zu haben, den Akku nach der Installation der Rollladenanlage manuell nachzuladen, kann zusätzlich die externe Ladebuchse montiert werden. Akku (290730) SE Solar-com Solarpanel (290740) Netzgerät (290785) externe Ladebuchse (290780) 1 Montage der externen Ladebuchse unten an der Führungs-... -
Seite 28: Y-Kabel (Für 2. Solarpanel)
Das Y-Kabel wird nicht zwingend benötigt. Mit dem Anschluss eines zweiten Solarpanels kann die Ladegeschwindigkeit vergrößert werden, kann der Ladestrom verdoppelt werden. Dies kann sinnvoll sein, wenn das Solarpanel nicht optimal ausgerichtet werden kann. Das Y-Kabel wird direkt an den SE Solar-com angeschlossen. Akku (290730) SE Solar-com... -
Seite 29: Technische Daten
Technische Daten 9. Technische Daten Antrieb SE Solar 2/10-com Nennmoment: 10 Nm Nennspannung: 12 V DC Drehzahl: 14 U/min und 7 U/min Abmessungen: Ø 45 mm (BR 2), Länge 430 mm Alle Adapter für Rollladenwellen kompatibel Schutzart: IP x4 Solarpanel Leistung: 3,4 Wp Abmessungen: L 455 x B 60 x H 6 mm Leitungslänge: 500 mm... -
Seite 30: Allgemeine Konformitätserklärung
Allgemeine Konformitätserklärung/Entsorgung 10. Allgemeine Konformitätserklärung Hiermit erklärt die Firma SELVE GmbH & Co. KG, dass sich der Antrieb SE Solar-com in Über- einstimmung mit den grundlegenden Anforderungen und den anderen rele vanten Vorschrif- ten der Richtlinien 2006/42/EG, 2014/53/EU, 2014/30/EU und 2011/65/EU befindet. Die Konformitätserklärung ist einsehbar unter www.selve.de... -
Seite 31: Hinweise Für Die Fehlersuche
Verschattung durch Bäume etc.) Eingelernter Sender ist nicht Handsender verloren oder Akku für >5 Sekunden vom mehr verfügbar defekt Antrieb trennen und einen neuen Handsender einlernen 13. SELVE-Service-Hotline Hotline: Telefon 02351 925-299 Download der Betriebsanleitung unter www.selve.de oder QR-Scan... - Seite 152 SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany SELVE GmbH & Co. KG · Werdohler Landstraße 286 · 58513 Lüdenscheid · Germany Tel.: +49 2351 925-0 · Fax: +49 2351 925-111 · www.selve.de · info@selve.de...
