NL Afstelling van de eindstanden

5. Afstelling van de eindstanden met afstellschakelaar/schakelaar

5.1. Elektrische aansluiting van de afstellschakelaar

Aanwijzing:
Het afstellen van de eindstanden d.m.v. een klassieke jalouzieschakelaar is alleen
mogelijk in de automatische afstelmodus.
Alvorens de afstellschakelaar voor radioaandrijvingen aan te sluiten moet worden gelet
op het volgende:
Gevaar! Risico van verwonding door een elektrische schok!
Aansluitingswerken uitsluitend uitvoeren in spanningsvrije toestand!
Waar-
schuwing!
De 5 aders van de kabel van de afstellschakelaar moeten zo worden aangesloten dat
de kleuren van netsnoer en motor met elkaar overeenstemmen.

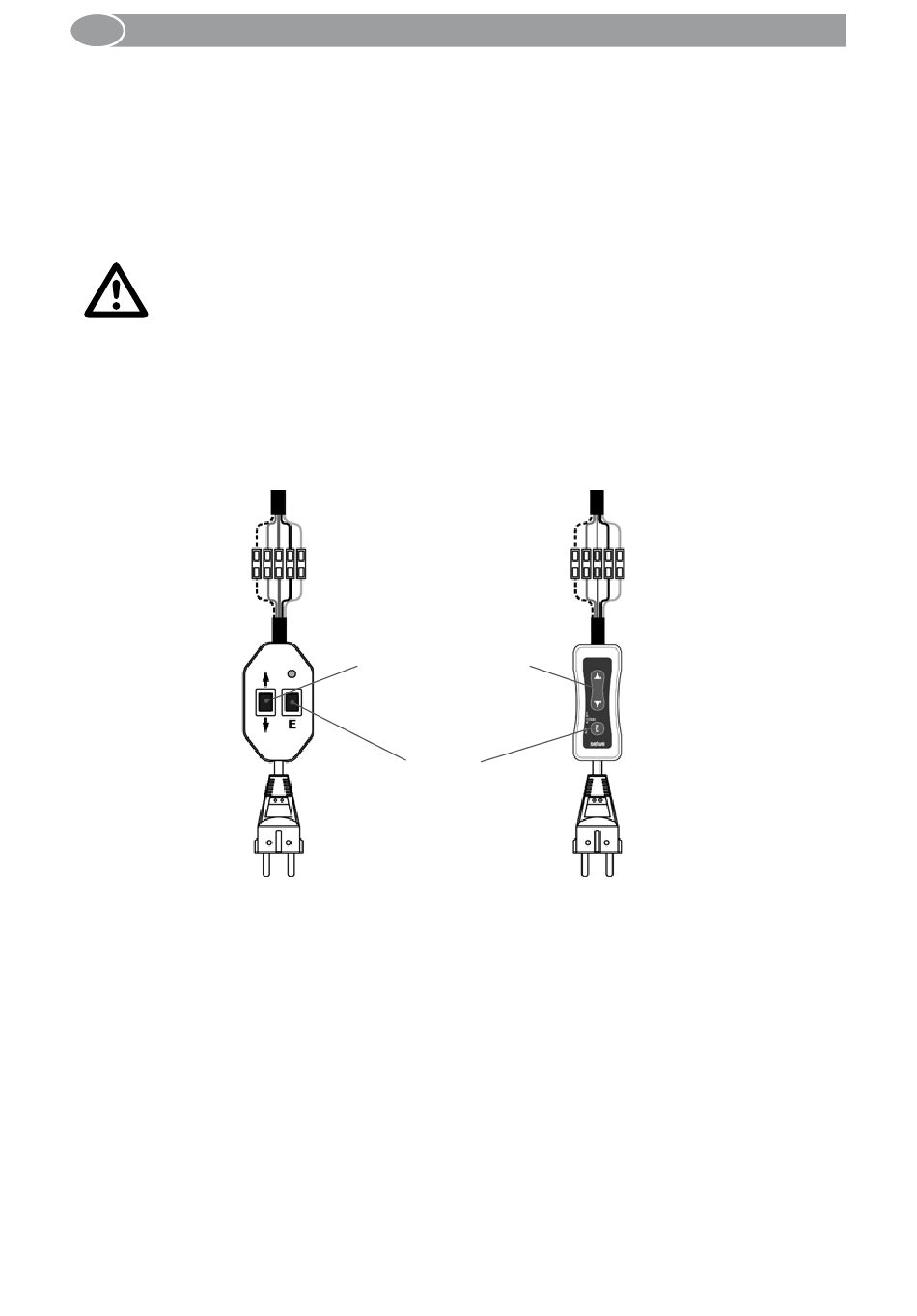

SELVE-afstelschakelaar
Artikelnr. 290109
Attentie: L1 (= bruin) altijd op permanente spanning van 230 V aansluiten, ook als de
aandrijving alleen voor afsteldoeleinden is verbonden met een schakelaar of afstell­
schakelaar.
Aanwijzing: de volgende instellingen kunnen zowel met SELVE-afstelschakelaar
(artikelnr. 290109) als met de nieuwe SELVE-universele afstelschakelaar (artikelnr.
291009) worden uitgevoerd.
SELVE-universele afstelschakelaar
artikelnr. 291009
OMHOOG = grijs
OMLAAG = zwart
N = blauw
L1 = bruin
PE = geel­groen
Bedieningsknop
OMHOOG/OMLAAG
E-knop
