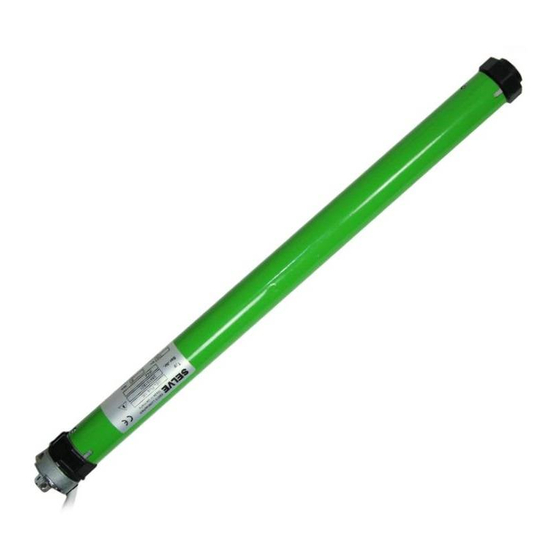

SE Plus-R · SEL Plus-R ·
SEM Plus-R · SES-R
Einstellanleitung für
D
SELVE-Elektronik-Funk-Antriebe . . . . . . . . . Seite 3
Bitte bewahren Sie die Anleitung auf!
Adjustment instructions for
GB
SELVE-Electronic-Radio-motors . . . . . . . . page 23
Please keep these instructions in a safe place!
Notice de réglage des moteurs
F
SELVE-Èlectronique radio . . . . . . . . . . . . . page 43
Prière de conserver cette notice!
Instelhandleiding SELVE elektronische
NL
draadloze buismotor . . . . . . . . . . . . . . . pagina 63
De handleiding goed bewaren!
D
GB
F
NL
