FR Réglage des Fins de Courses
5. Reglage des Fins de Course avec le câble de reglage ou l'inverseur

5.1. Raccordement electrique du Cable de reglage

Remarque :
Le réglage des Fins de Course avec un inverseur filaire ne peut être réalisé qu'en Mode
automatique.
Avant le branchement du câble de réglage, veillez à :
Attention ! Risque d'électrocution !
Effectuez le branchement quand l'installation n'est pas sous tension !
Attention !

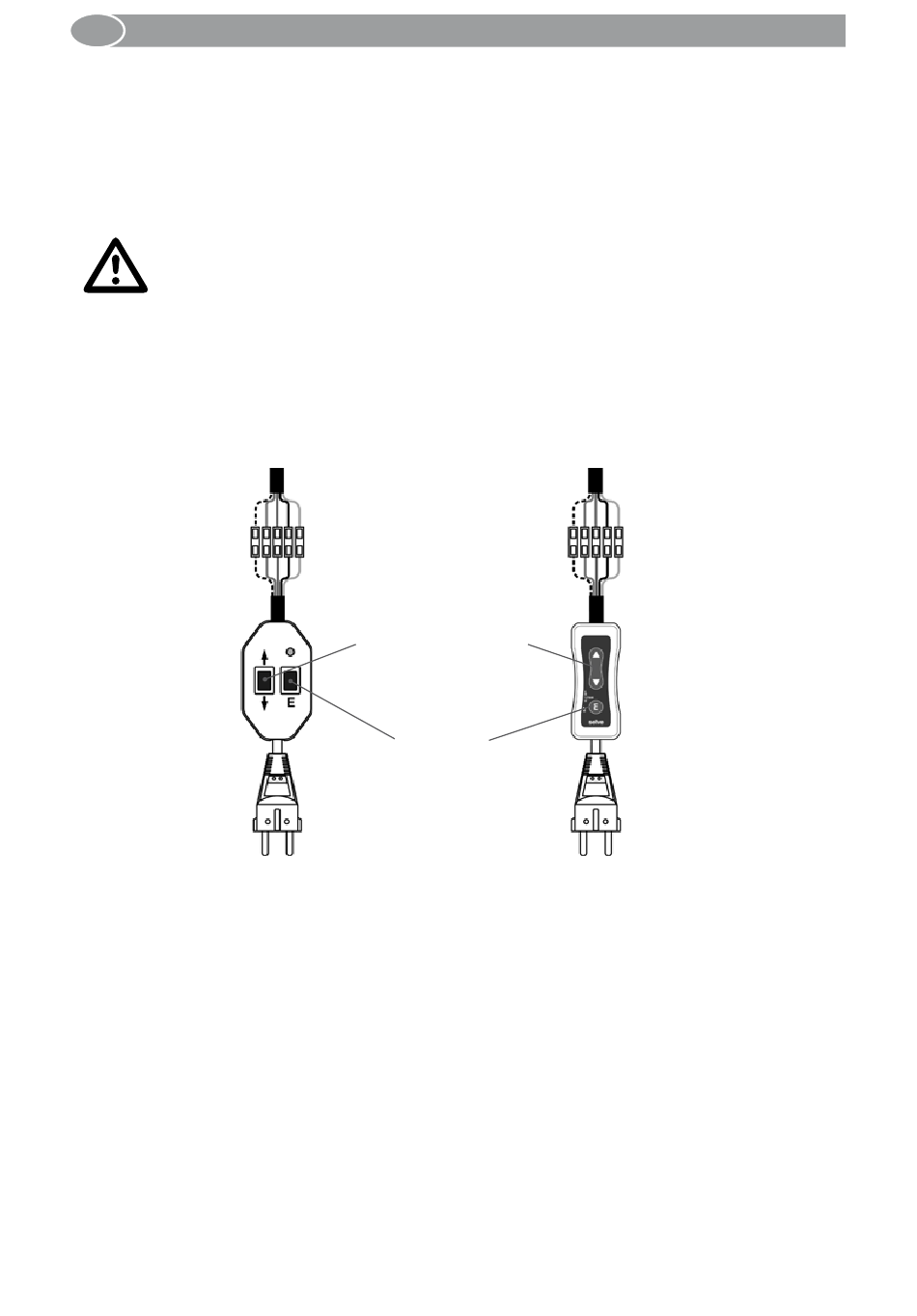

Relier les 5 conducteurs du câble de l'interrupteur de réglage au câble de raccorde­
ment de la motorisation en veillant à respecter les couleurs.
Commutateur de
réglage SELVE
Art. no 290109
Attention : L1 (= marron) doit toujours être sous tension 230 V, même quand le moteur
pendant le réglage, est branché avec un interrupteur ou un câble de réglage.
Remarque : les réglages suivants peuvent être effectués aussi bien avec le commu-
tateur de réglage SELVE (art. no 290109) qu'avec le nouveau commutateur de
réglage universel SELVE (art. no 291009).
Commutateur de
réglage universel SELVE
HAUT = gris
BAS = noir
N = bleu
L1 = marron
PE = jaune­vert
Panneau de
commande haut/bas
Touche E
48
Art. no 291009
