Einbau; Einbau Cld 132 Getrenntausführung - Endress+Hauser SmarTec S CLD 132 Betriebsanleitung

Montage
14
3.4

Einbau

3.4.1 Einbau CLD 132 Getrenntausführung
Wandmontage des Messumformers
Befestigen Sie die Montageplatte entsprechend den vorgesehenen Bohrungen an der
Wand. Dübel und Schrauben sind bauseits zu stellen.

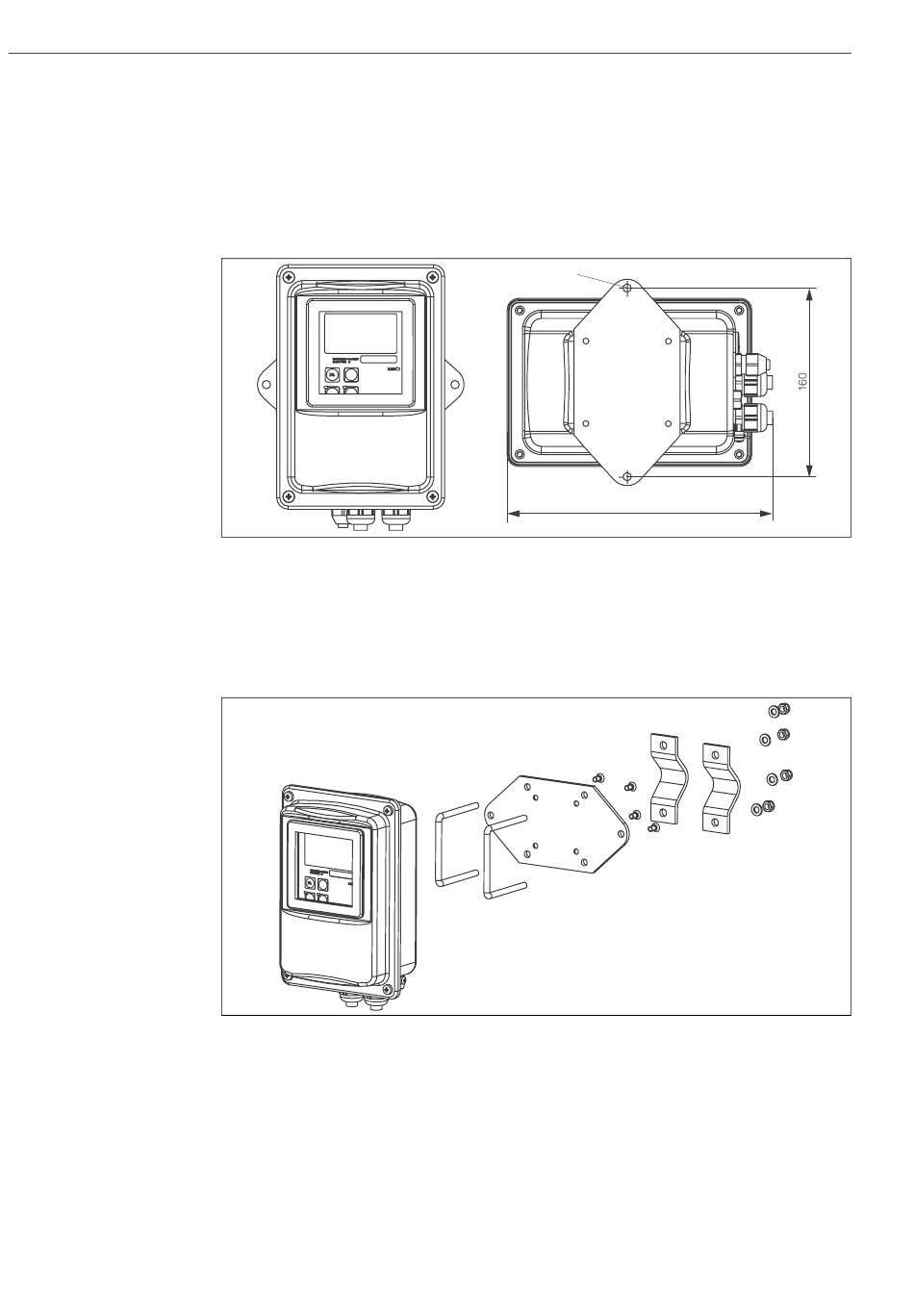

vv°Ê££’Ê Ub˜–“œ˜Ìb}iÊ)Ê£ÎÓÊ iÌÀi˜˜ÌbÕÃvØ…ÀÕ˜}
Mastmontage des Messumformers
Für die Befestigung des CLD 132 an horizontalen und vertikalen Masten oder Rohren
(max. Ø 60 mm) benötigen Sie einen Mastmontagesatz. Dieser ist als Zubehör erhält-
lich (siehe Kapitel "Zubehör").
vv°Ê£Ó’Ê 1œ˜Ìb}iÃbÌâÊvØÀÊ1bÃÌ“œ˜Ìb}iÊ)Ê£ÎÓÊ iÌÀi˜˜ÌbÕÃvØ…ÀÕ˜}
1. Schrauben Sie die vormontierte Montageplatte ab.
2. Führen Sie die Halterungsstangen des Montagesatzes durch die vorgebohrten Öff-
nungen der Montageplatte und schrauben Sie die Montageplatte wieder auf den
Messumformer.
3. Befestigen Sie die Halterung mit SmarTec S mittels der Schelle am Mast oder Rohr
(Abb. 13).
SmarTec S CLD 132
∅ 7
225
Endress+Hauser
C07-CLD132-11-06-00-de-007.eps
C07-CLD132xx-00-06-06-001.eps
