5.2.2
Bedienelemente

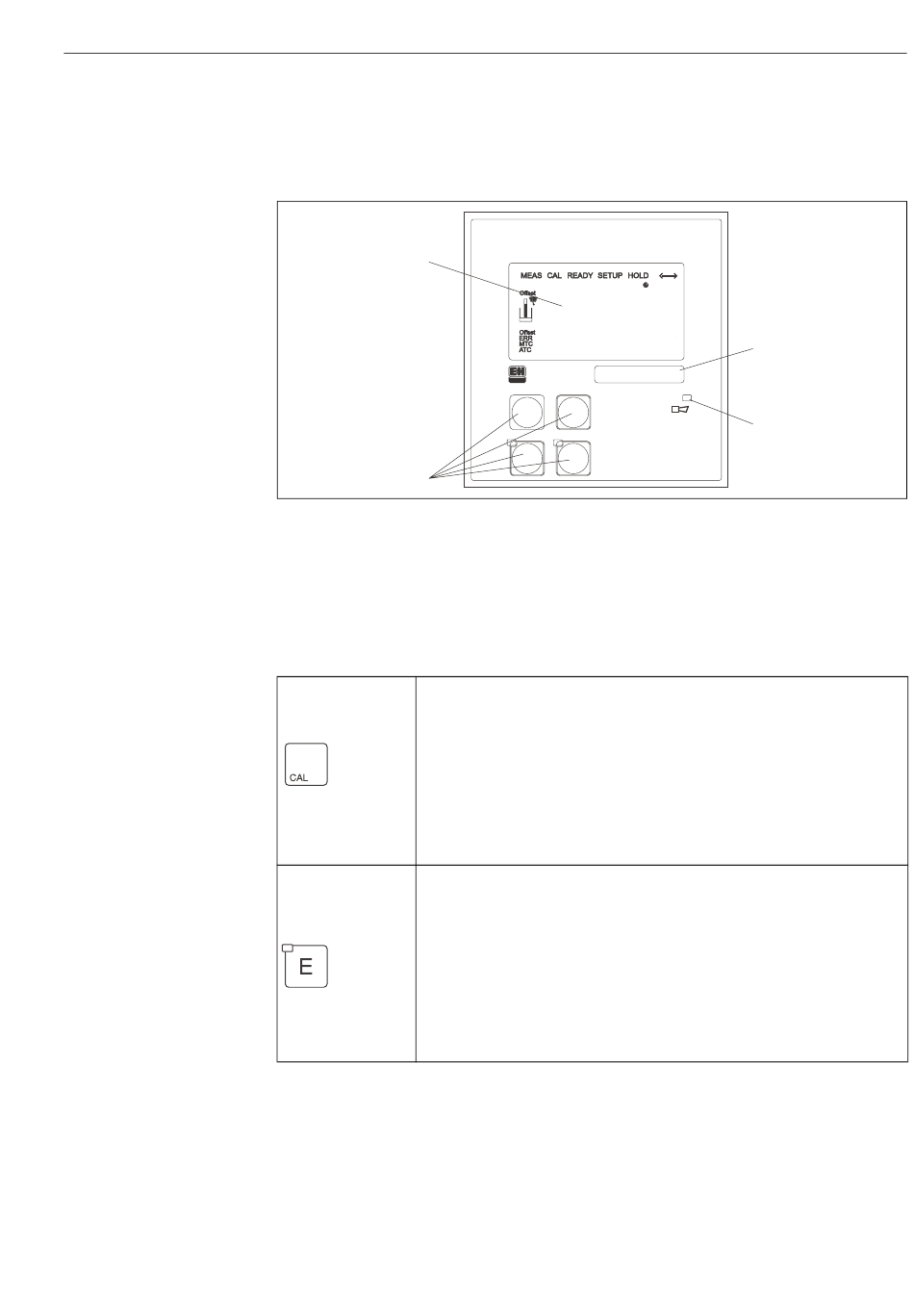

Die Bedienelemente sind durch den Gehäusedeckel abgedeckt. Durch das Sichtfens-
ter sind das Display und die Alarm-LED sichtbar. Zur Bedienung öffnen Sie den Gehäu-
sedeckel durch Lösen der 4 Schrauben.
1
2
vv°ÊÓxÊ ÉiiiiiÌiÊEbÀGiÊEÊ)Ê£ÎÓ
£
)ëbÞÊâÕÀÊbÀÃÌiÕ}ÊiÀÊ1iÃÃÜiÀÌiÊÕÊ(v}ÕÀbÌÃbÌi
Ó
{ÊÉiiÌbÃÌiÊâÕÀÊ(bvÀiÀÕ}ÊÕÊ iÀfÌiv}ÕÀbÌ
Î
iÊâÕÀÊÉiÃ
ÀvÌÕ}ÊÕÀ
ÊiÊÉiÕÌâiÀ
{
)iÕ
ÌiÊvØÀÊ bÀvÕÌ
5.2.3
Funktion der Tasten
CAL-Taste
Nach dem Drücken auf die CAL-Taste fragt das Gerät zunächst den
Zugriffscode für die Kalibrierung ab:
• Code 22 für Kalibrierung
• Code 0 oder beliebig für Lesen der letzten Kalibrierdaten
Mit der CAL-Taste übernehmen Sie die Kalibrierdaten bzw. schalten
innerhalb des Kalibriermenüs von Feld zu Feld.
ENTER-Taste
Nach dem Drücken auf die ENTER-Taste fragt das Gerät zunächst
den Zugriffscode für den Setup-Modus ab:
• Code 22 für Setup und Konfiguration
• Code 0 oder beliebig für Lesen aller Konfigurationsdaten.
Die ENTER-Taste hat folgende Funktionen:
• Aufruf des Setup-Menüs aus dem Messbetrieb heraus
• Abspeichern (Bestätigen) eingebener Daten im Setup-Modus
• Weiterschalten innerhalb der Funktionsgruppen
