Saugdüse - Einstellung swingo 3500
A
1
2
B
5
3
4
x
Bei einem ungleichmässigen Saugergebnis soll die Einstellung der Saugdüse
korrigiert werden. Gehen Sie dabei wie folgt vor:
Kontrollieren Sie bevor die Einstellung vorgenommen wird, dass:
• die Lamellen nicht abgenützt sind (auswechseln).
• die Saugdüse nicht beschädigt ist.
Höheneinstellung (Bild A)
• Senken Sie die Saugdüse ab.
• Ziehen Sie den Schlüssel ab und betätigen Sie die Feststellbremse
(Siehe ‚Feststellbremse' Seite 15).
• Lösen Sie die Sechskantmutter.
• Drehen Sie die Zylinderschraube mit Innensechskant nach links oder
rechts.
Der Abstand zwischen Boden und Laufrad (Lamellen sind senkrecht zum
Boden) muss zwischen 1-3 mm betragen.
• Ziehen Sie die Sechskantmutter wieder an.
• Überprüfen Sie das Resultat während der Reinigung und bei
ungenügendem Resultat gehen Sie zu „Neigungswinkel (Bild B)".

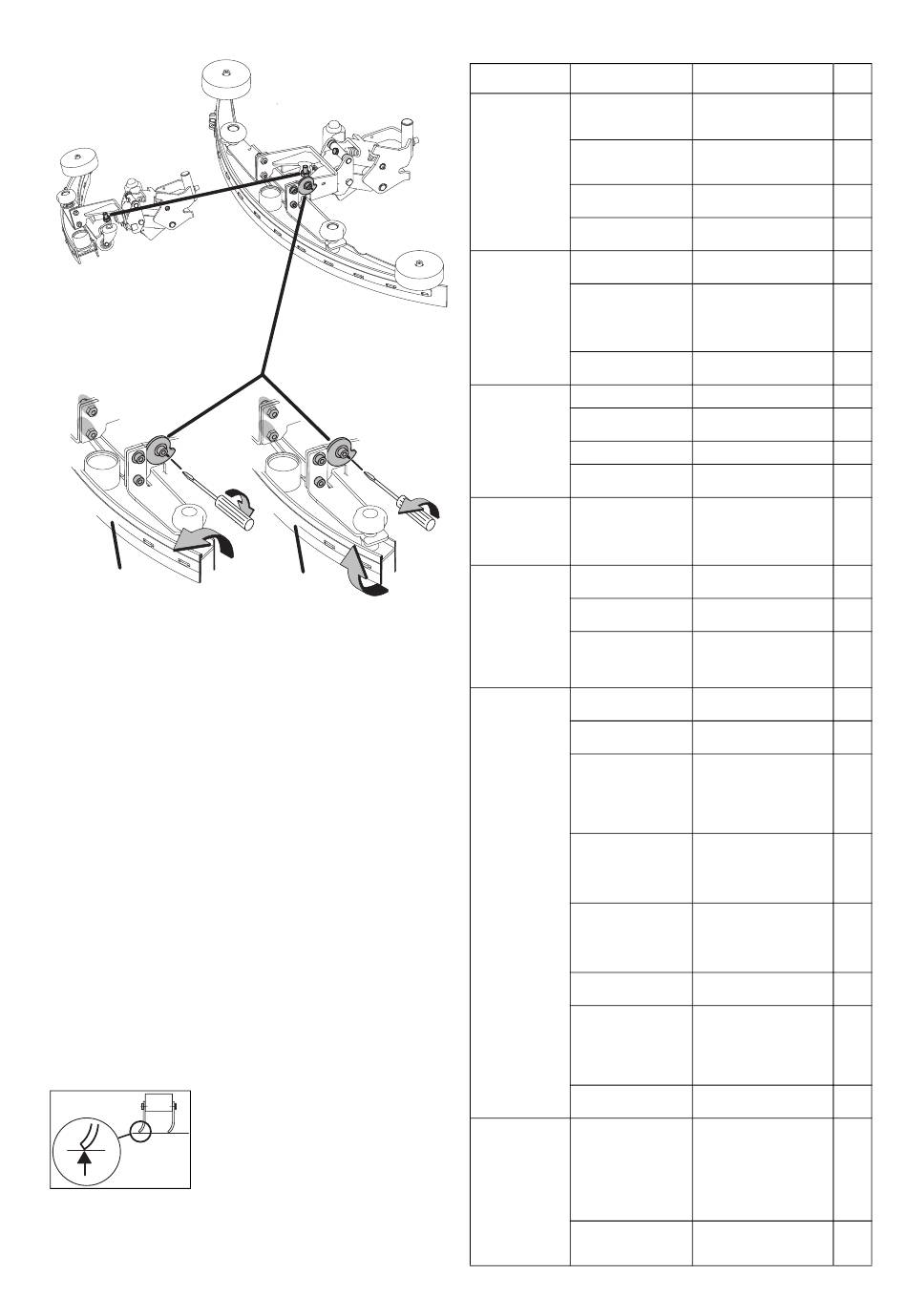

Neigungswinkel (Bild B)
• Schalten Sie den Bürstenantrieb und das Saugaggregat aus.
• Ziehen Sie den Schlüssel ab und betätigen Sie die Feststellbremse
(Siehe ‚Feststellbremse' Seite 15).
• Lösen Sie die Zylinderschraube mit Innensechskant Nummer 1 bis 4 der
Saugdüsenjustierung (eine halbe Umdrehung).
• Stecken Sie den Schraubenzieher in den Schlitz der Kurvenscheibe und
halten Sie diese in der aktuellen Stellung während Sie die Zylinderschraube
mit Innensechskant Nummer 5 lösen.
• Verändern Sie den Neigungswinkel mittels der Kurvenscheibe nur in kleinen
schritten.
• Halten Sie den Schraubenzieher in dieser Position während Sie die
Zylinderschrauben Nummer 1 bis 5 anziehen.
• Überprüfen Sie das Resultat und gegebenenfalls korrigieren Sie nochmals.
Eine korrekte Einstellung ist erreicht, wenn die
Abstreifkante der hinteren Lamelle (x) „über die
ganze Breite" der Saugdüse aufliegt.
20
1
2
5
3
4
x
Störungen
Störung Mögliche Ursache
Maschine ausge-
schaltet
Notausschalter ge-
Maschine läuft
drückt
nicht
Hauptsicherung de-
fekt
Fehlercode auf dem
Display
Wegfahrsperre
Maschine fährt Fahrpedal gedrückt
nicht beim Einschalten
Feststellbremse arre-
tiert
Batterie entladen
Ladegerät oder An-
Batterien nicht schlusskabel defekt
oder nicht ausrei-
chend geladen Batterien defekt
Falsches Ladegerät
zu Batterietyp
Werkzeugaggre-
gat oder
Saugaggregat Schaltrelais defekt
lassen sich nicht
ausschalten
Bürstenantrieb aus-
geschaltet
Hauptsicherung de-
fekt
Bürste dreht nicht
Motor dreht, Werk-
zeug nicht
Saugaggregat nicht
eingeschaltet
Saugschlauch nicht
aufgesteckt
Saugdüse nicht am
Boden
Schlechte
Saugleistung Lamellen abgenutzt
Boden bleibt
nass
Schmutzwasser Schlauch oder Düse
wird nicht verstopft (z.B. Holz-
aufgesaugt stücke, Stoffreste)
Saugfilter verstopft
Anzeige Saugaggre-
gat leuchtet, aber
Sauger läuft nicht
Düseneinstellung
nicht in Ordnung
Schmutzwassertank
voll
Saugaggregat
schaltet ab
Sonde verschmutzt
Behebung der Störung Seite
• Schlüssel drehen
14
• Verbinden Sie den
Batteriestecker mit der 14
Maschine
• Sicherung
19
Kontrollieren/ersetzen
• Service-Partner rufen
• Setzen Sie sich auf
den Fahrersitz
• Lassen Sie das
Fahrpedal los und
schalten Sie die
Maschine nochmals
EIN
• Lösen Sie die
15
Feststellbremse
• Batterie laden
15
• Service-Partner rufen
• Service-Partner rufen
• Abklären, notfalls
ersetzen
• Maschine mittels
Batterietrennstecker
unterbrechen 14
• Service-partner rufen
• Taste Bürste drücken
14
• Sicherung ersetzen
19
• Antriebsriemen
gerissen
• Service-Partner rufen
• Taste Saugaggregat
14
drücken
• Saugschlauch
16
aufstecken
• Saugfuss reinigen
• Saugdüsenaufhängung
17
auf
Funktionstüchtigkeit
überprüfen
• Lamelle wechseln
19
• Entfernen der
Fremdkörper
• Entfernen der
14
Fremdkörper
• Sicherung
kontrollieren,
nötigenfalls ersetzen
19
• Sicherung in Ordnung,
Service-Partner rufen
• Korrigieren
20
• Leeren des
Schmutzwassertanks
• Kontrollieren Sie die
17
Batterieüberwachung
• Kontrollieren Sie die
Sicherungen
• Kontrollieren oder
gegebenenfalls 18
reinigen Sie die Sonde
