Typ 8025 – 8035 – SE35
7.3. Installation des
Durchflussmessgeräts 8035
Das Durchflussmessgerät 8035 besteht aus einem Durch-
flusstransmitter SE35 und einem Sensor-Fitting S030. Der
Durchflusstransmitter SE35 wird in dem Sensor-Fitting S030 in
Vierteldrehung-Schritten installiert, dazu sind folgende Schritte
auszuführen:
1.
Das Sensor-Fitting S030 an der Rohrleitung anbringen,
2.
Den Durchflusstransmitter SE35 in das Sensor-Fitting S030
einsetzen,
3.
Die Installation des Durchflussmessgeräts 8035 abschließen.
7.3.1. Das Sensor-Fitting S030 an der
Rohrleitung anbringen
→
Ein Sensor-Fitting Typ S020 auswählen, das zur Fließge-
schwindigkeit des Flüssigkeit passt.
Das Sensor-Fitting anhand der Berechnungstabellen
im Datenblatt des entsprechenden Sensor-Fittings
auswählen.
→
Position des Sensor-Fittings in Anlehnung an die Konstruktion
der Rohre so wählen, dass:
- die je nach Aufbau der Rohrleitungen erforderlichen
Mindestein- und -auslaufstrecken vor und nach dem
Sensor einhalten (Siehe Bild 4, Kapitel 7.2.1 und Norm
EN ISO 5167-1).
- Rohrleitung am Sensor-Fitting muss immer bis zur Höhe
des Sensors gefüllt sein (Siehe Bild 5, Kapitel 7.2.1).
- bei vertikaler Montage verläuft die Fließrichtung nach oben
(Siehe Bild 5, Kapitel 7.2.1).
Installation
- Bildung von Luftblasen in der Rohrleitung am Sensor-Fitting
vermeiden (Siehe Bild 5, Kapitel 7.2.1).
→
Falls erforderlich, einen Strömungsgleichrichter verwenden,
um die Messpräzision zu verbessern.
→
Die Installationshinweise in der Bedienungsanleitung des
verwendeten Sensor-Fittings beachten.
7.3.2. Den Durchflusstransmitter SE35 in das
Sensor-Fitting S030 einsetzen
2
3
1

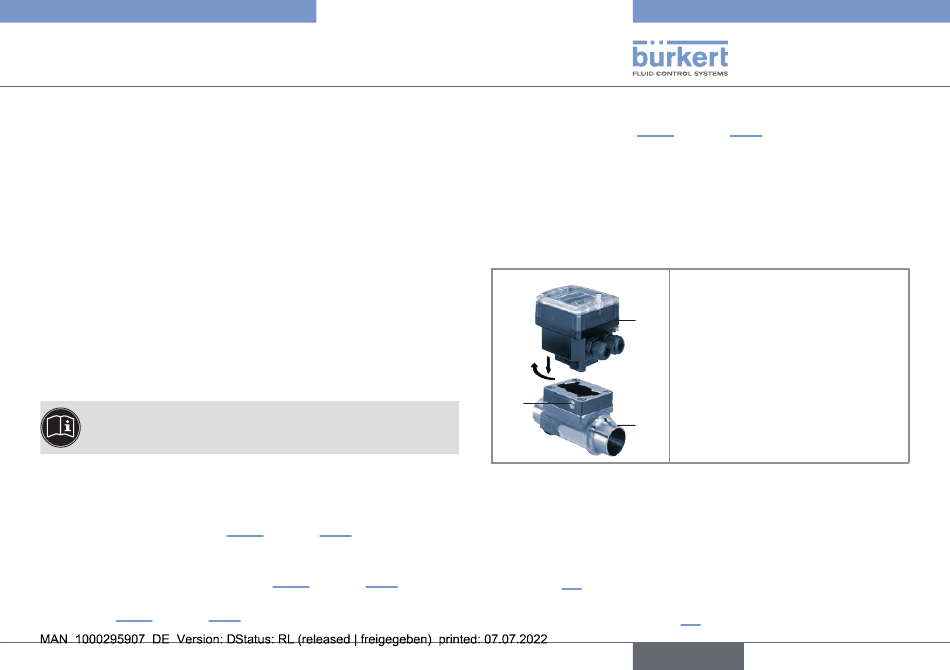

Bild 7: Installation des Durchflusstransmitters SE35 auf einem
Sensor-Fitting S030
7.3.3. Installation des Durchflussmessgeräts
8035 abschließen
→
Das Gerät verkabeln und mit Spannung versorgen (Siehe
Kapitel 8.6).
→
Den K-Faktor einstellen oder ihn durch ein Teach-In
bestimmen (Siehe Kapitel 9.6).
Deutsch
→
Den Durchflusstransmitter 2 auf
das Sensor-Fitting 1 einsetzen.
→
Den Durchflusstransmitter 2 um
eine Vierteldrehung drehen.
→
Die seitliche(n) Schraube(n) 3
festziehen, um den Durchfluss-
transmitter am Sensor-Fitting
zu verriegeln.
25
