Kabelführung und Kabelschirmung
5.7.6
Installation mit PSC-Hybridleitung
Hinweise zur Kabelführung und Kabelschirmung – Empfohlene Kabelführung
Anschlusskasten Baugröße 1
96
Betriebsanleitung – MOVIGEAR
Beachten Sie bei der Kabelführung und Kabelschirmung folgende Hinweise:
•
Kabelauswahl
– Beachten Sie bei der Kabelauswahl das Kapitel "Technische Daten und Maß-
blätter/Anschlusskabel" in der Betriebsanleitung.
– Für Netzanschlusskabel können Sie ungeschirmte Anschlusskabel verwenden.
•
Kabelschirmung
– Verbinden Sie die Kabelschirme mit optional erhältlichen EMV-Kabelverschrau-
bungen, siehe Kapitel "EMV-Kabelverschraubungen".
•
Externer Bremswiderstand
– Beachten zusätzlich die Hinweise im Kapitel "Klemmenbelegung".
•
Beachten Sie bei der Kabelführung die zulässigen Biegeradien der Kabel.
•
Sorgen Sie für eine geeignete Zug-/Druckentlastung der Ethernet-Leitungen
(Rücksprache mit SEW-EURODRIVE).

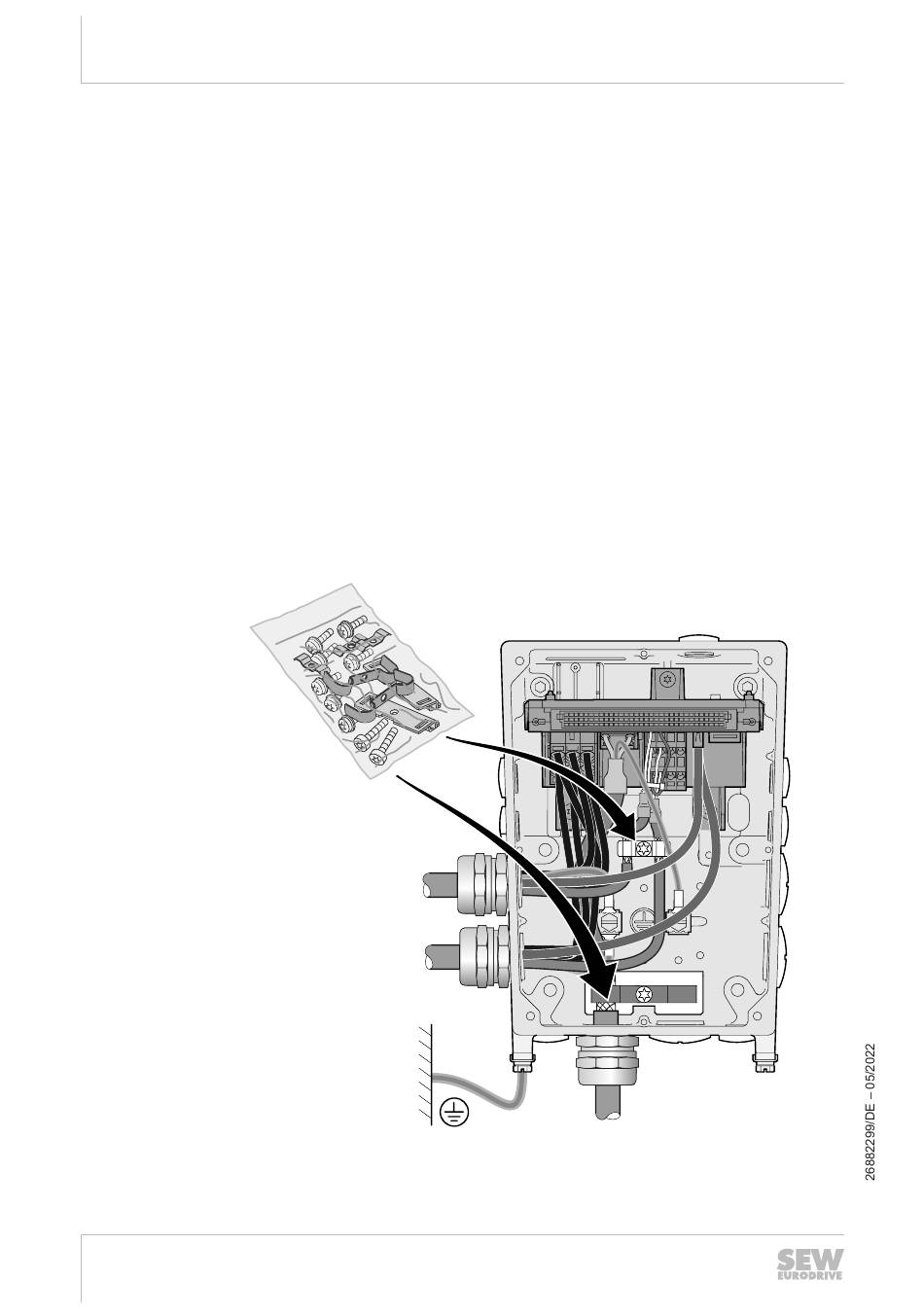

Das folgende Bild zeigt beispielhaft die prinzipielle Kabelführung.
PSC-Hybridleitung
PSC-Hybridleitung
®
