Geräteaufbau
3
Beispiel Typenschild und Typenbezeichnung Antriebseinheit
3.7
Beispiel Typenschild und Typenbezeichnung Antriebseinheit
3.7.1
Typenschild MOVIGEAR
Hinweis Wirkungsgradklasse
Beschreibung FS-Logo
01
24
Betriebsanleitung – MOVIGEAR
®
performance DFC

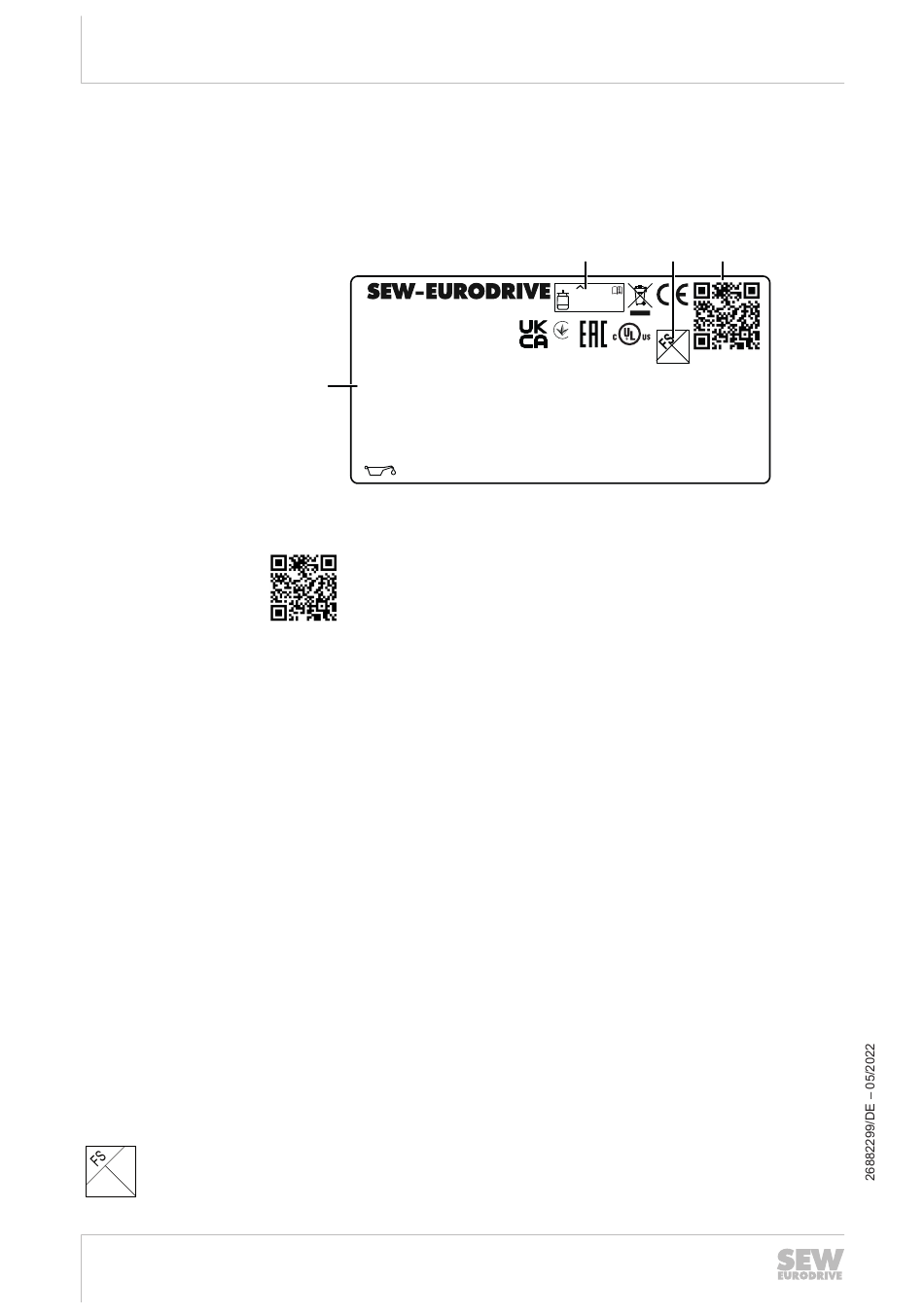

Das folgende Bild zeigt beispielhaft ein Typenschild der Antriebseinheit. Den Aufbau
der Typenbezeichnung finden Sie im Kapitel "Typenbezeichnung ..".
76646 Bruchsal/Germany
MGFAS2-DFC-C/DI/AZ1Z/DSP/IV/BW1
01.1234567890.0001.22
[4]
IM M1, M2, M4, M5, M6
Ta -20...+40°C
Th.Kl. 155(F)
CLP HC 220 Synth. Öl/PSS/0.76 l
[1]
Wirkungsgradklasse
[2]
FS-Logo
[3]
Produktlabel mit QR-Code. Der QR-Code kann gescannt werden. Es
erfolgt eine Weiterleitung zu den Digital Services von
SEW‑EURODRIVE. Dort kann auf produktspezifische Daten, Doku-
mente sowie weitere Services zugegriffen werden.
Digital Services
[4]
Eindeutige Seriennummer
Der Wirkungsgrad von Wechselstrommotoren wird in 2 Normen festgelegt.
•
In der Norm IEC 60034‑30‑1 wird die Wirkungsklasse (IE-Codes) für Wechsel-
strommotoren im Betrieb mit einer festen Versorgungsspannung und -frequenz
(d. h. im Netzbetrieb) festgelegt.
•
Die Norm IEC TS 60034‑30‑2 legt die Wirkungsgradklassen (IE-Codes) für Wech-
selstrommotoren mit variabler Drehzahl (d. h. im Betrieb am Frequenzumrichter)
fest.
Der vorliegende Antrieb ist aufgrund seiner Ausprägung grundsätzlich mit den in der
Norm IEC TS 60034‑30‑2 beschriebenen Antrieben vergleichbar. Der Antrieb wird
deshalb mit den dort definierten Wirkungsgradklassen bewertet.
Diese Norm wird angewendet für bestimmte Technologien und Bemessungsdaten bei
Motoren, die für den Dauerbetrieb bemessen sind. Die Norm macht jedoch Einschrän-
kungen im Anwendungsbereich.
Auf dem Typenschild steht deshalb vor der Wirkungsgradklasse ein ≙‑Zeichen.
Das FS-Logo auf dem Typenschild richtet sich nach der jeweils verbauten Kombinati-
on sicherheitsgerichteter Komponenten.
Folgende Varianten des FS-Logos sind möglich:
Gerät mit STO-Anschluss über Klemmen oder Steckverbinder
®
performance
[1]
IE5
=
eff% 89.0
013
UL Enclosure Type 1
CONT.EQ.2D06
i 5.0
nA 0,20...400,0 r/min nR 1:2000
fN 50...60 Hz
IN
IP 65
17.000 Kg nMax 2000 r/min
TENV 3~IEC60034
Cos
0,99 ML 03
M
[2]
[3]
01
LISTED IND.
Digital Services
UN
V
380Y/220..500Y/289
1.8 A
MA
20 Nm
60 Nm
Ma pk
Up 310 V
28106288
Made in Germany
27021622897121419
