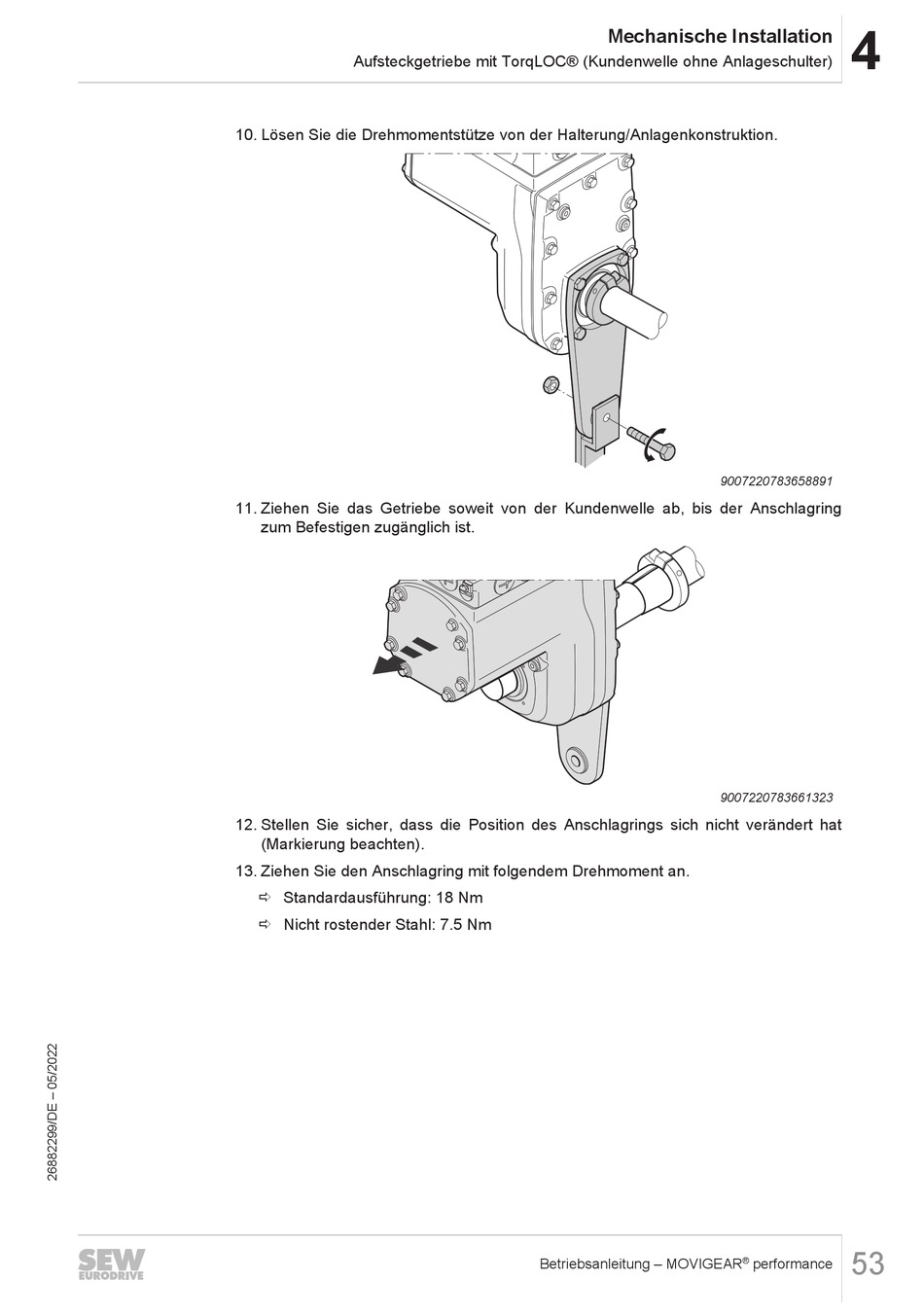

Aufsteckgetriebe mit TorqLOC® (Kundenwelle ohne Anlageschulter)
10. Lösen Sie die Drehmomentstütze von der Halterung/Anlagenkonstruktion.
11. Ziehen Sie das Getriebe soweit von der Kundenwelle ab, bis der Anschlagring
zum Befestigen zugänglich ist.
12. Stellen Sie sicher, dass die Position des Anschlagrings sich nicht verändert hat
(Markierung beachten).
13. Ziehen Sie den Anschlagring mit folgendem Drehmoment an.
ð Standardausführung: 18 Nm
ð Nicht rostender Stahl: 7.5 Nm
Mechanische Installation
Betriebsanleitung – MOVIGEAR
4
9007220783658891
9007220783661323
53
®
