bürkert FLOWave S 8098 Schnellstartanleitung Seite 19

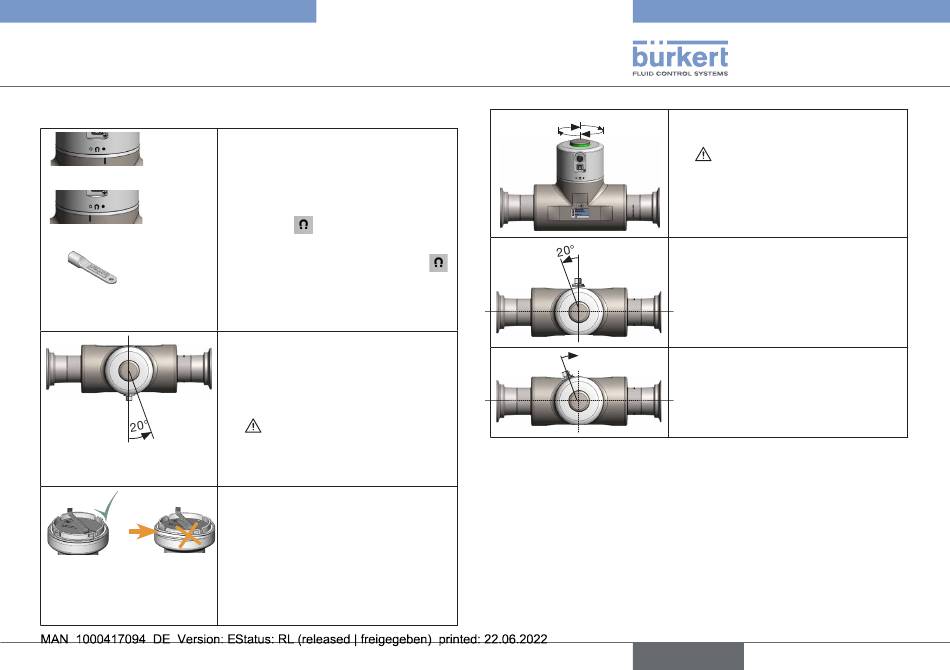

Ändern der Position:
Transmitter ist verriegelt
Transmitter ist entriegelt
Magnetschlüssel
Typ 8098
Installation
Aus Sicherheitsgründen und zur
Konformität mit UL 61010-1 sind
Transmitter und Sensorgehäuse
verriegelt.
→ Magnetschlüssel an die Mar-
kierung am Transmitter halten.
→ Während sich der Magnet-
schlüssel an der Markierung
befindet, den Transmitter von
Hand aus der verriegelten in die
entriegelte Position drehen.
→ Mit einer Hand den Durchfluss-
sensor festhalten und mit der
anderen Hand den Transmitter
um etwa 20° gegen den Uhrzei-
gersinn drehen.
→ Den Transmitter vorsichtig
abheben, da der Transmitter über
ein Kabel mit dem Durchfluss-
sensor verbunden ist.
→ Die Dichtung austauschen,
wenn sie beschädigt ist. Vor
dem Einsetzen eine Schicht
Lithiumseifenfett auf der neuen
Dichtung verstreichen.
→ Wenn die Dichtung aus der Nut
gerutscht ist, Dichtung wieder in
die Nut drücken.
→ Den Transmitter in die
4 x 90°
gewünschte Position drehen.
→
Sicherstellen, dass das Kabel
innerhalb des Transmitters bleibt.
→ Den Transmitter um etwa
20° gegen den Uhrzeigersinn
drehen.
→ Den Transmitter auf den Durch-
flusssensor setzen.
→ Den Transmitter im Uhrzei-
gersinn am Durchflusssensor
festdrehen, bis der Transmitter
parallel oder senkrecht zur
Rohrleitungsachse steht.
deutsch
19
