SolvisLea Eco anschließen
1. Elektrische Anschlussleitungen und Signalleitungen
entweder als Erdkabel oder durch separate Leerrohre
vom Haus zur Wärmepumpe führen.
2. Elektrische Leitungen entsprechend der folgenden Ab-
bildung anschließen.

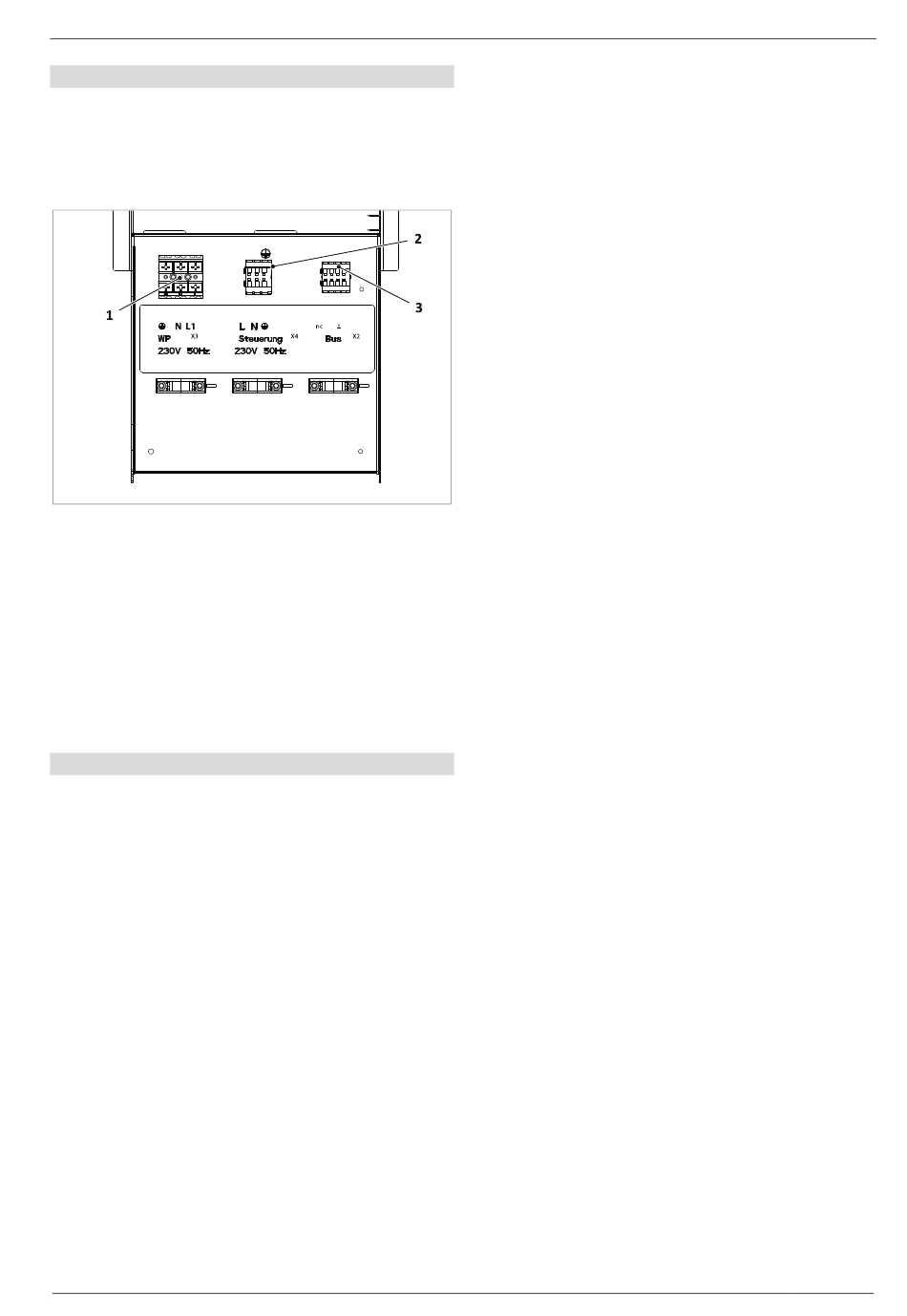

Abb. 36: SolvisLea Eco: Anschlussbereich
1 X3 Verdichter (Inverter)
• PE, N und L1
2 X4 Steuerspannung
• L, N und PE
3
X2 Sicherheitskleinspannung (BUS)
• frei, BUS A, BUS B und BUS MASSE
3. Funktion der Zugentlastung prüfen.
Schirmung der Kleinspannungsleitung nicht mit Erdungs-
schraube erden, die Schirmung ist bereits am Speicher auf-
gelegt.
Anschlussbox montieren und verdrahten
1. Die BUS-Leitung mit der Anschlussbox beim Speicher
verbinden:
− Braun = GND
− Weiß = A
− Grün = B.
Die BUS-Leitung muss einseitig abgeschirmt sein, die Schir-
mung ist am Speicher bereits angeschlossen.
