Solvis SolvisLea Montageanleitung Seite 9

Drainagerohr (Versickerung) in eine Grobkiesfüllung ge-
führt.

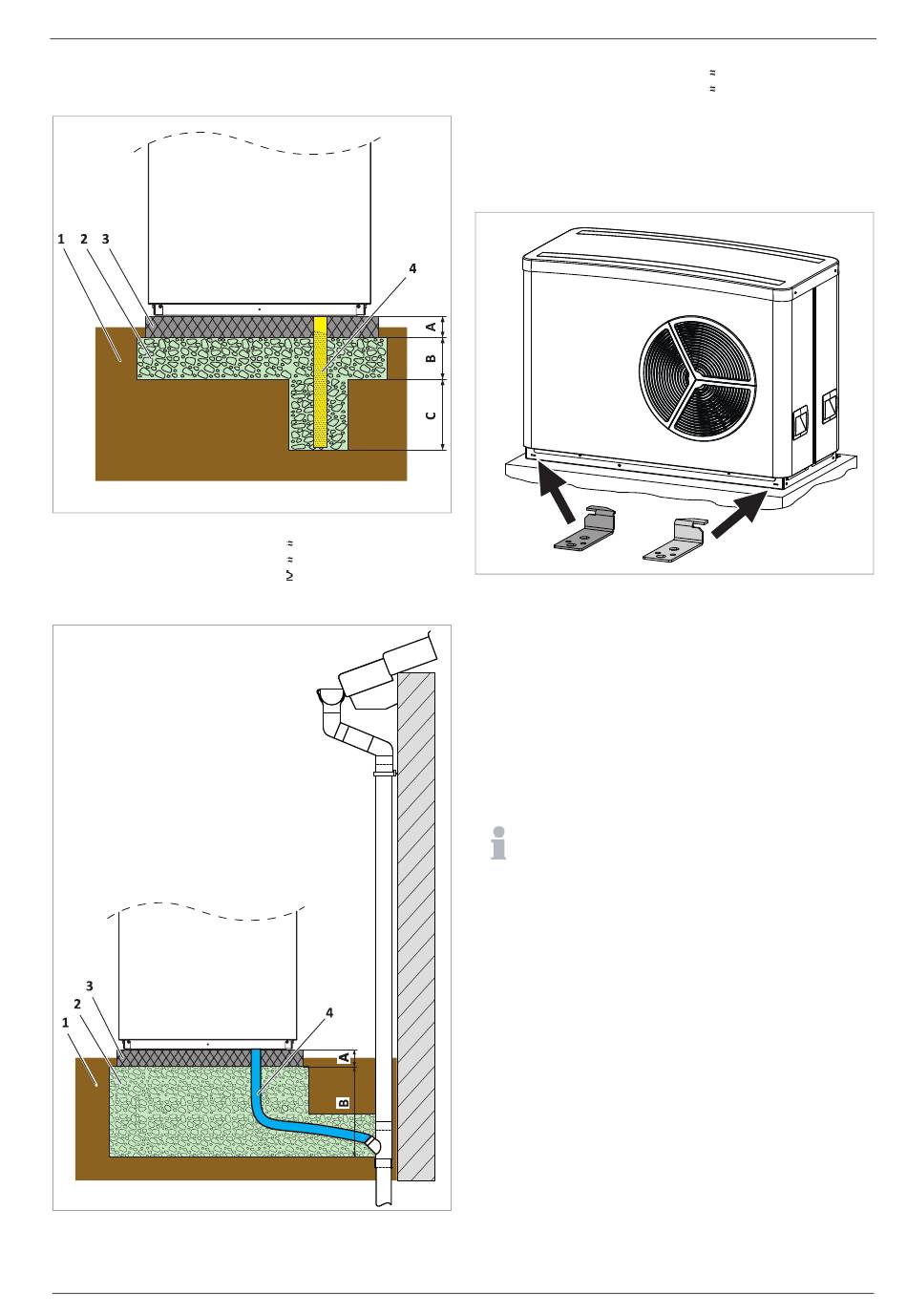

Abb. 8: Kondensatabfluss über Versickerung in Kiesbett
1 Erdreich
2 Grobkiesfüllung
3 Betonplatte
4 Drainagerohr
Abb. 9: Kondensatabfluss in Fallrohr oder Abfluss
SOLVIS MAL-LEA · Technische Änderungen vorbehalten · 31427-3b
A 100 mm
B 300 mm
C 800 mm (Frosttiefe)
4 Aufstellbedingungen und Transport
1 Erdreich
2 Grobkiesfüllung
3 Betonplatte
4 Kondensatablauf
Verschraubung auf Fundament
Um die Wärmepumpe zu fixieren, muss sie auf dem Funda-
ment angeschraubt werden.
Abb. 10: Verschraubung auf Fundament
Jeweils zwei Winkel seitlich in die Langlöcher auf der Vor-
der- und Rückseite haken. Darauf achten, dass für die lin-
ken und rechten Langlöcher jeweils die richtigen Winkel
verwendet werden.
Die Winkel so ausrichten, dass die Nut am Winkel am Gerät
eingehakt ist.
Das Gerät mit den Winkeln und geeigneten Dübeln und
Schrauben auf dem Fundament befestigen. Nicht die
Schrauben verwenden, mit denen das Gerät auf der Trans-
portpalette gesichert war.
Standkonsole
Bei der Montage auf der Wand- oder Standkonsole
beachten:
• die statischen Grenzen der eingesetzten Stand-
konsole
• die beiliegende Kondensatablaufheizung installie-
ren
• die Abstandsmaße der Aufstelllöcher der Maß-
und Anschlusszeichnung im Anhang entnehmen.
A 100 mm
B 800 mm
9
