11.1.3 SolvisLea als Hybridsystem

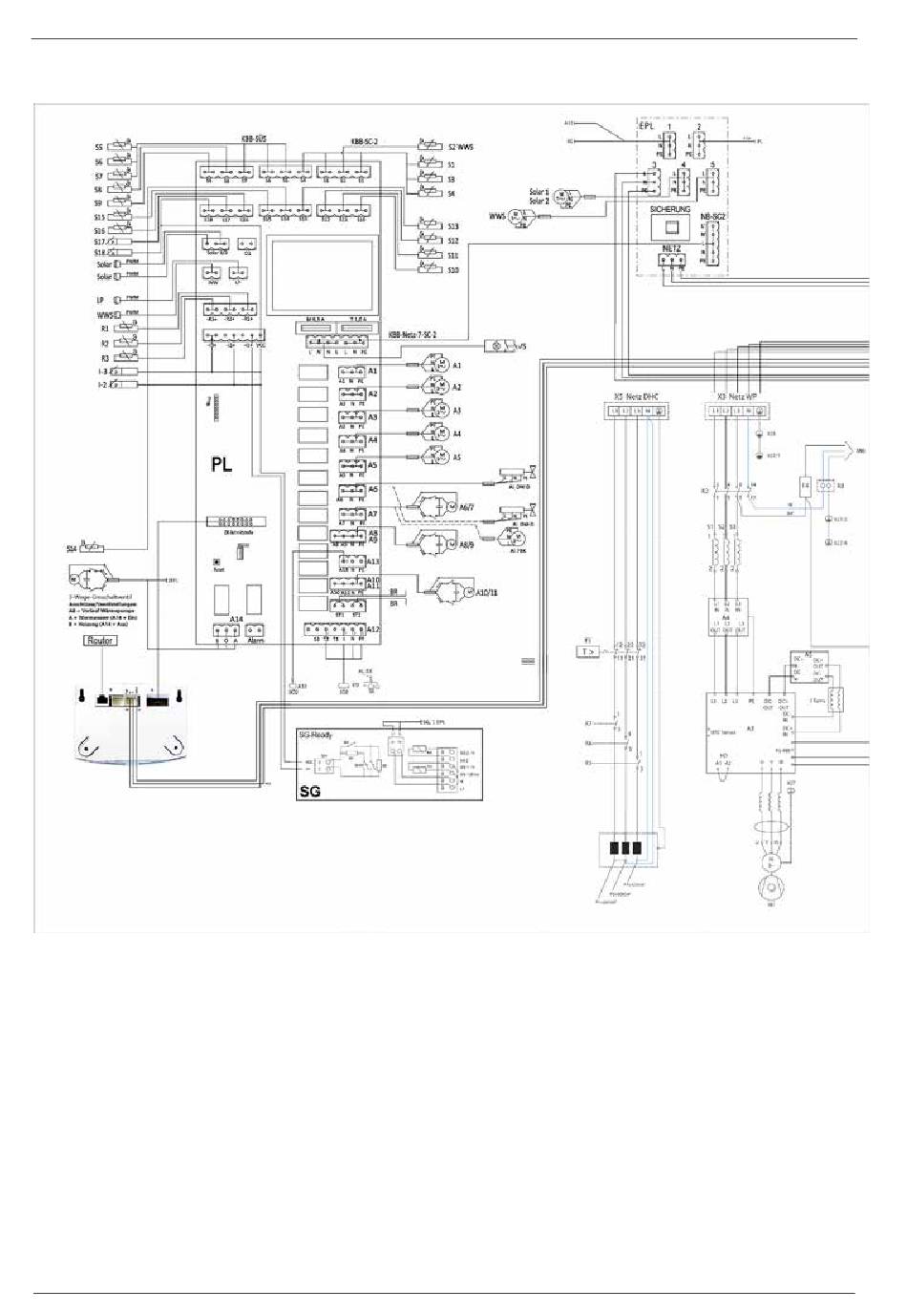

Abb. 52: Stromlaufplan SolvisLea - Teil 1
X2 Modbus-Anschluss WP
X3 Netz WP
X4 Netz Steuerung
X5 Netz DHC
X7 Rohrbegleitheizung
L Phase
L' Phase Freigabe Energieversorgungsunternehmen
A2 Integrierte Wärmepumpensteuerung (IWS)
N Neutralleiter
LP Ladepumpe
M1 Verdichter Wärmepumpe
M6 Axialventilator
UV Umschaltventil
AL Alternative
PL Netzplatine SolvisControl 3
34
PE Schutzerde
WWS Warmwasserstation
Solar Solar-Pumpe
KBB Kabelbaum
BR Brücke
DHC elektrische Zusatzheizung
RSE Rundsteuerempfänger
PWM Pulsweitenmodulation (Drehzahlregelung)
WW-V Warmwasserventil
WP Wärmepumpe
SC-3 SolvisControl 3
SX Gas-Brenner SX-LN-3
SÖ2 Öl-Brenner SÖ-BW-2
EPL Erweiterungsplatine
SG Smart-Grid Platine
