5 Montage

5.6.2 Anschluss SolvisLea

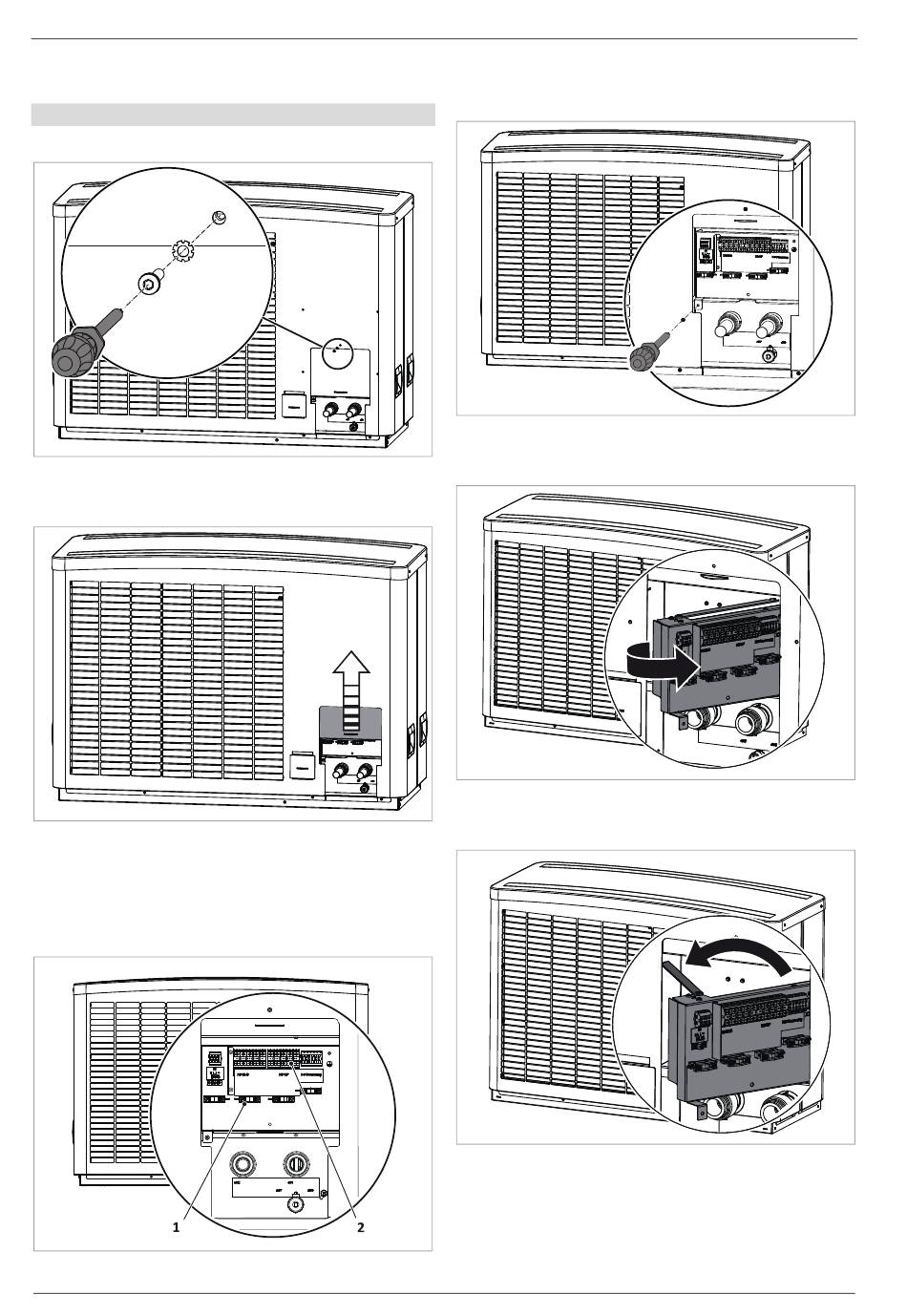

Anschlussbereich zugänglich machen
1. Schraube am Anschlussbereich lösen.
Abb. 23: Schraube lösen
2. Abdeckung nach oben schieben.
Abb. 24: Abdeckung nach oben schieben
3. Die elektrischen Leitungen durch die Zugentlastungen
(1) in den Anschlussbereich (2) führen.
Bei beengtem Raum hinter dem Gerät können Sie den An-
schlussbereich herausklappen.
Abb. 25: Anschlussbereich
16
4. Zum Herausklappen des Anschlussbereichs die
Schraube lösen.
Abb. 26: Schraube am Anschlussbereich lösen
5. Den Anschlussbereich zur Seite klappen.
Abb. 27: Anschlussbereich zur Seite klappen
6. Anschlussbereich mit Fixierung arretieren.
Abb. 28: Anschlussbereich fixieren
