Multidis SF
Description technique
Des autocollants imprimés sont fournis avec le
distributeur/collecteur pour identifier les
circuits individuels. Vous pouvez les attacher
au distributeur/collecteur pour circuits de
chauffage.
Les circuits de chauffage/rafraîchissement
peuvent être remplis et rincés via les robinets
de vidange et de remplissage.
Le bouchon de purge sert à purger l'air lors du
remplissage et, le cas échéant, pendant le
fonctionnement de l'installation de chauffage
ou de rafraîchissement.
Monter un robinet à tournant sphérique
à l'entrée du distributeur pour l'aller et
du collecteur pour le retour pour la
fermeture des conduites aller et retour.
3.3 Éléments de commande et
affichages
Le débit est affiché, réglé, mesuré et régulé à
l'aide des mécanismes de mesure et de
réglage du débit.
3

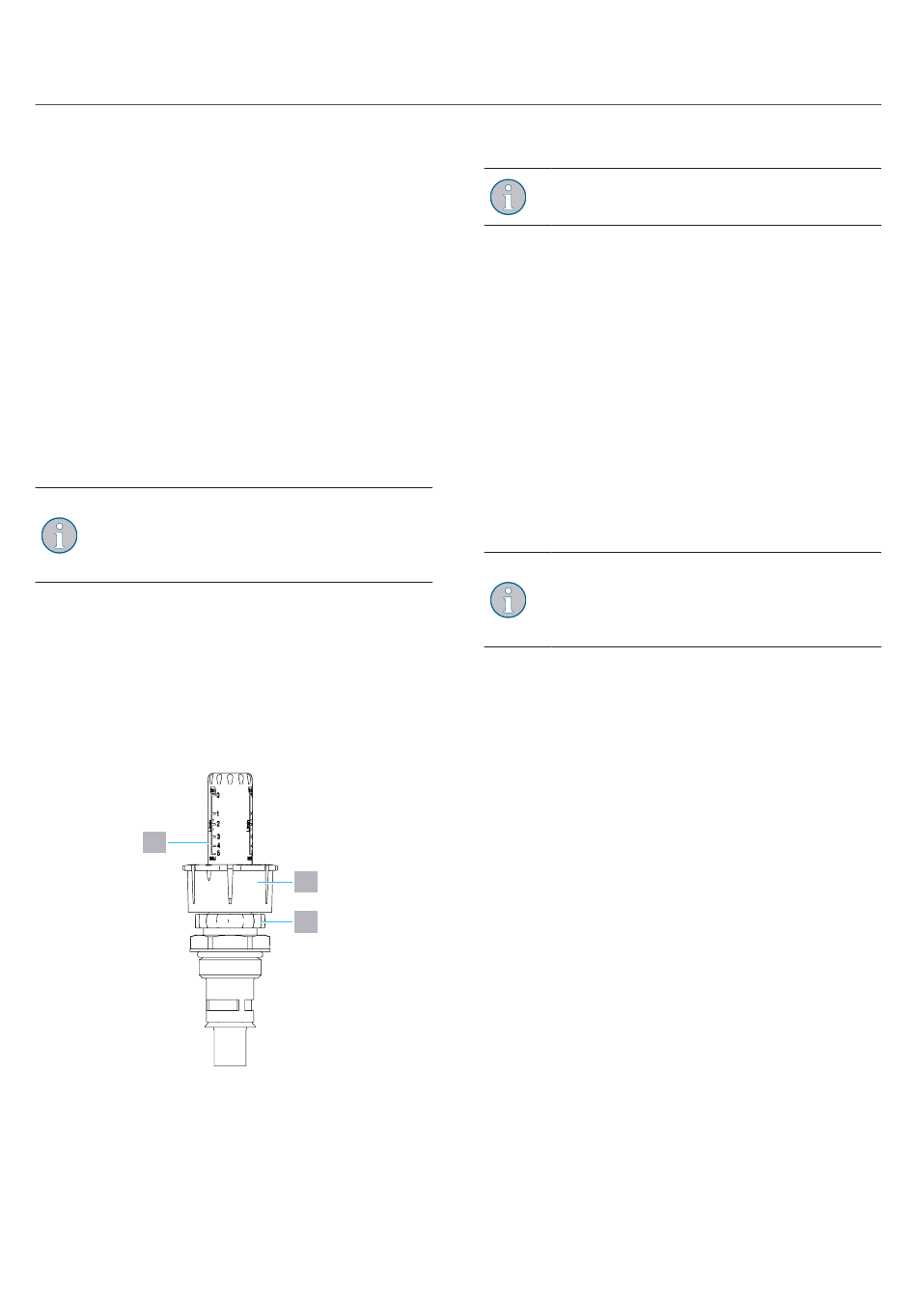

Fig. 3: Conception du mécanisme de mesure
et de réglage du débit
1
Capot de réglage
2
Bague de butée
3
Échelle
32
1
2
Régler le débit comme suit :
Effectuer les réglages avec le circulateur
en marche.
1.
Ouvrir complètement tous les robinets
dans les circuits de chauffage et de
rafraîchissement.
2.
Régler de débit souhaité en tournant le
capot de réglage.
Dans le sens des aiguilles d'une montre =
réduction du débit / fermeture complète.
Dans le sens contraire des aiguilles d'une
montre = augmentation du débit /
ouverture complète.
Vous pouvez lire le débit réglé sur la
bague indicatrice rouge dans le voyant.
L'échelle indique des valeurs entre 0 et
5 l/min.
3.
Procéder au réglage de tous les circuits de
chauffage/rafraîchissement.
4.
Contrôler les valeurs et réajuster si
nécessaire.
Le débit réglé en dernier est reproduit à l'aide
de la bague de butée.
1.
Enlever le capot de réglage.
2.
Tourner la bague de butée vers le bas
jusqu'en butée.
3.
Remonter le capot de réglage sur le
mécanisme de mesure et de réglage du
débit.
Après une modification du débit de courte
durée, vous pouvez reproduire la valeur
précédente en tournant la bague de butée
jusqu'en butée.
