Multidis SF

Description technique

2.3.6 Disponibilité de la notice d'utilisation
Toute personne qui travaille avec ce produit
doit avoir lu et appliquer cette notice et toutes
les autres notices applicables.
La notice doit être disponible sur le lieu
d'utilisation du produit.
!
Transmettre cette notice et toutes les
notices applicables à l'exploitant.
3. Description technique
3.1

Conception

1 2
7

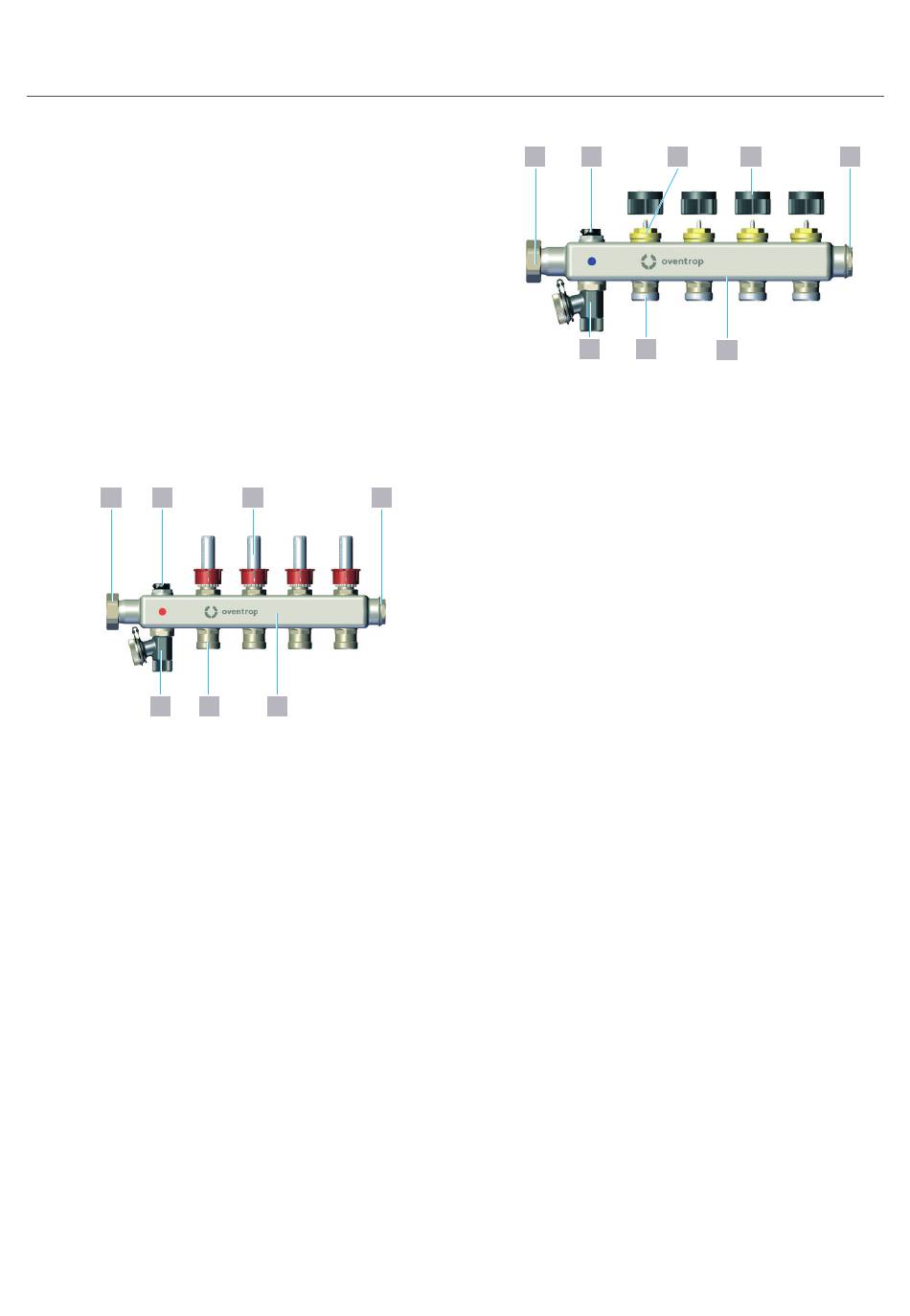

Fig. 1: Conception du distributeur pour l'aller
1 Écrou d'accouplement
2 Bouchon de purge G ½
3
Mécanisme de mesure et de réglage
du débit
4
Bouchon G ¾
5
Distributeur pour l'aller
6
Manchon de raccordement avec
filetage mâle G ¾ (eurocône selon
DIN EN 16313)
7
Robinet de vidange et de remplissage
G ¾
140645281-V01.02.2022
3 4
6
5
1 2
8 7
Fig. 2: Conception du collecteur pour le retour
1
Écrou d'accouplement
2
Bouchon de purge G ½
3
Mécanisme
4
Capuchon de protection
5
Bouchon G ¾
6
Collecteur pour le retour
7
Manchon de raccordement avec
filetage mâle G ¾ (eurocône selon DIN
EN 16313)
8 Robinet de vidange et de remplissage
G ¾
3.2

Description du fonctionnement

Le distributeur/collecteur pour circuits de
chauffage Multidis SF sert à la distribution du
fluide vers les différents circuits d'une
installation de chauffage et de
rafraîchissement.
Les mécanismes dans le collecteur pour le
retour ont un raccordement fileté M 30 x 1,5.
Pour la régulation de la température par pièce,
les mécanismes peuvent être équipés d'une
tête thermostatique ou d'un moteur.
3 4 5
6
