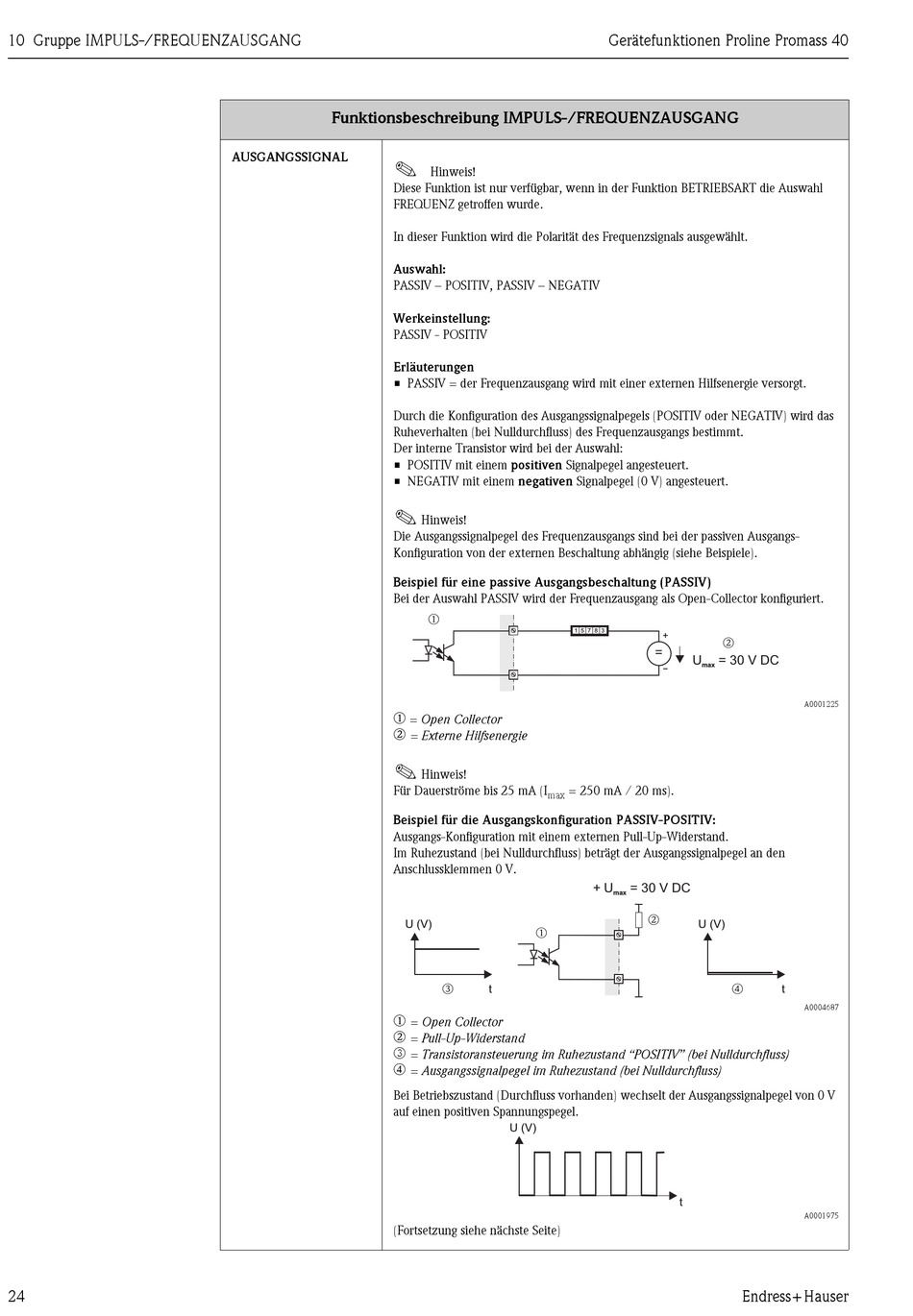

Ausgangssignal - Endress+Hauser Proline Promass 40 Beschreibung Gerätefunktionen

10 Gruppe IMPULS-/FREQUENZAUSGANG
24
Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG

AUSGANGSSIGNAL

!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
FREQUENZ getroffen wurde.
In dieser Funktion wird die Polarität des Frequenzsignals ausgewählt.
Auswahl:
PASSIV – POSITIV, PASSIV – NEGATIV
Werkeinstellung:
PASSIV - POSITIV
Erläuterungen
• PASSIV = der Frequenzausgang wird mit einer externen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGATIV) wird das
Ruheverhalten (bei Nulldurchfluss) des Frequenzausgangs bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Die Ausgangssignalpegel des Frequenzausgangs sind bei der passiven Ausgangs-
Konfiguration von der externen Beschaltung abhängig (siehe Beispiele).
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Frequenzausgang als Open-Collector konfiguriert.
m
n
!
Für Dauerströme bis 25 mA (I
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand.
Im Ruhezustand (bei Nulldurchfluss) beträgt der Ausgangssignalpegel an den
Anschlussklemmen 0 V.
m
n
o
p
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von 0 V
auf einen positiven Spannungspegel.
(Fortsetzung siehe nächste Seite)
Hinweis!
Hinweis!
m
1 5
= Open Collector
= Externe Hilfsenergie
Hinweis!
= 250 mA / 20 ms).
max
U (V)
m
o
t
= Open Collector
= Pull-Up-Widerstand
= Transistoransteuerung im Ruhezustand "POSITIV" (bei Nulldurchfluss)
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
U (V)
Gerätefunktionen Proline Promass 40
7 8 3
+
n
=
U = 30 V DC
max
-
+ U = 30 V DC
max
n
U (V)
p
t
Endress+Hauser
A0001225
t
A0004687
A0001975
