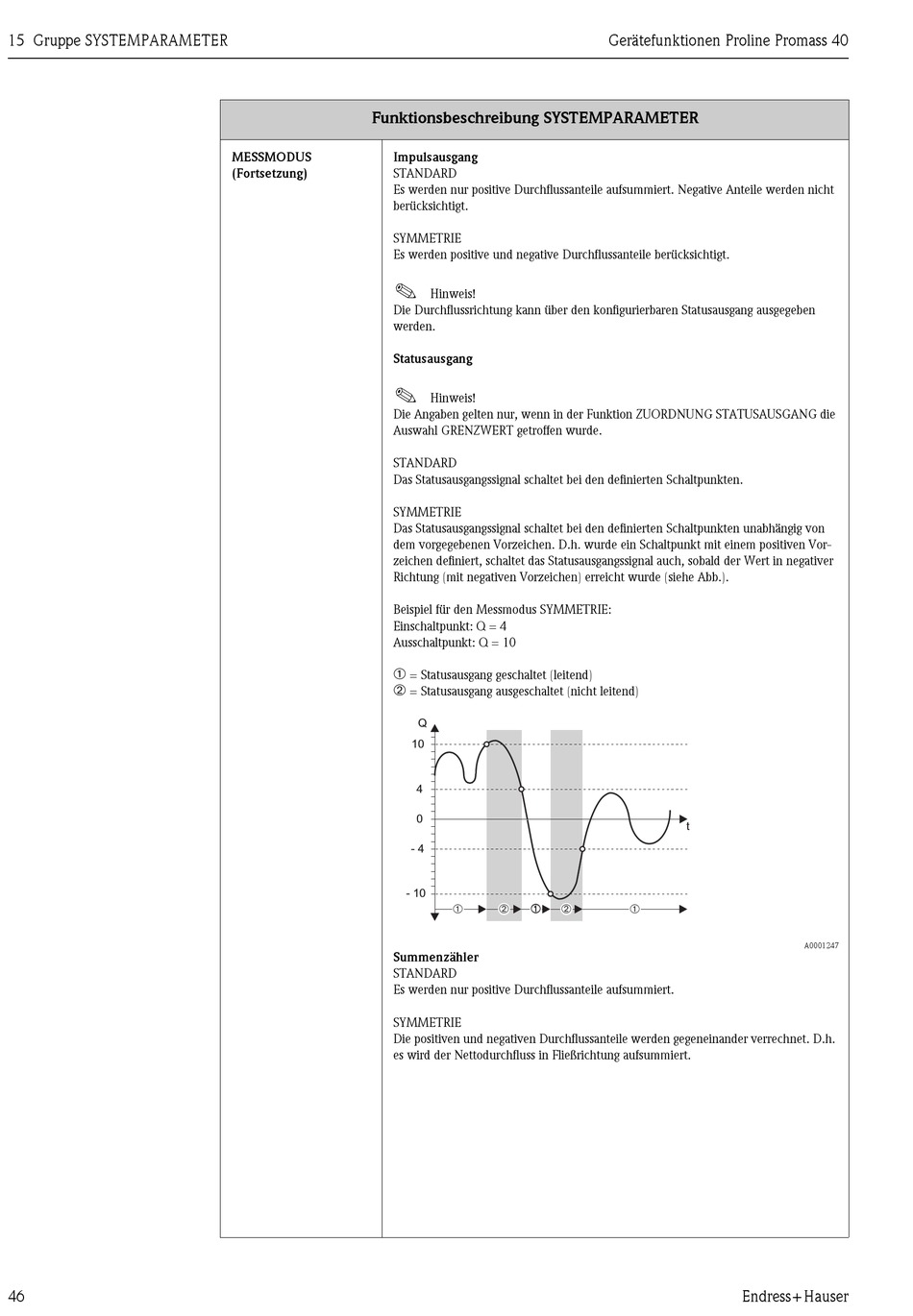

Endress+Hauser Proline Promass 40 Beschreibung Gerätefunktionen Seite 46

15 Gruppe SYSTEMPARAMETER
46
Funktionsbeschreibung SYSTEMPARAMETER
MESSMODUS Impulsausgang
(Fortsetzung) STANDARD
Es werden nur positive Durchflussanteile aufsummiert. Negative Anteile werden nicht
berücksichtigt.
SYMMETRIE
Es werden positive und negative Durchflussanteile berücksichtigt.
!
Die Durchflussrichtung kann über den konfigurierbaren Statusausgang ausgegeben
werden.
Statusausgang
!
Die Angaben gelten nur, wenn in der Funktion ZUORDNUNG STATUSAUSGANG die
Auswahl GRENZWERT getroffen wurde.
STANDARD
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten.
SYMMETRIE
Das Statusausgangssignal schaltet bei den definierten Schaltpunkten unabhängig von
dem vorgegebenen Vorzeichen. D.h. wurde ein Schaltpunkt mit einem positiven Vor-
zeichen definiert, schaltet das Statusausgangssignal auch, sobald der Wert in negativer
Richtung (mit negativen Vorzeichen) erreicht wurde (siehe Abb.).
Beispiel für den Messmodus SYMMETRIE:
Einschaltpunkt: Q = 4
Ausschaltpunkt: Q = 10
➀
➁
Summenzähler
STANDARD
Es werden nur positive Durchflussanteile aufsummiert.
SYMMETRIE
Die positiven und negativen Durchflussanteile werden gegeneinander verrechnet. D.h.
es wird der Nettodurchfluss in Fließrichtung aufsummiert.
Hinweis!
Hinweis!
= Statusausgang geschaltet (leitend)
= Statusausgang ausgeschaltet (nicht leitend)
Q
10
4
0
- 4
- 10
➀ ➁ ➀ ➀ ➁
Gerätefunktionen Proline Promass 40
t
➀
