10 Gruppe IMPULS-/FREQUENZAUSGANG
30

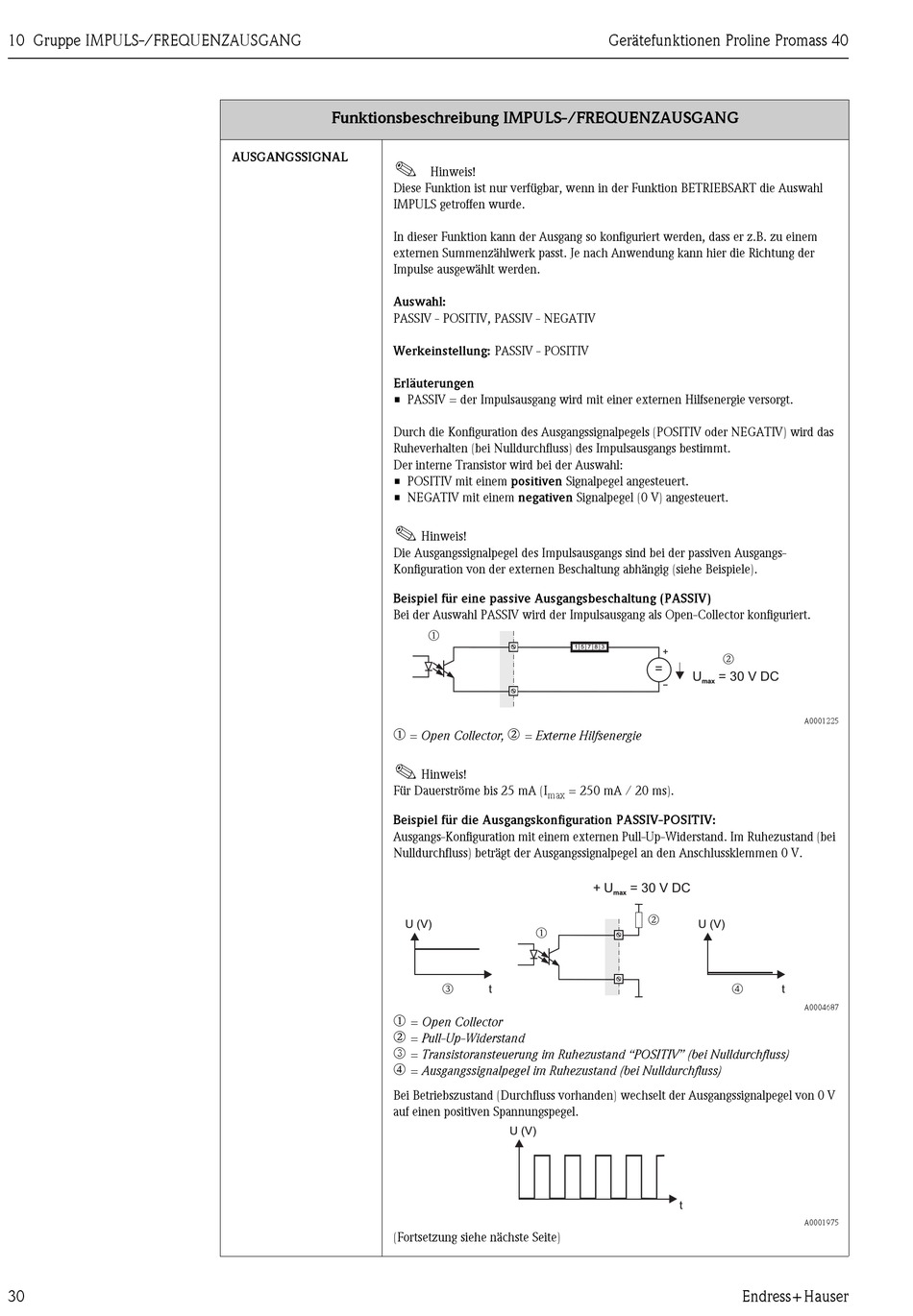

Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG
AUSGANGSSIGNAL
!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
IMPULS getroffen wurde.
In dieser Funktion kann der Ausgang so konfiguriert werden, dass er z.B. zu einem
externen Summenzählwerk passt. Je nach Anwendung kann hier die Richtung der
Impulse ausgewählt werden.
Auswahl:
PASSIV - POSITIV, PASSIV - NEGATIV
Werkeinstellung: PASSIV - POSITIV
Erläuterungen
• PASSIV = der Impulsausgang wird mit einer externen Hilfsenergie versorgt.
Durch die Konfiguration des Ausgangssignalpegels (POSITIV oder NEGATIV) wird das
Ruheverhalten (bei Nulldurchfluss) des Impulsausgangs bestimmt.
Der interne Transistor wird bei der Auswahl:
• POSITIV mit einem positiven Signalpegel angesteuert.
• NEGATIV mit einem negativen Signalpegel (0 V) angesteuert.
!
Die Ausgangssignalpegel des Impulsausgangs sind bei der passiven Ausgangs-
Konfiguration von der externen Beschaltung abhängig (siehe Beispiele).
Beispiel für eine passive Ausgangsbeschaltung (PASSIV)
Bei der Auswahl PASSIV wird der Impulsausgang als Open-Collector konfiguriert.
m
!
Für Dauerströme bis 25 mA (I
Beispiel für die Ausgangskonfiguration PASSIV-POSITIV:
Ausgangs-Konfiguration mit einem externen Pull-Up-Widerstand. Im Ruhezustand (bei
Nulldurchfluss) beträgt der Ausgangssignalpegel an den Anschlussklemmen 0 V.
m
n
o
p
Bei Betriebszustand (Durchfluss vorhanden) wechselt der Ausgangssignalpegel von 0 V
auf einen positiven Spannungspegel.
(Fortsetzung siehe nächste Seite)
Hinweis!
Hinweis!
m
1 5
n
= Open Collector,
= Externe Hilfsenergie
Hinweis!
= 250 mA / 20 ms).
max
U (V)
m
o
t
= Open Collector
= Pull-Up-Widerstand
= Transistoransteuerung im Ruhezustand "POSITIV" (bei Nulldurchfluss)
= Ausgangssignalpegel im Ruhezustand (bei Nulldurchfluss)
U (V)
Gerätefunktionen Proline Promass 40
7
8 3
+
n
=
U
= 30 V DC
max
-
+
U
= 30 V DC
max
n
U (V)
p
t
Endress+Hauser
A0001225
t
A0004687
A0001975
