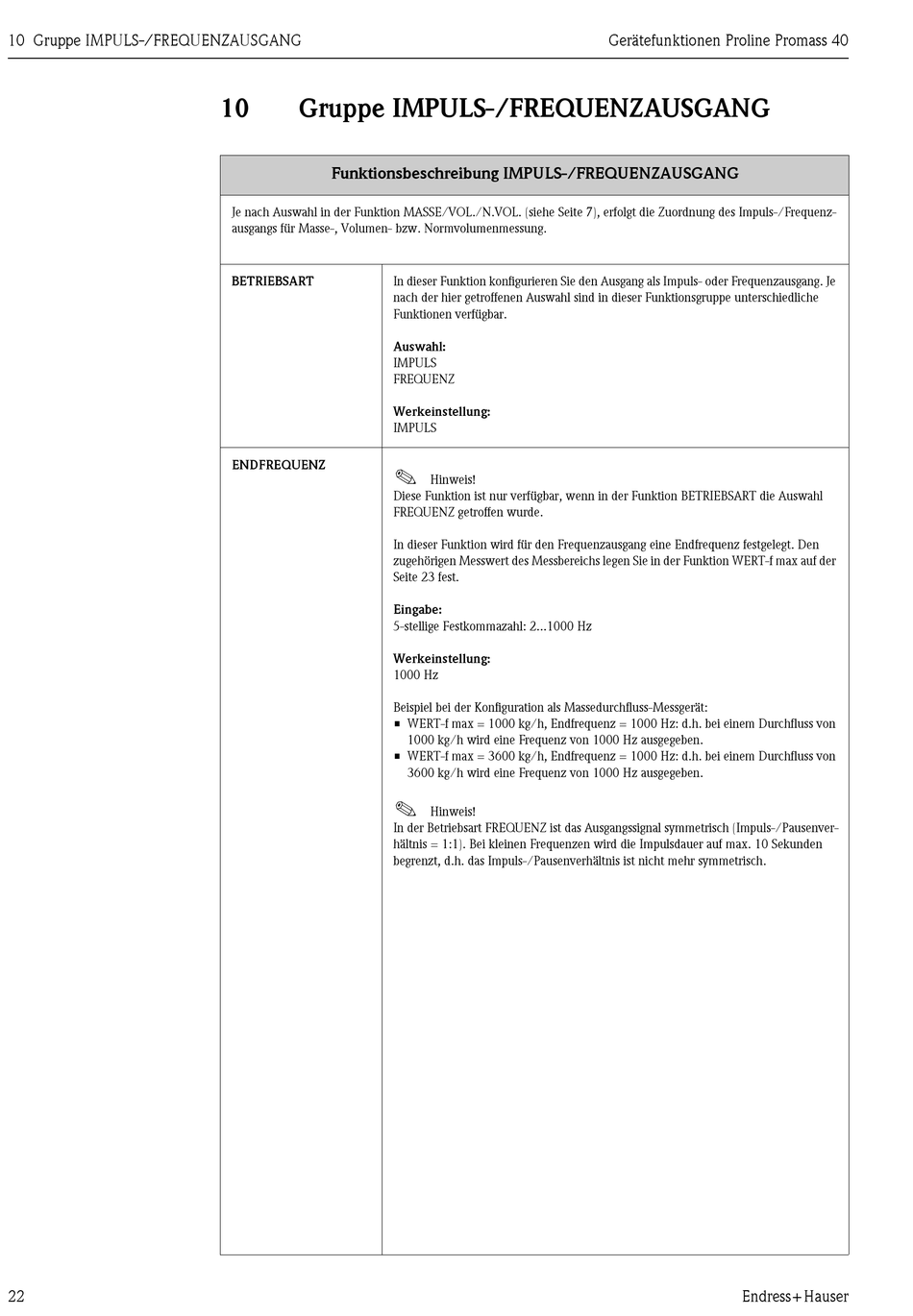

10 Gruppe IMPULS-/FREQUENZAUSGANG

22
10 Gruppe IMPULS-/FREQUENZAUSGANG
Funktionsbeschreibung IMPULS-/FREQUENZAUSGANG
Je nach Auswahl in der Funktion MASSE/VOL./N.VOL. (siehe Seite 7), erfolgt die Zuordnung des Impuls-/Frequenz-
ausgangs für Masse-, Volumen- bzw. Normvolumenmessung.
BETRIEBSART
ENDFREQUENZ
In dieser Funktion konfigurieren Sie den Ausgang als Impuls- oder Frequenzausgang. Je
nach der hier getroffenen Auswahl sind in dieser Funktionsgruppe unterschiedliche
Funktionen verfügbar.
Auswahl:
IMPULS
FREQUENZ
Werkeinstellung:
IMPULS
!
Hinweis!
Diese Funktion ist nur verfügbar, wenn in der Funktion BETRIEBSART die Auswahl
FREQUENZ getroffen wurde.
In dieser Funktion wird für den Frequenzausgang eine Endfrequenz festgelegt. Den
zugehörigen Messwert des Messbereichs legen Sie in der Funktion WERT-f max auf der
Seite 23 fest.
Eingabe:
5-stellige Festkommazahl: 2...1000 Hz
Werkeinstellung:
1000 Hz
Beispiel bei der Konfiguration als Massedurchfluss-Messgerät:
• WERT-f max = 1000 kg/h, Endfrequenz = 1000 Hz: d.h. bei einem Durchfluss von
1000 kg/h wird eine Frequenz von 1000 Hz ausgegeben.
• WERT-f max = 3600 kg/h, Endfrequenz = 1000 Hz: d.h. bei einem Durchfluss von
3600 kg/h wird eine Frequenz von 1000 Hz ausgegeben.
!
Hinweis!
In der Betriebsart FREQUENZ ist das Ausgangssignal symmetrisch (Impuls-/Pausenver-
hältnis = 1:1). Bei kleinen Frequenzen wird die Impulsdauer auf max. 10 Sekunden
begrenzt, d.h. das Impuls-/Pausenverhältnis ist nicht mehr symmetrisch.
