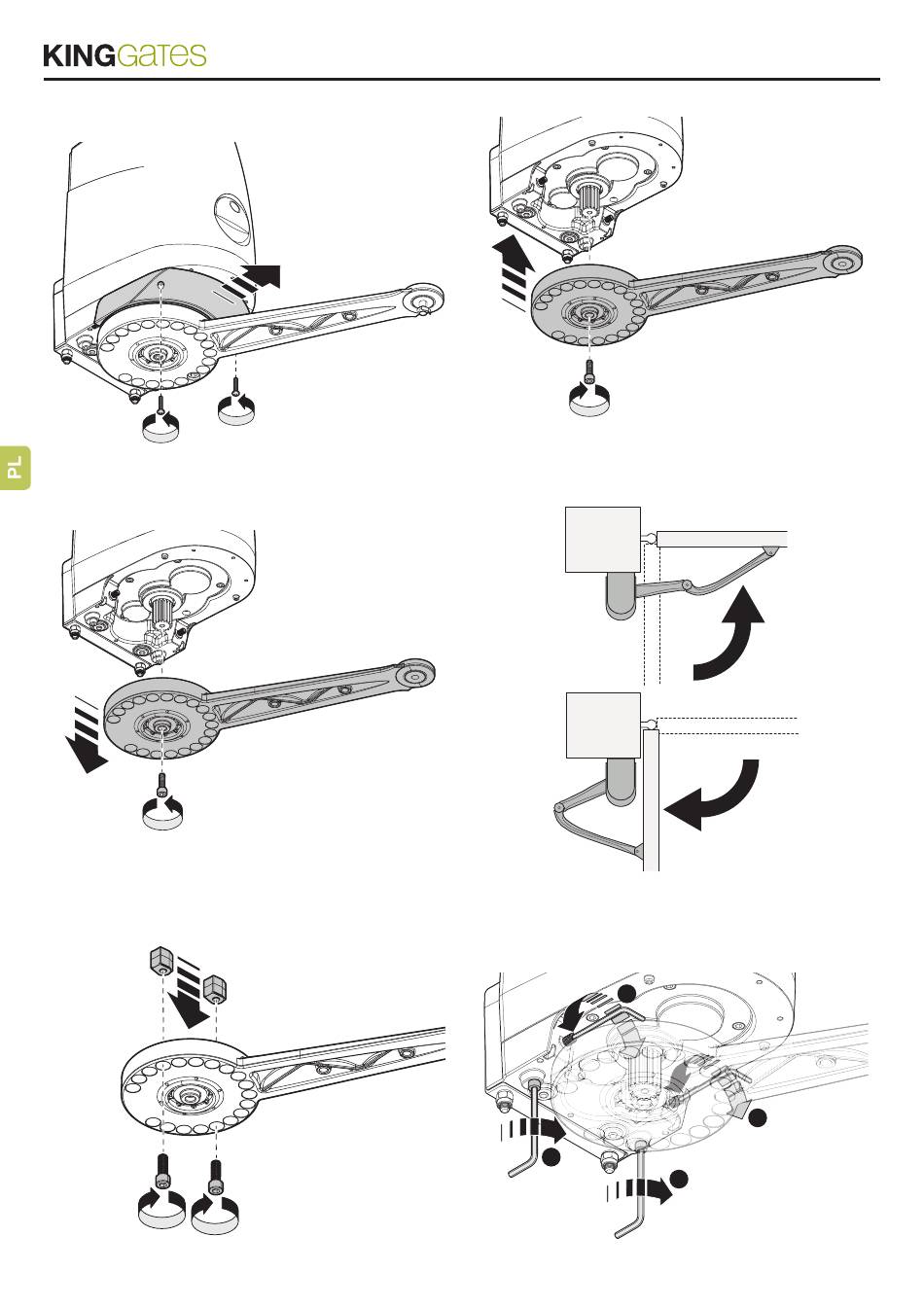

02. Usunąć 2 śruby znajdujące się pod silnikiem i zdjąć pokrywę
zgodnie z instrukcjami podanymi na rys. 13;
03. Odkręcić śrubę ramienia silnika i zdemontować zgodnie z
ilustracją zamieszczoną na rys. 14;
04. Przymocować krańcówki do ramienia silnika rys. 15; muszą one
zostać zamontowane także w przypadku obecności mechanicznych
ograniczników zamontowanych w podłożu.
Otwarcie
78
Rys. 13
Rys. 14
Zamknięcie
Rys. 15
05. Następnie, ponownie zamontować ramię na silniku rys. 16;
06. Sprawdzić, czy skrzydło bramy zatrzymuje się w odpowiednich
punktach przy ręcznym otwieraniu i zamykaniurys. 17;
07. Poprzez dokręcanie i odkręcanie dwóch kołków (A) znajdujących
się na silniku, możliwa jest regulacja dwóch krańcówek; następnie,
przy pomocy dwóch śrub (B) należy zablokować dwa kołki do
regulacji (A) rys. 18;
Otwarcie
A
B
Fig.16
Zamknięcie
Otwarcie
Fig.17
Zamknięcie
A
B
Rys. 18
