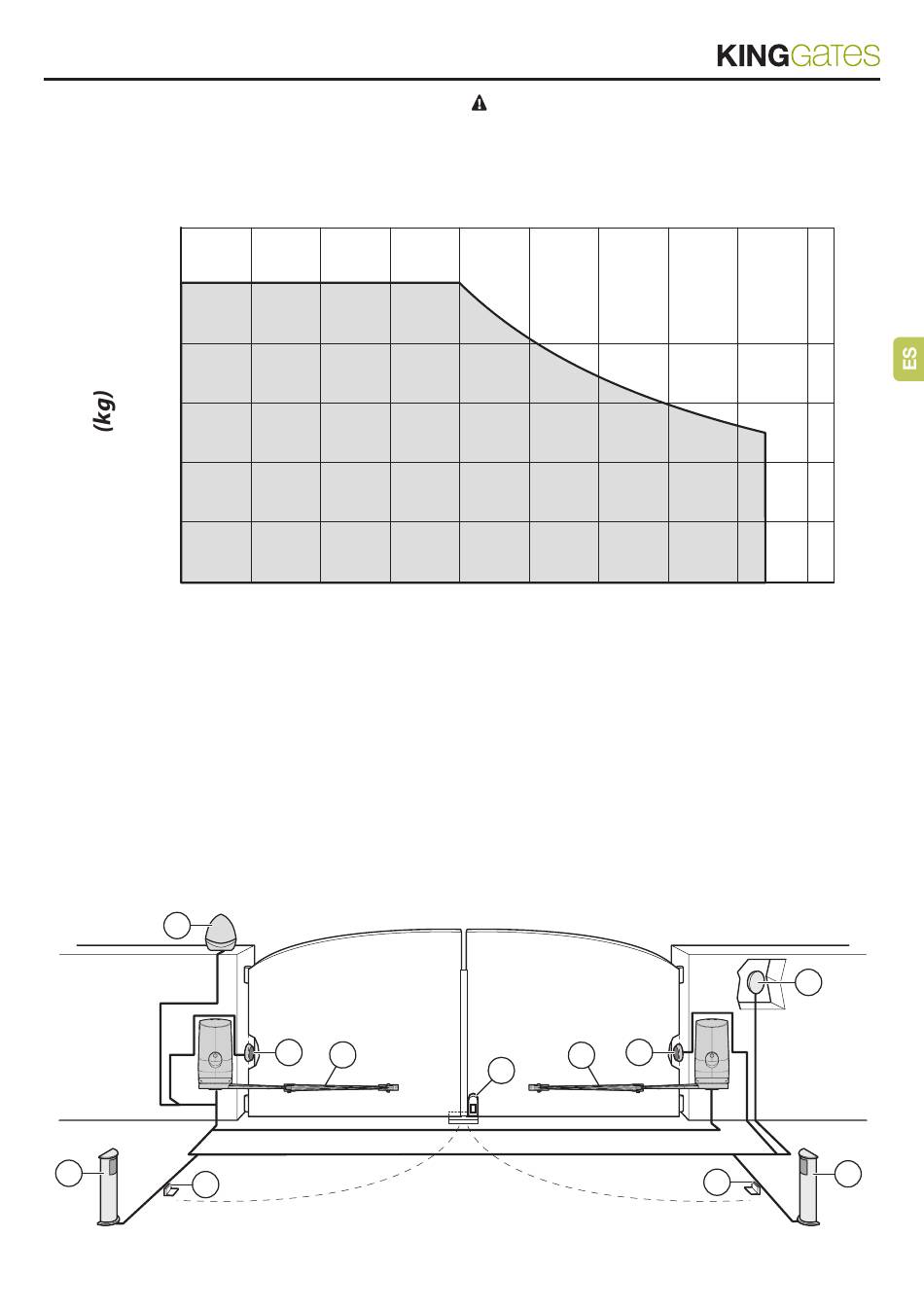

3.3 - Límites de uso
Antes de instalar el producto, comprobar que las dimensiones y
el peso de la cancela estén dentro de los límites indicados en el
gráfico 1.
kg - Peso máximo de la hoja de la cancela
mm - longitud máxima de la hoja de la cancela
500
400
300
200
100
3.4 - Tareas previas a la instalación
La fig.2 muestra un ejemplo de instalación de automatismo realizado
con componentes King-Gates. Estos componentes se posicionan
de acuerdo con un esquema típico y habitual.
Con referencia a la fig. 2, establezca la posición aproximada en la
que se instalará cada componente previsto en el sistema y luego
organice los conductos para el paso del cableado eléctrico.
5
4
3
500 1000 1500
2
1
¡ATENCIÓN!
- La hoja sola no debe superar los 4,2 m de longitud.
Gráfico 1 - Límites de uso
2000 2500 3000
(mm)
Componentes útiles para realizar una instalación completa:
1 - Motorreductor MODUS MASTER
2 - Par de fotocélulas
3 - Par de topes de parada (en fase de apertura)
4 - Columnas para fotocélulas
5 - Indicador parpadeante con antena incorporada
6 - Selector de llave o teclado digital
7 - Cerradura eléctrica vertical
8 - Motorreductor MODUS SLAVE
8
7
3500 4000 4500
6
2
3
4
Fig. 2
