4. Elektrische Anschlüsse
ACHTUNG!
– Ein falscher Anschluss kann zu Defekten oder Gefahrensituationen
führen; die angegebenen Anschlüsse müssen daher genau
eingehalten werden.
– Die Anschlussarbeiten bei unterbrochener Stromversorgung
vornehmen.
Zum Anschließen des Getriebemotors wie folgt vorgehen:

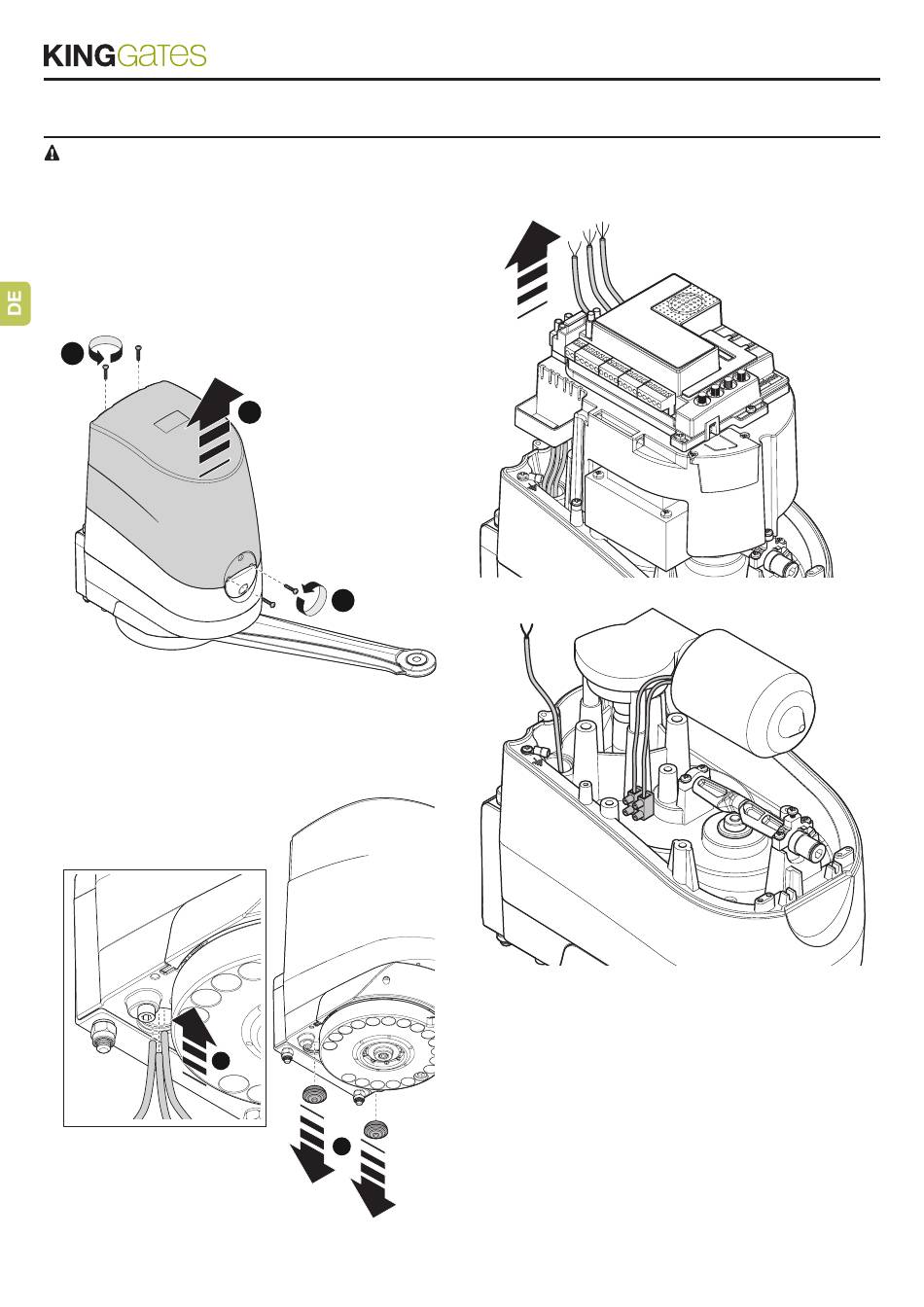

01. Die Abdeckung des Getriebemotors entfernen, wie auf Abb. 21
gezeigt;
B
02. Die Kabeldurchführung des Getriebemotors lösen und die
Verbindungskabel durch die Öffnung Abb. 22 einführen;
B
44
C
A
Abb. 21
A
Abb. 22
03. Die Kabel zum oberen Teil des Motors in der Nähe des
Steuergeräts Abb. 23 führen;
04. Für den Anschluss der beiden Motoren auf das Handbuch des
"Steuergeräts" Bezug nehmen, das der übrigen Dokumentation
beiliegt;
05. Nach der Ausführung aller elektrischen Anschlüsse
dieAbdeckung des Getriebemotors wieder anbringen.
Zur Überprüfung der Anschlüsse, der Rotationsrichtung des
Motors, der Phasenverschiebung der Bewegung der Türflügel und
der Einstellung der Endschalter auf das Anweisungshandbuch des
"Steuergeräts" Bezug nehmen.
Motor MASTER
Motor SLAVE
Abb. 23
