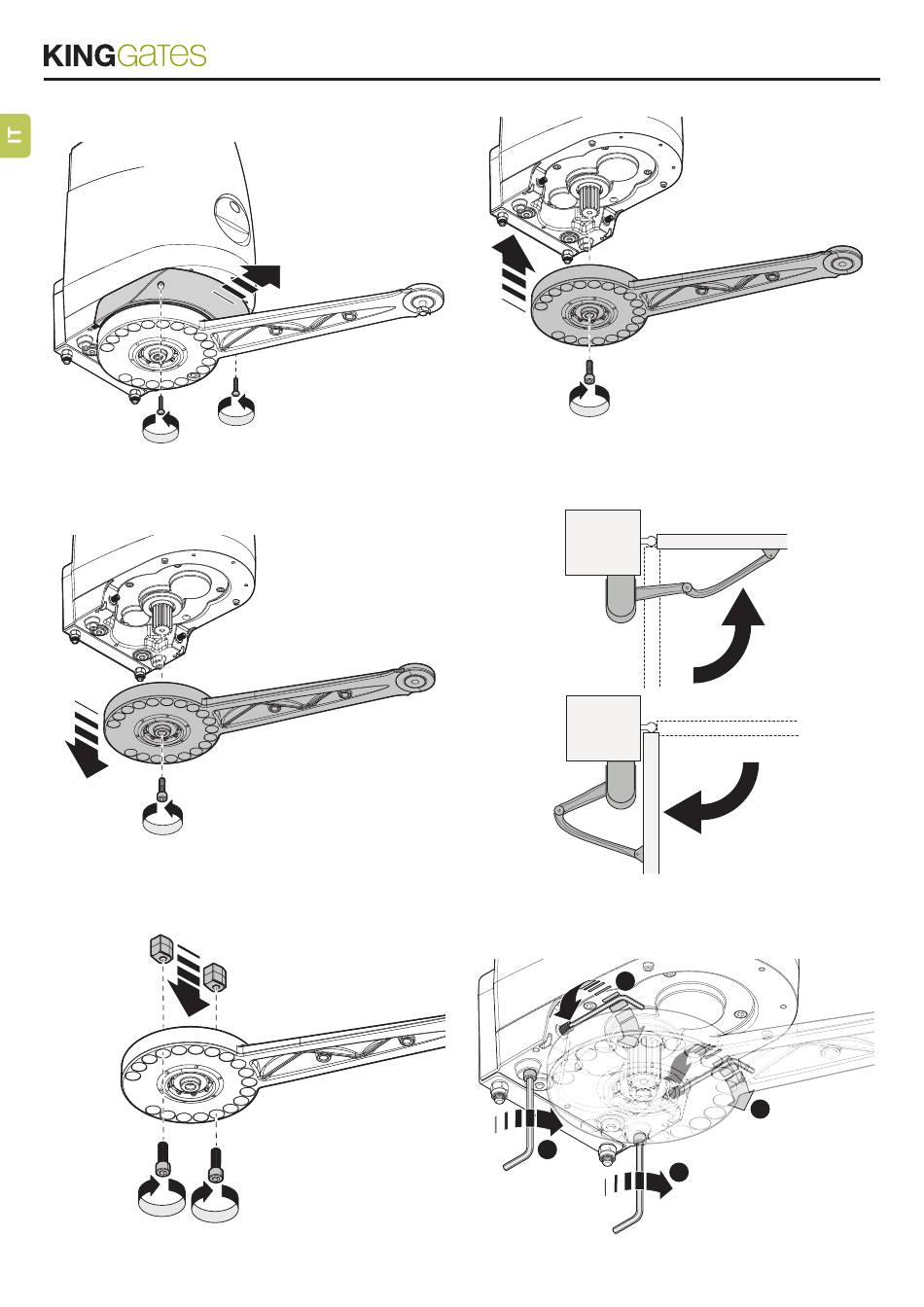

02. Rimuovere le 2 viti poste sotto il motore e sfilare il coperchio
come indicato nell'immagine fig. 13;
03. Svitare la vite del braccio motore e sfilarlo come illustrato fig. 14;
04. Fissare i finecorsa sul braccio del motore fig. 15; questi devono
essere installati anche in presenza di battute meccaniche a terra.
Apertura
6
Chiusura
05. A questo punto rimontare il braccio sul motore fig. 16;
Fig. 13
06. Manualmente verificare che aprendo e chiudendo l'anta del can-
cello questa si fermi nei punti desiderati fig. 17;
Fig. 14
07. Avvitando o svitando i due grani (A) posti sul motore è possibile
regolare i due fine corsa; successivamente tramite le due viti (B) bloc-
care i due grani di regolazione (A) fig. 18;
Apertura
B
Fig. 15
Chiusura
Apertura
A
Chiusura
A
B
Fig.16
Fig.17
Fig. 18
