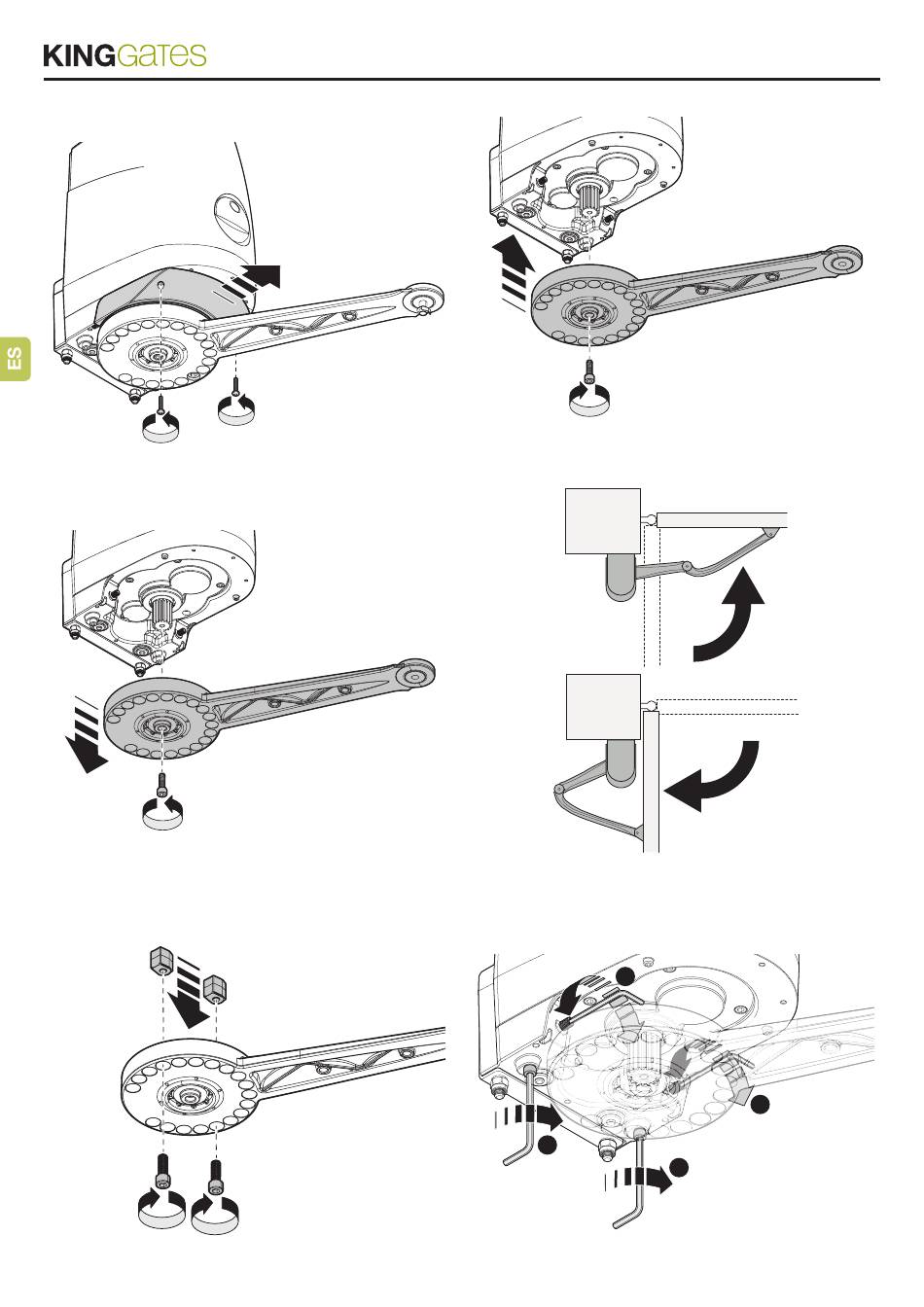

02. Retirar los 2 tornillos situados debajo del motor y retirar la tapa
como se muestra en la fig. 13;
03. Desenroscar el tornillo del brazo del motor y retírelo como se
muestra en la fig. 14;
04. Fijar los finales de carrera en el brazo del motor fig. 15;; éstos
también deben instalarse en presencia de topes mecánicos en el
suelo.
Apertura
54
Cierre
05. En este punto, vuelva a montar el brazo en el motor fig. 16;
06. Compruebe manualmente que la apertura y el cierre de la hoja de
Fig. 13
la puerta se detengan en los puntos deseados fig. 17;
Fig. 14
07. Atornillando o desenroscando los dos tornillos sin cabeza (A) del
motor, es posible ajustar los dos finales de carrera; a continuación,
mediante los dos tornillos (B) , bloquear los dos tornillos de ajuste
(A) fig. 18;
Apertura
B
Fig. 15
Cierre
Apertura
A
A
Cierre
B
Fig.16
Fig.17
Fig. 18
