4. Branchements électriques
ATTENTION !
– Un mauvais branchement peut provoquer des pannes ou des
situations de danger ; veuillez respecter scrupuleusement les
branchements indiqués.
– Effectuez les opérations de branchement avec l'alimentation
électrique débranchée.
Pour brancher le motoréducteur, procédez de la sorte :

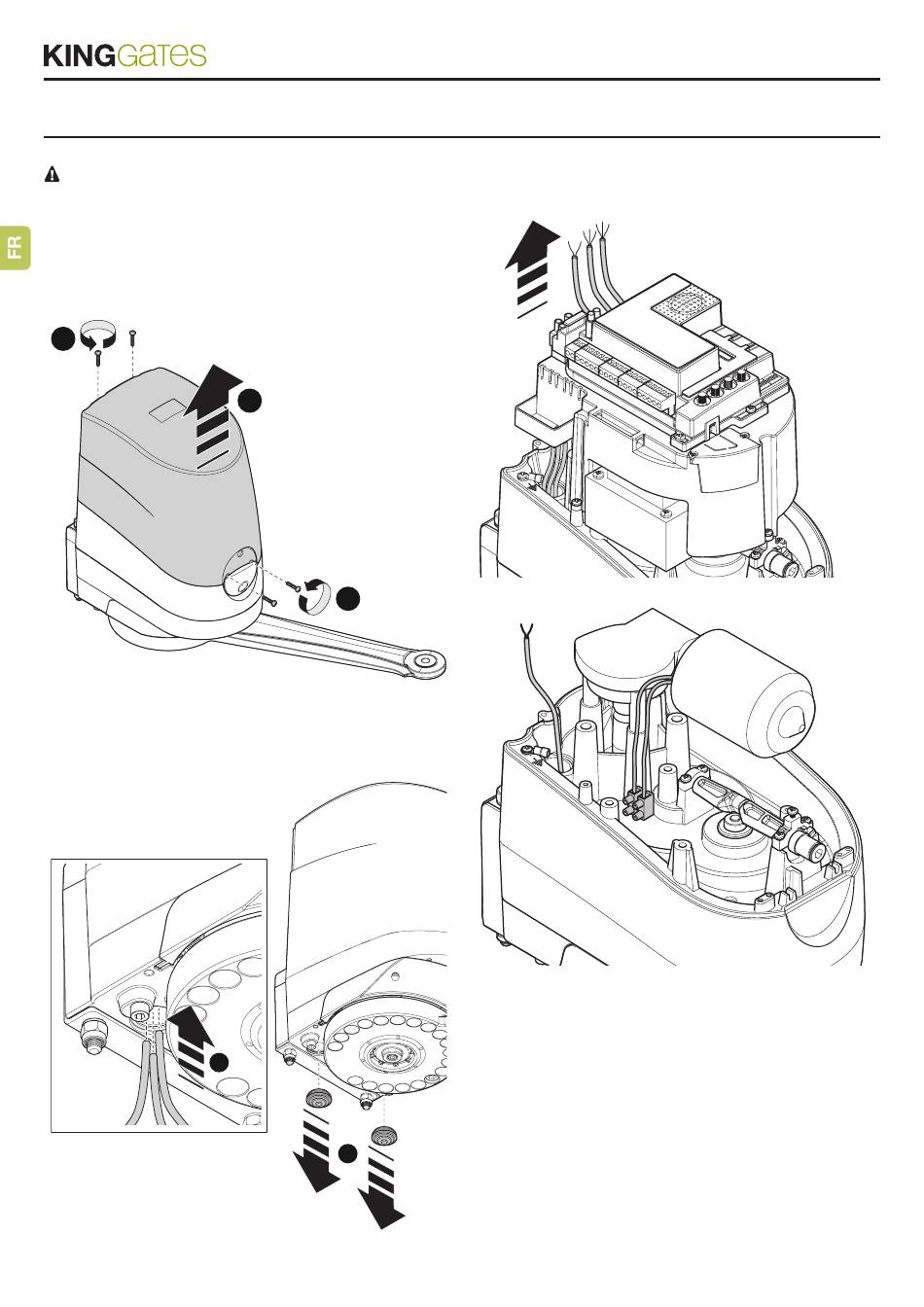

01. Retirez le couvercle du motoréducteur comme indiqué sur la fig. 21 ;
B
02. Dévissez le serre-câble du motoréducteur et insérez dans le trou
les câbles de branchement fig. 22 ;
B
32
C
A
Fig. 21
A
Fig. 22
03. Placez les câbles dans la partie haute du moteur à côté de la
centrale de commande fig. 23 ;
04. Pour ce qui est du branchement des deux moteurs, se référer
au manuel de la « centrale de commande » fourni avec les autres
documents ;
05. Après avoir effectué tous les branchements électriques, remettre
le couvercle sur le motoréducteur.
Pour effectuer les contrôles des branchements, du sens de rotation
du moteur, du déphasage du mouvement des vantaux et du réglage
du fin de course, se référer au manuel d'utilisation de la « centrale
de commande ».
Moteur MASTER
Moteur SLAVE
Fig. 23
