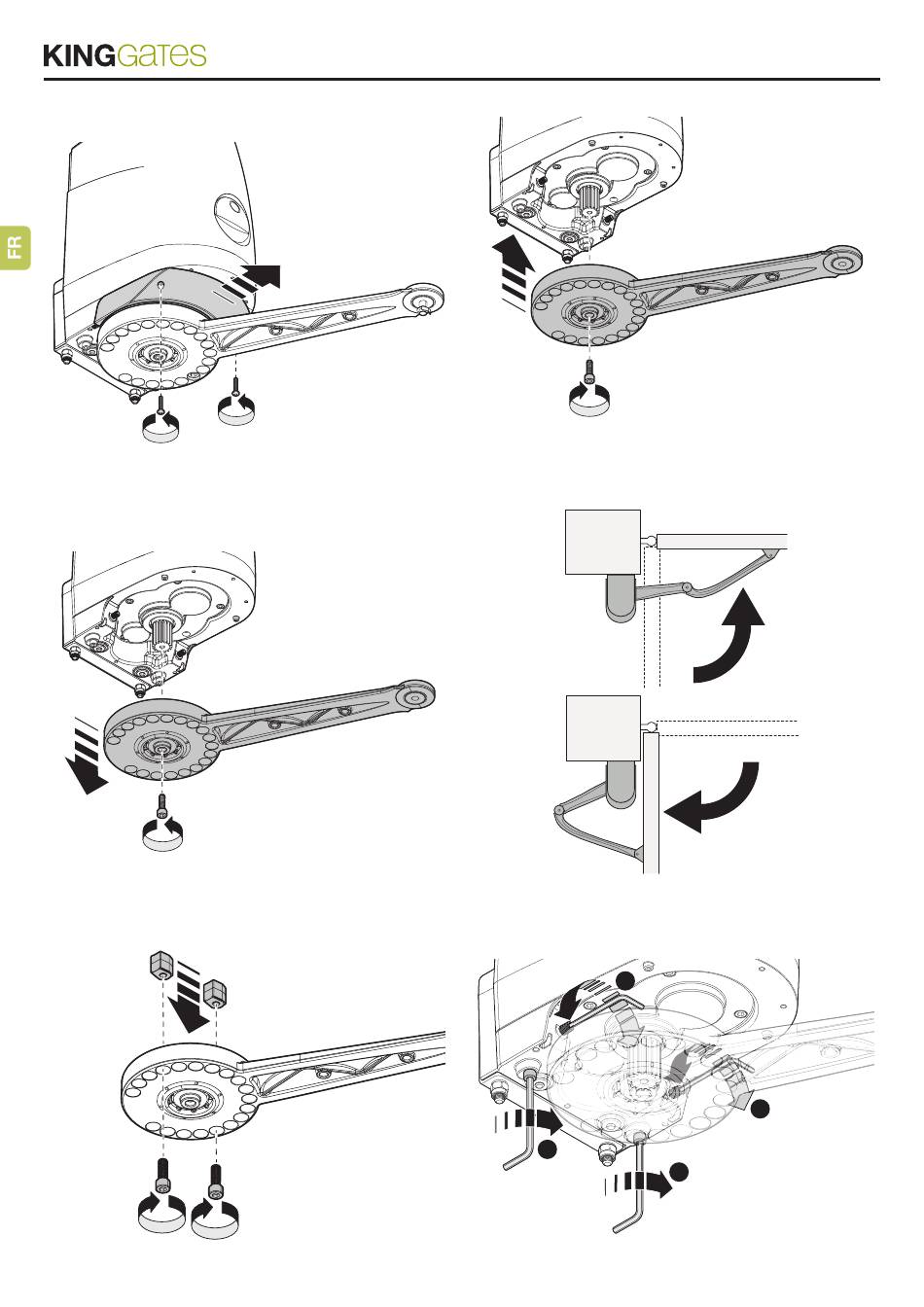

02. Retirez les 2 vis placées sous la poignée et sortez le couvercle
avant comme indiqué sur la fig. 13 ;
03. Dévissez les vis du bras moteur et l'extraire comme indiqué sur
la fig. 14 ;
04. Fixez les fins de course sur le bras du moteur fig. 15 ; ils doivent
être installés en présence de butées mécaniques à terre.
Ouverture
30
Fermeture
05. À ce stade, remontez le bras sur le moteur fig. 16 ;
Fig. 13
06. Vérifiez manuellement qu'en ouvrant et en fermant le vantail du
portail, celui-ci s'arrête sur les points souhaités fig. 17 ;
Fig. 14
07. En vissant et en dévissant les deux goujons (A) placés sur le
moteur, il est possible de régler les deux fins de course ; puis avec les
deux vis (B) bloquez les deux goujons de réglage (A) fig. 18 ;
Ouverture
B
Fig. 15
Fermeture
Ouverture
A
Fermeture
A
B
Fig.16
Fig.17
Fig. 18
