Aufbau und Funktion
Drahtführung konfektionieren
5.4.1
Anschluss Schweißbrenner
Geräteschäden durch unsachgemäß angeschlossene Kühlmittelleitungen!
Bei nicht sachgemäß angeschlossenen Kühlmittelleitungen oder der Verwendung eines gasge-
kühlten Schweißbrenners wird der Kühlmittelkreislauf unterbrochen und es können Geräteschä-
den auftreten.
•
Alle Kühlmittelleitungen ordnungsgemäß anschließen!
•
Schlauchpaket und Brennerschlauchpaket komplett ausrollen!
•
Maximale Schlauchpaketlänge beachten > siehe Kapitel 5.1.2.2.
•
Bei Verwendung eines gasgekühlten Schweißbrenners, Kühlmittelkreislauf mit einer
Schlauchbrücke herstellen > siehe Kapitel 9.
Pos. Symbol
1
2
3
4
5
6
28
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Schweißbrenneranschluss (Eurozentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert.
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung, Schweiß-
brenner, etc.)

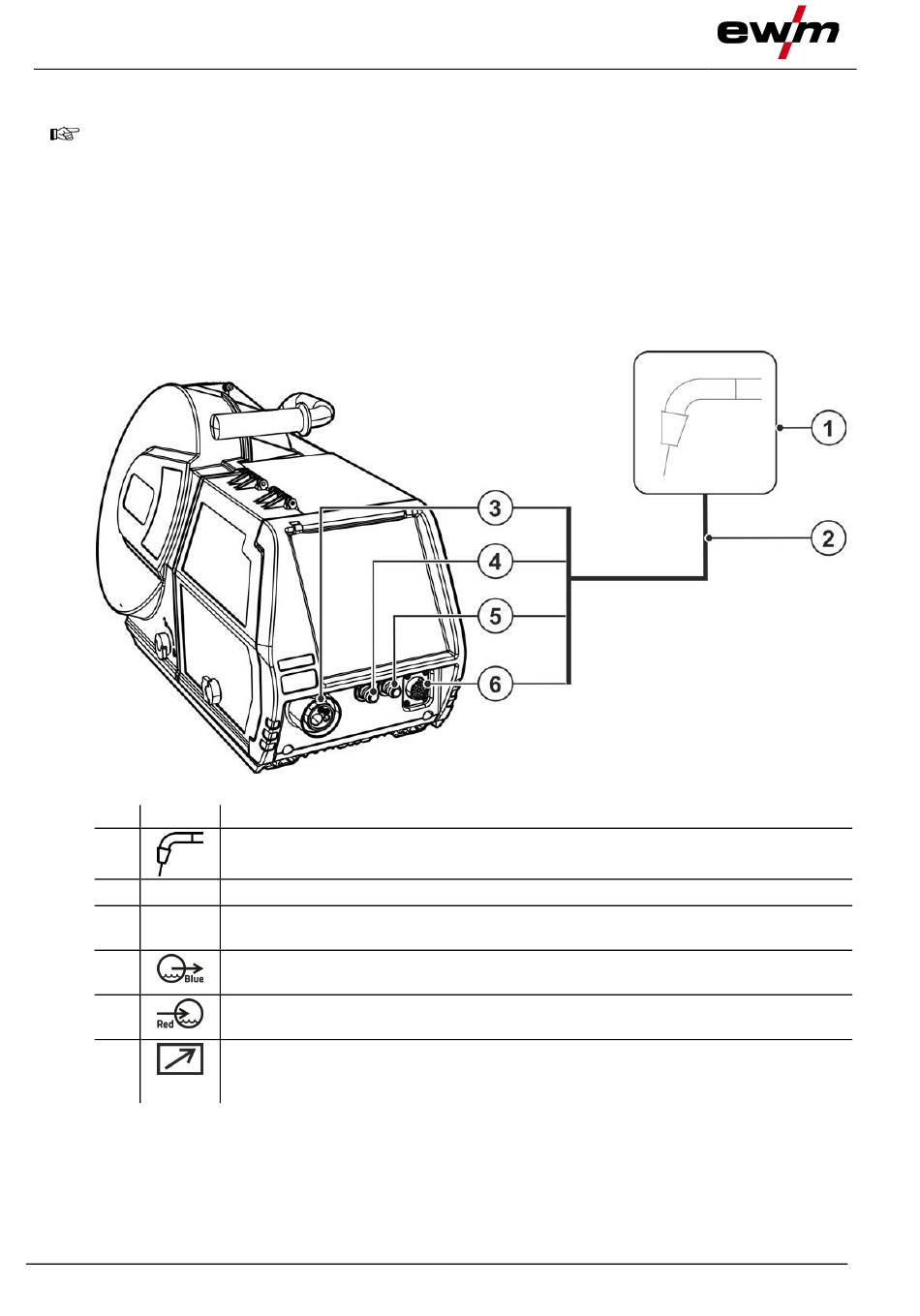

Abbildung 5-12
099-005593-EW500
10.01.2022
