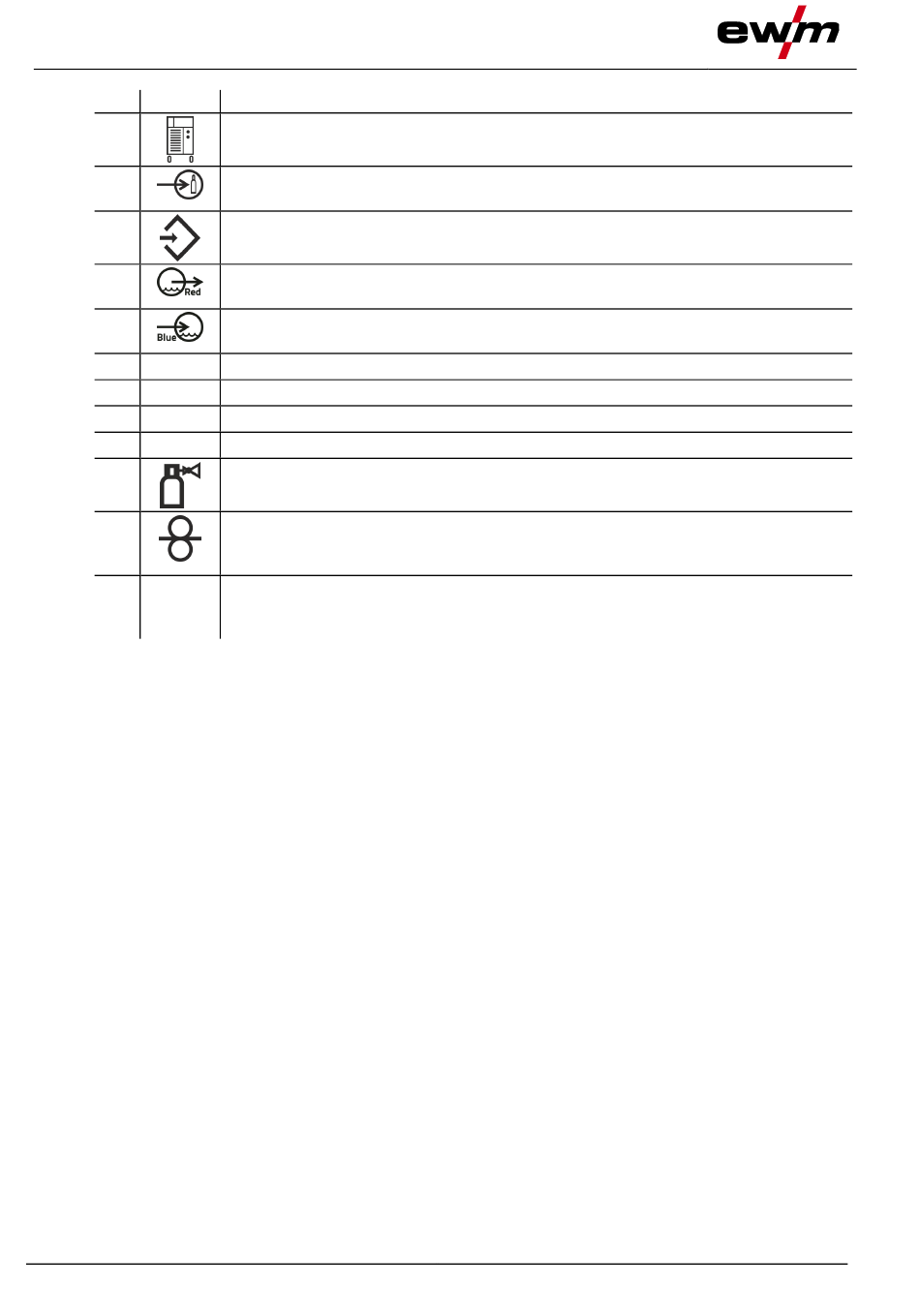

Gerätebeschreibung - Schnellübersicht
Rückansicht / Seitenansicht von links
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
18
Beschreibung
0
Anschlussstecker, Schweißstrom Stromquelle
Schweißstromverbindung zwischen Stromquelle und Drahtvorschubgerät
Anschlussgewinde - G¼"
Schutzgasanschluss (Eingang)
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf
Schutzklappe Drahtspule
Drahtspulenaufnahme
Drahtvorschubantrieb
Beleuchtung, Innenraum
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.2.1
Drucktaste Drahteinfädeln
Zum spannungs- und gasfreien Einfädeln der Drahtelektrode durch das Schlauchpaket
bis zum Schweißbrenner.
Schutzklappe, Drahtvorschubantrieb
Auf der Innenseite der Schutzklappe befinden sich die Schweißaufgabenübersichten
(JOB-List) zu den entsprechenden Schweißgeräteserien.
