Aufbau und Funktion
Fernsteller
Pos. Symbol
3
4
5
6
•
Kabelstecker des Elektrodenhalters bzw. Fugenhobels in die Anschlussbuchse, Schweißstrom am
Drahtvorschubgerät einstecken und durch Rechtsdrehung verriegeln. Die Schweißstrompolarität wird
durch Umstecken des Schweißstromsteckers (Zwischenschlauchpaket) an der Stromquelle geändert.
5.5.2
Schweißaufgabenanwahl
Schweißaufgabenanwahl bzw. Gerätebedienung siehe entsprechende Betriebsanleitung "Steuerung".
5.6
Fernsteller
Die Herstellergarantie erlischt bei Geräteschäden durch Fremdkomponenten!
•
Ausschließlich Systemkomponenten und Optionen (Stromquellen, Schweißbrenner, Elektro-
denhalter, Fernsteller, Ersatz- und Verschleißteile, etc.) aus unserem Lieferprogramm verwen-
den!
•
Zubehörkomponente nur bei ausgeschalteter Stromquelle an Anschlussbuchse einstecken
und verriegeln!
Fernsteller dienen der entfernten Bedienung diverser Gerätefunktionen.
Pos. Symbol
1
•
Anschlussstecker des Fernstellers in die Fernstelleranschlussbuchse (19-polig) des Drahtvorschubge-
rätes einstecken und durch Rechtsdrehen verriegeln.
36
Beschreibung
0
Anschlussbuchse Schweißstrom
Schweißstrompotential des Schweißbrenneranschlusses zum E-Hand-Schweißen bzw.
Fugenhobeln
Zwischenschlauchpaket
Stromquelle
Zusätzliche Systemdokumente beachten!
Werkstück
Beschreibung
0
Fernsteller

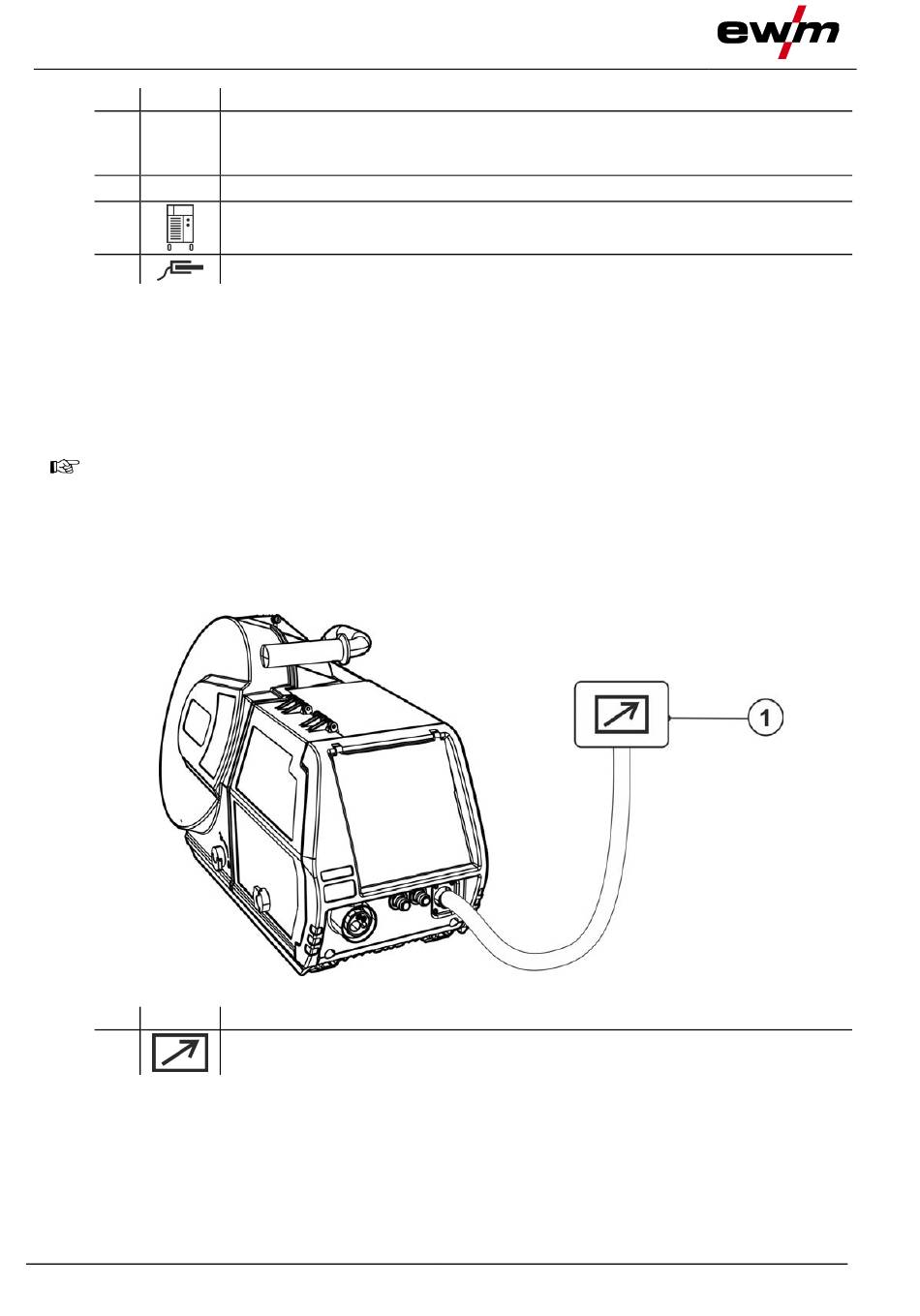

Abbildung 5-20
099-005593-EW500
10.01.2022
