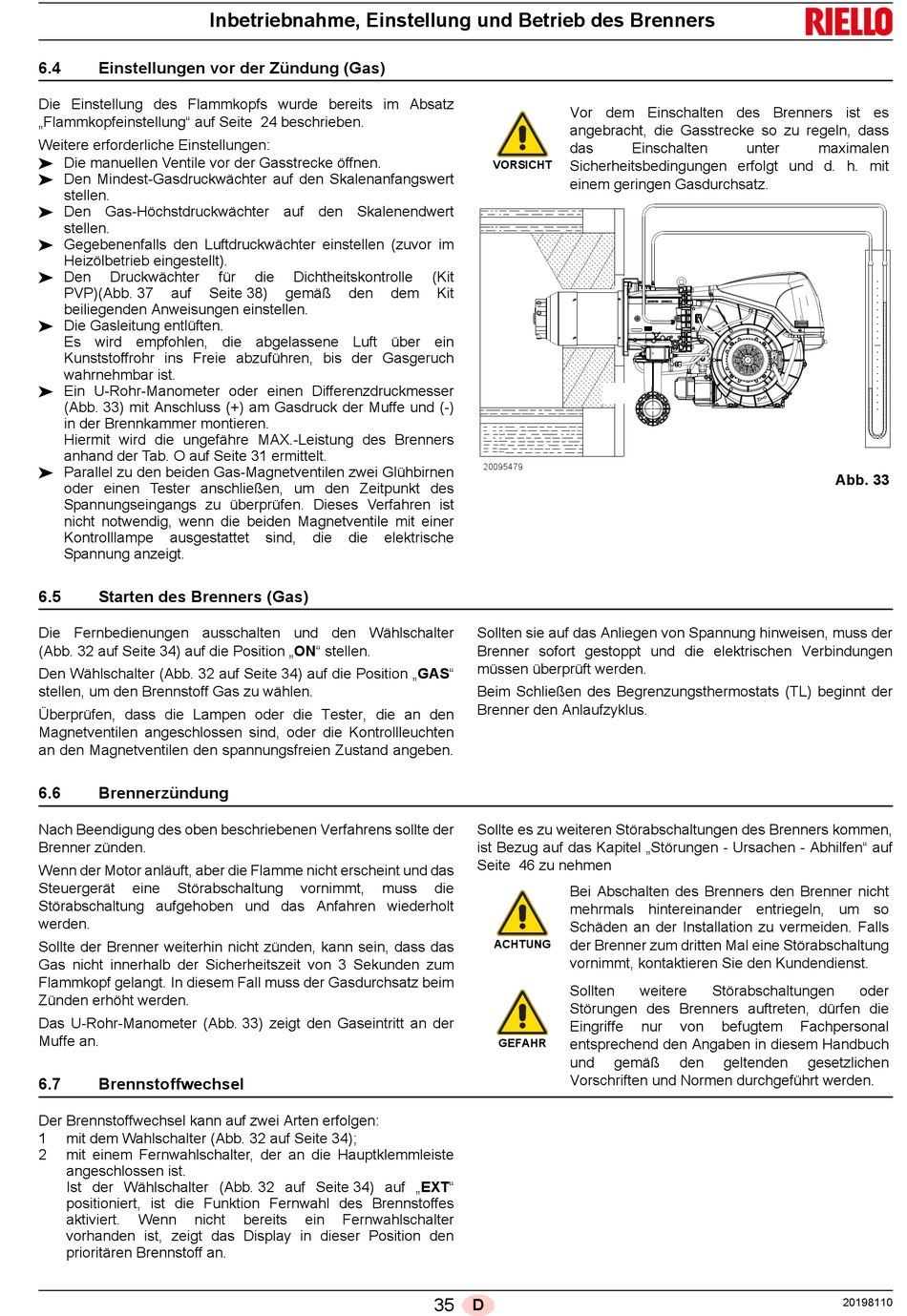

Inbetriebnahme, Einstellung und Betrieb des Brenners
6.4
Einstellungen vor der Zündung (Gas)
Die Einstellung des Flammkopfs wurde bereits im Absatz
„Flammkopfeinstellung" auf Seite 24 beschrieben.
Weitere erforderliche Einstellungen:
Die manuellen Ventile vor der Gasstrecke öffnen.
Den Mindest-Gasdruckwächter auf den Skalenanfangswert
stellen.
Den Gas-Höchstdruckwächter auf den Skalenendwert
stellen.
Gegebenenfalls den Luftdruckwächter einstellen (zuvor im
Heizölbetrieb eingestellt).
Den
Druckwächter
PVP)(Abb. 37
auf
Seite 38)
beiliegenden Anweisungen einstellen.
Die Gasleitung entlüften.
Es wird empfohlen, die abgelassene Luft über ein
Kunststoffrohr ins Freie abzuführen, bis der Gasgeruch
wahrnehmbar ist.
Ein U-Rohr-Manometer oder einen Differenzdruckmesser
(Abb. 33) mit Anschluss (+) am Gasdruck der Muffe und (-)
in der Brennkammer montieren.
Hiermit wird die ungefähre MAX.-Leistung des Brenners
anhand der Tab. O auf Seite 31 ermittelt.
Parallel zu den beiden Gas-Magnetventilen zwei Glühbirnen
oder einen Tester anschließen, um den Zeitpunkt des
Spannungseingangs zu überprüfen. Dieses Verfahren ist
nicht notwendig, wenn die beiden Magnetventile mit einer
Kontrolllampe
ausgestattet
Spannung anzeigt.
6.5
Starten des Brenners (Gas)
Die Fernbedienungen ausschalten und den Wählschalter
(Abb. 32 auf Seite 34) auf die Position „ON" stellen.
Den Wählschalter (Abb. 32 auf Seite 34) auf die Position „GAS"
stellen, um den Brennstoff Gas zu wählen.
Überprüfen, dass die Lampen oder die Tester, die an den
Magnetventilen angeschlossen sind, oder die Kontrollleuchten
an den Magnetventilen den spannungsfreien Zustand angeben.
6.6
Brennerzündung
Nach Beendigung des oben beschriebenen Verfahrens sollte der
Brenner zünden.
Wenn der Motor anläuft, aber die Flamme nicht erscheint und das
Steuergerät
eine
Störabschaltung
Störabschaltung aufgehoben und das Anfahren wiederholt
werden.
Sollte der Brenner weiterhin nicht zünden, kann sein, dass das
Gas nicht innerhalb der Sicherheitszeit von 3 Sekunden zum
Flammkopf gelangt. In diesem Fall muss der Gasdurchsatz beim
Zünden erhöht werden.
Das U-Rohr-Manometer (Abb. 33) zeigt den Gaseintritt an der
Muffe an.
6.7
Brennstoffwechsel
Der Brennstoffwechsel kann auf zwei Arten erfolgen:
1
mit dem Wahlschalter (Abb. 32 auf Seite 34);
2
mit einem Fernwahlschalter, der an die Hauptklemmleiste
angeschlossen ist.
Ist der Wählschalter (Abb. 32 auf Seite 34) auf „EXT"
positioniert, ist die Funktion Fernwahl des Brennstoffes
aktiviert.
Wenn
nicht
vorhanden ist, zeigt das Display in dieser Position den
prioritären Brennstoff an.
für
die
Dichtheitskontrolle
gemäß
den
sind,
die
die
elektrische
vornimmt,
muss
bereits
ein
Fernwahlschalter
VORSICHT
(Kit
dem
Kit
20095479
Sollten sie auf das Anliegen von Spannung hinweisen, muss der
Brenner sofort gestoppt und die elektrischen Verbindungen
müssen überprüft werden.
Beim Schließen des Begrenzungsthermostats (TL) beginnt der
Brenner den Anlaufzyklus.
Sollte es zu weiteren Störabschaltungen des Brenners kommen,
ist Bezug auf das Kapitel „Störungen - Ursachen - Abhilfen" auf
Seite 46 zu nehmen
die
ACHTUNG
GEFAHR
35
D
Vor dem Einschalten des Brenners ist es
angebracht, die Gasstrecke so zu regeln, dass
das
Einschalten
Sicherheitsbedingungen erfolgt und d. h. mit
einem geringen Gasdurchsatz.
Bei Abschalten des Brenners den Brenner nicht
mehrmals hintereinander entriegeln, um so
Schäden an der Installation zu vermeiden. Falls
der Brenner zum dritten Mal eine Störabschaltung
vornimmt, kontaktieren Sie den Kundendienst.
Sollten
weitere
Störabschaltungen
Störungen des Brenners auftreten, dürfen die
Eingriffe
nur
von
befugtem
entsprechend den Angaben in diesem Handbuch
und
gemäß
den
geltenden
Vorschriften und Normen durchgeführt werden.
unter
maximalen
Abb. 33
oder
Fachpersonal
gesetzlichen
20198110
