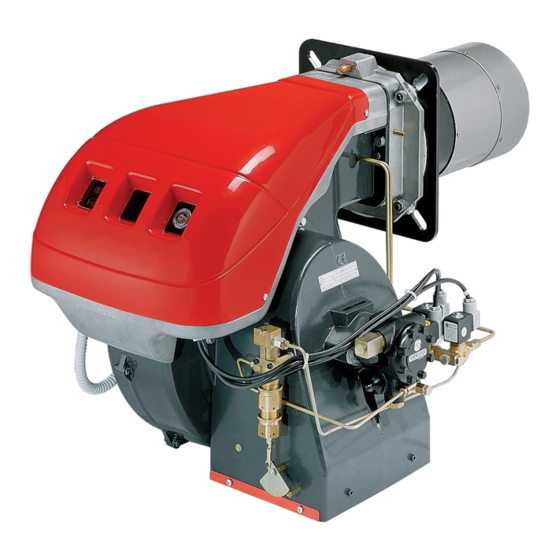

- Seite 1 Montage-, Bedienungs- und Wartungsanleitung Öl-Gebläsebrenner Zweistufiger Betrieb CODE MODELL 3475613 RL 190 673 T1 20011008 RL 190 673 T1 2916075 (11) - 12/2020...
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................................2 Allgemeine Informationen und Hinweise ..........................3 Informationen zur Bedienungsanleitung..............................3 2.1.1 Einleitung........................................3 2.1.2 Allgemeine Gefahren....................................3 2.1.3 Weitere Symbole .......................................3 2.1.4 Übergabe der Anlage und der Bedienungsanleitung ..........................4 Garantie und Haftung ....................................4 Sicherheit und Vorbeugung ..............................5 Einleitung........................................5 Schulung des Personals....................................5 Technische Beschreibung des Brenners.......................... -
Seite 4: Erklärungen
Elektromagnetische Verträglichkeit Die Qualität wird durch ein gemäß ISO 9001:2015 zertifiziertes Qualitäts- und Managementsystem garantiert. Erklärung des Herstellers Die Firma RIELLO S.p.A. erklärt, dass die folgenden Produkte die vom deutschen Standard "1. BImSchV Fassung 26.01.2010” vorgeschriebenen NOx-Grenzwerte einhalten. Produkt Modell Leistung Öl-Gebläsebrenner... -
Seite 5: Allgemeine Informationen Und Hinweise
Allgemeine Informationen und Hinweise Allgemeine Informationen und Hinweise Informationen zur Bedienungsanleitung 2.1.1 Einleitung ACHTUNG MASCHINENTEILE IN BEWEGUNG Die dem Brenner beiliegende Bedienungsanleitung: Dieses Symbol weist darauf hin, dass man sich stellt einen wesentlichen und integrierenden Teil des Produkts mit Armen und Beinen nicht den mechanischen dar und darf von diesem nicht getrennt werden Es muss Teilen, die in Bewegung sind, nähern sollte;... -
Seite 6: Übergabe Der Anlage Und Der Bedienungsanleitung
Allgemeine Informationen und Hinweise 2.1.4 Übergabe der Anlage und der Der Lieferant der Anlage den Anwender genau hinsichtlich folgender Themen informiert: Bedienungsanleitung – dem Gebrauch der Anlage, Bei der Übergabe der Anlage ist es erforderlich, dass: – den eventuellen weiteren Abnahmen, die vor der Aktivie- ... -
Seite 7: Sicherheit Und Vorbeugung
Sicherheit und Vorbeugung Sicherheit und Vorbeugung Einleitung Die Brenner wurden gemäß den gültigen Normen und Richtlinien Die Art und der Druck des Brennstoffs, die Spannung und Fre- unter Anwendung der bekannten Regeln zur technischen Sicher- quenz der Stromversorgung, die Mindest- und Höchstdurchsätze, heit und Berücksichtigung aller möglichen Gefahrensituationen auf die der Brenner eingestellt wurde, die Druckbeaufschlagung entworfen und gebaut. -
Seite 8: Technische Beschreibung Des Brenners
Technische Beschreibung des Brenners Technische Beschreibung des Brenners Technische Daten MODELL RL 190 CODE 3475613 20011008 LEISTUNG 2. Stufe 1423 - 2443 Mcal/h 1224 - 2100 DURCHSATZ kg/h 120 - 206 1. Stufe 759 - 1423 Mcal/h 653 - 1224... -
Seite 9: Brennerbeschreibung
Zur Entriegelung den Druckknopf für eine Dauer zwischen 1 und 3 Sekunden drücken. Störabschaltung des Motors: Entriegelung durch Drücken auf den Druckknopf des Wärmerelais 17)(Abb. 1). 4.3.1 Gewicht - Richtwerte Das Gesamtgewicht des Brenners einschließlich Verpackung wird in der Tabelle angegeben. RL 190 Tab. A 2916075... -
Seite 10: Abmessungen - Richtwerte
Abb. 3 Beispiel: D1246 Durchsatz 65 kg/h: Der Brenner RL 190 kann auf zwei Arten funktionieren: ein- und zweistufig. Durchmesser = 60 cm; Länge = 2 m. Der DURCHSATZ der 1. Stufe wird innerhalb des Bereichs A Falls der Brenner in einer handelsüblich wesentlich kleineren aus den nebenstehenden Kurven gewählt. -
Seite 11: Installation
Kontrolle der Eigenschaften des Brenners WARNING Handhabungen, das Entfernen, das Fehlen des Typenschilds oder anderweitige Mängel hindern an einer sicheren Identifizierung des Produkts und gestalten jegliche nstallations- und Wartungs- WARNING arbeiten schwierig. RIELLO S.p.A. 0036 I−37045 Legnago (VR) Abb. 5 D8965 2916075... -
Seite 12: Kesselplatte
Installation Kesselplatte Die Abdeckplatte der Brennkammer, so wie auf der (Abb. 6) dar- gestellt, vorbohren. Die Position der Gewindebohrungen kann mit der zur Grundausstattung gehörenden Isolierplatte ermittelt werden. RL 190 325-368 M 16 Abb. 6 D455 Flammrohrlänge Die Länge des Flammrohrs wird den Angaben des Kesselherstel- Material 10), zwischen Schamottestein 11) und Flammrohr 9) lers entsprechend gewählt und muss in jedem Fall länger sein,... -
Seite 13: Wahl Der Düsen Für Die 1° Und 2° Stufe
WARNING 8,00 30,8 33,9 36,9 402,1 Die Verwendung von anderen Düsen als jene, die 8,30 31,9 35,2 38,3 417,5 von Riello S.p.A. vorgeschrieben sind und eine 8,50 32,7 36,1 39,2 428,2 nicht ordnungsgemäße periodische Wartung 9,00 34,6 38,2 41,5 453,1 kann dazu führen, dass die von den geltenden... -
Seite 14: Montage Der Düsen
Installation Montage der Düsen Während dieser Einbauphase ist der Brenner noch vom Flamm- rohr getrennt; es kann also die Düse mit dem Steckschlüssel 1)(Abb. 8)(16 mm) montiert werden, dies nach Abnahme der Kunststoffverschlüsse 2)(Abb. 8) und über die mittlere Öffnung der Scheibe für die Stabilisierung der Flamme. -
Seite 15: Einstellung Des Flammkopfs
In der Tabelle (Seite 7, ) den Durchsatz der beiden Düsen mit 18 GPH suchen: 76,4 + 76,4 = 152,8 kg/h. Das Diagramm (Abb. 13) gibt an, dass der Brenner RL 190 für ei- D462 nen Durchsatz von 152,8 kg/h eine Regulierung des Flammkopfs Abb. -
Seite 16: Elektrische Anlage
Nie den Nulleiter mit dem Phasenleiter in Stromversorgungsleitung vertauschen. Ein eventueller Vertausch führt zu einer Störabschaltung mangels Zündung. Die Brenner RL 190 wurden für Schrittschaltungsbetrieb zugelassen. Das bedeutet, dass sie "laut Vorschrift" min- destens ein Mal alle 24 Stunden ausgeschaltet werden müssen, damit das Steuergerät eine Kontrolle seiner Funk- tionstüchtigkeit beim Anfahren vornehmen kann. -
Seite 17: Hydraulische Anlage
Hydraulische Anlage Hydraulische Anlage Brennstoffzuführung Kreisschaltung Explosionsgefahr durch Austreten von Brennstoff Sie besteht aus einer Leitung, die von und zum Tank führt, in der bei vorhandener entzündbarer Quelle. eine Hilfspumpe den Brennstoff unter Druck fließen lässt. Eine Vorsichtsmaßnahmen: Stöße, Reibungen, Fun- Abzweigung des Kreises speist den Brenner. -
Seite 18: Hydraulische Anschlüsse
Hydraulische Anlage Hydraulische Anschlüsse Die Pumpen verfügen über einen Bypass, der Rücklauf und An- saugung miteinander verbindet. Sie sind am Brenner installiert und der Bypass ist mit der Schraube 6)(Abb. 21 Seite 18). Beide Schläuche müssen daher an die Pumpe geschlossen wer- den. -
Seite 19: Brennereinstellung
Brennereinstellung Brennereinstellung Zünden Prüfen Sie die richtige Funktionsweise der Regel-, Brenner Stufe Steuer- und Sicherheitsvorrichtungen. WARNING Den Schalter 1)(Abb. 18) auf "EIN" stellen. Beim ersten Zünden kommt es beim Übergang von der 1. zur 2. Stufe zu einem momentanen Abfall des Brennstoffdrucks, der Abb. -
Seite 20: Anfahren Des Brenners
Brennereinstellung 2° 1° D3281 D3280 gelb grün Bezüglich weiterer Informationen verweisen wir auf Seite 22. Abb. 20 8.2.1 Anfahren des Brenners Startphasen mit progressiven Zeitangaben in Sekunden: Verschluss der TL-Fernsteuerung. Nach etwa 3 Sek.: 0 s: Das Programm der elektrischen Gerät fährt hoch. ... -
Seite 21: Vollbetrieb
Brennereinstellung 8.2.2 Vollbetrieb 8.2.5 Endkontrollen Den lichtelektrischen Widerstand verdunkeln und die Anlage mit TR-Fernsteuerung Fernsteuerungen schließen: Der Brenner muss starten und ca. 5 Sek. nach der Ventilöffnung der 1. Stufe in Störab- Nach dem Anfahrzyklus geht die Steuerung des Elektroventils schaltung fahren. -
Seite 22: Wartung
Wartung Wartung Sicherheitshinweise für die Wartung Die regelmäßige Wartung ist für die gute Funktionsweise, die Si- Vor dem Ausführen jeglicher Wartungs-, Reinigungs- oder Prü- cherheit, die Leistung und Nutzungsdauer des Brenners wesentlich. farbeiten: Sie ermöglicht es, den Verbrauch und die Schadstoffemissionen zu verringern sowie das Produkt über die Zeit hinweg zuverlässig Die Stromversorgung des Brenners durch Betäti- zu erhalten. -
Seite 23: Öffnen Des Brenners
Wartung Lichtelektrischer Widerstand (Abb. 23) Flammensichtfenster (Abb. 24) Das Glas von eventuellem Staub befreien. Den Flammenfühler Das Glas bei Bedarf reinigen. 1) kräftig nach außen ziehen. D709 Abb. 24 D1254 Schläuche Kontrollieren Sie, ob der Zustand der Schläuche gut ist. Abb. -
Seite 24: Diagnostik Des Anlaufprogramms
Wartung Diagnostik des Anlaufprogramms Die Bedeutung der verschiedenen Anzeigen während des An- laufprogramms werden in folgender Tabelle erklärt: Farbcodetabelle Sequenzen Farbcode Vorbelüftung Zündung Betrieb mit Flamme OK Betrieb mit schwacher Flamme Stromversorgung unter ~ 170V Störabschaltung Fremdlicht Erläuterung: gelb grün Entriegelung des Steuergeräts und Verwendung der Diagnostik Das mitgelieferte Steuergerät verfügt über eine Diagnosefunkti- Das Steuergerät erzeugt eine Impulssequenz (im Abstand von 1... -
Seite 25: Softwarediagnostik
Wartung Softwarediagnostik Liefert eine Analyse des Brennerlebens mittels optischer PC-Ver- Die Taste 1 Sekunde lang loslassen, dann erneut länger als 3 bindung, mit Angabe der Betriebsstunden, der Anzahl und Arten Sekunden drücken, bis ein weiteres gelbes Blinkzeichen zu der Störabschaltungen, der Seriennummer des Steuergeräts, sehen ist. - Seite 26 Wartung SIGNAL STÖRUNGEN MÖGLICHE URSACHEN EMPFOHLENE ABHILFEN 7 Blinkzeichen Flammenabtrennung 34 - Kopf schlecht eingestellt oder verschmutzt... Einstellen, siehe Seite 13, Abb. 13 35 - Zündelektroden falsch eingestellt oder verschmutzt..Einstellen, siehe Seite 13, Abb.
-
Seite 27: Schaltplan Der Schalttafel
Schaltplan der Schalttafel Schaltplan der Schalttafel Zeichnungsindex Angabe von Verweisen RMO 88... Funktionsplan 400V RMO 88... Funktionsplan 230V RMO 88... Funktionsplan Elektrische Anschlüsse durch Installateur 400V Elektrische Anschlüsse durch Installateur 230V Angabe von Verweisen / 1 . A 1 Blatt Nr. Koordinaten 2916075... - Seite 28 Schaltplan der Schalttafel 2916075...
- Seite 29 Schaltplan der Schalttafel 2916075...
- Seite 30 Schaltplan der Schalttafel 2916075...
- Seite 31 Schaltplan der Schalttafel 2916075...
- Seite 32 Schaltplan der Schalttafel 2916075...
- Seite 33 Schaltplan der Schalttafel Legende zu den Schaltplänen - Steuergerät - Bauteile des Brenners - Bauteile des Kessels - Feinsicherung - Wärmerelais - Fotoelektrischer widerstand - Störabschaltung-Fernmeldung - Stundenzähler der 1. Stufe - Stundenzähler der 2. Stufe - Motorkontaktgeber - Schalter - Gebläsemotor - Brenner-Erdung - Trennschalter dreiphasig...
