XENYX X1204USB/1204USB User Manual
TELEFONE/STRG R(oom)
Verwenden Sie diesen Regler, um den Kontrollraum-Ausgangspegel bzw. die
Kopfhörerlautstärke einzustellen.
CD/TAPE ZUM HAUPT
Bei gedrücktem CD/TAPE TO MAIN-Schalter wird der 2-Spur-Eingang auf den
Main Mix geroutet und dient somit als zusätzlicher Eingang für Bandmaschinen.
Hier können Sie auch MIDI-Instrumente oder andere Signalquellen anschließen,
die keiner weiteren Bearbeitung bedürfen. Gleichzeitig deaktiviert dieser Schalter
die Verbindung zwischen Main Mix und Tape.
ENERGIE
Die blaue POWER-LED zeigt an, dass das Gerät eingeschaltet ist.
+48 V
Die rote LED „+48 V" leuchtet, wenn die Phantomspeisung eingeschaltet ist. Die
Phantomspeisung ist für Kondensatormikrofone notwendig und wird über den
Schalter auf der Geräterückseite aktiviert.
◊ ◊
Bitte schließen Sie bei eingeschalteter Phantomspeisung keine
Mikrofone an das Mischpult (oder die Stagebox/Wallbox) an. Schließen
Sie Mikrofone an, bevor Sie die Stromversorgung einschalten.
Außerdem sollten die Monitor-/PA-Lautsprecher stumm geschaltet
werden, bevor Sie die Phantomspeisung aktivieren. Warten Sie
nach dem Einschalten ca. eine Minute, um die Systemstabilisierung
zu ermöglichen.
PEGELMESSER
Der hochpräzise Pegelmesser zeigt genau den passenden Signalpegel an.
LEVEL-EINSTELLUNG:
Bei der Aufnahme auf ein digitales Gerät sollte die Spitzenwertanzeige des
Recorders 0 dB nicht überschreiten. Dies liegt daran, dass im Gegensatz zu
analogen Aufnahmen leicht zu hohe Pegel zu unangenehmen digitalen
Verzerrungen führen können.
Bei der Aufnahme auf ein analoges Gerät sollten die VU-Meter des
Aufnahmegeräts ca. +3 dB bei niederfrequenten Signalen (zB Kickdrum).
Aufgrund ihrer Trägheit neigen VU-Meter dazu, bei Frequenzen über 1 kHz einen
zu niedrigen Signalpegel anzuzeigen. Deshalb sollte beispielsweise eine Hi-Hat
nur bis -10 dB gefahren werden. Snare Drums sollten auf ca. 0dB.
Die Peakmeter Ihres XENYX zeigen den Pegel nahezu
frequenzunabhängig an. Für alle Signalarten wird ein Aufnahmepegel
von 0 dB empfohlen.
MODUS (nur 1204FX)
Der MODE-Schalter bestimmt, ob der SOLO-Schalter der Kanäle als PFL
(Pre Fader Listen) oder als Solo (Solo In Place) arbeitet.
PFL
Um die PFL-Funktion zu aktivieren, drücken Sie den MODE-Schalter. Die PFL-
Funktion sollte in der Regel zur Verstärkungseinstellung verwendet werden. Das
Signal wird Pre-Fader zugeführt und dem Mono-PFL-Bus zugewiesen. In der
Einstellung „PFL" funktioniert nur die linke Seite des Peakmeters. Fahren Sie die
einzelnen Kanäle bis zur 0-dB-Marke des VU-Meters.
Solo
Wenn der MODE-Schalter nicht gedrückt ist, ist der Stereo-Solo-Bus aktiv. Solo ist
die Abkürzung für „Solo In Place". Dies ist die übliche Methode, um ein einzelnes
Signal oder eine Gruppe von Signalen abzuhören. Sobald ein Solo-Schalter
gedrückt wird, werden alle nicht angewählten Kanäle im Regieraum (und
Kopfhörer) stumm geschaltet, wodurch das Stereo-Panning erhalten bleibt. Der
Solo-Bus kann die Ausgangssignale der Kanal-Pan-Regler, der Aux-Sends und der
Stereo-Line-Eingänge führen. Der Solo-Bus ist in der Regel post-fader geschaltet.
◊ ◊
Der PAN-Regler im Kanalzug bietet eine konstante
Leistungscharakteristik. Das bedeutet, dass das Signal immer einen
konstanten Pegel hat, unabhängig von seiner Position im Stereo-
Panorama. Wenn der PAN-Regler aus der Mitte ganz nach links oder
rechts bewegt wird, erhöht sich der Pegel in diesem Kanal um 4 dB.
Dadurch wird sichergestellt, dass das Audiosignal in der Mitte nicht
lauter ist. Aus diesem Grund werden bei aktivierter Solo-Funktion (Solo
in Place) Audiosignale der Kanäle mit PAN-Reglern, die nicht ganz nach
links oder rechts verschoben wurden, mit einer geringeren Lautstärke
angezeigt als bei der PFL-Funktion.
Solo-Signale werden in der Regel über die Control Room-Ausgänge und den
Kopfhöreranschluss abgehört und von den Pegelanzeigen angezeigt. Wird ein
Solo-Schalter gedrückt, werden die Signale von Tape-Eingang, Alt 3-4 und
Main Mix von den Control Room-Ausgängen, dem Kopfhöreranschluss und der
Pegelanzeige gesperrt.
HAUPT-SOLO (nur 1204FX)
Die MAIN SOLO-LED leuchtet, sobald ein Kanal- oder Aux-Send-Solo-Schalter
gedrückt wird. Außerdem muss der MODE-Schalter auf „Solo" stehen.
PFL (nur 1204FX)
Die PFL-LED zeigt an, dass sich das Peakmeter im PFL-Modus befindet.

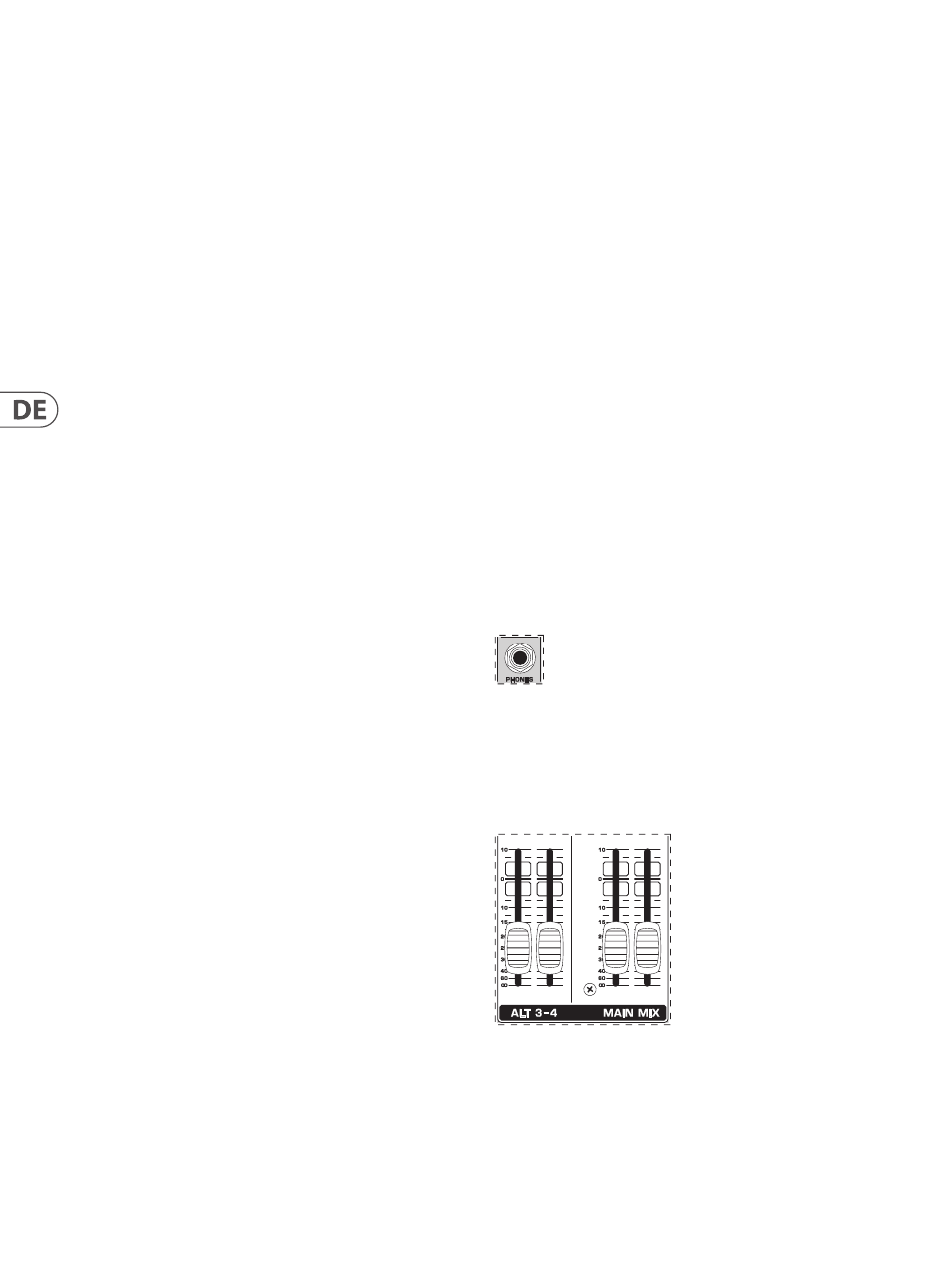

Abb. 2.12: PHONES-Anschluss
TELEFONE
An diesen 6,3-mm-TRS-Anschluss können Sie Kopfhörer anschließen. Das Signal
am PHONES-Anschluss wird vom Control Room-Ausgang ausgegeben.

2.3.7 Alt 3-4 und Main Mix Fader

Abb. 2.13: Alt 3-4 und Main Mix Fader
Verwenden Sie die hochpräzisen Qualitätsfader, um den Ausgangspegel der
Subgruppe Alt 3-4 und des Main Mix zu steuern.
