7 XENYX 502/802/1002/1202 Bedienungsanleitung
CLIP
Die CLIP-LEDs der Monokanäle leuchten auf, wenn das Eingangssignal zu
hoch ausgesteuert ist. Senken Sie in diesem Fall die Vorverstärkung mit dem
GAIN-Regler ab, bis die LED erlischt.
2.2 Stereokanäle
2.2.1 Stereo Line-Eingänge
LINE IN
Jeder Stereokanal verfügt über zwei symmetrische
Line-Pegeleingänge auf Klinkenbuchsen für den
linken und rechten Kanal. Wenn ausschließlich
die mit "L" bezeichnete Buchse benutzt wird,
arbeitet der Kanal in mono. Die Stereokanäle sind
für typische Line-Pegelsignale konzipiert.
Beide Buchsen können auch mit einem
unsymmetrisch beschalteten Stecker belegt werden.
2.2.2 Equalizer Stereokanäle (802)
Das XENYX 802 besitzt in jedem Stereokanal
einen 3-Band Equalizer. Dieser ist natürlich
stereo ausgelegt, die Filtercharakteristiken
und Trennfrequenzen sind gleich denen der
Monokanäle. Ein Stereo-Equalizer ist besonders
dann gegenüber zwei Mono-Equalizern
vorzuziehen, wenn die Frequenzgangkorrektur
eines Stereosignals erforderlich ist. Bei Mono-
Equalizern können oft Einstellunterschiede
zwischen dem linken und rechten Kanal entstehen.
2.2.3

FX Send-Wege, Balance- und Pegeleinstellung

FX
Die FX Send-Wege der Stereokanäle funktionieren
genauso wie die der Monokanäle. Da die FX-Wege
beide mono sind, wird das Signal auf einem Stereokanal
erst zu einer Monosumme gemischt, bevor es auf den
FX-Bus (Sammelschiene) gelangt. Der 502 besitzt keine
FX Send-Wege.
BAL
Der (Bal)ance-Regler bestimmt den relativen Anteil
zwischen dem linken und rechten Eingangssignal,
bevor beide Signale auf den linken bzw. rechten
Main Mix-Bus geleitet werden. Wird ein Kanal über
den linken Line-Eingang mono betrieben, so hat
dieser Regler die gleiche Funktion wie die PAN-Regler der Monokanäle.
LEVEL
Wie auch bei den Monokanälen bestimmt der LEVEL-Regler in den Stereokanälen
den Pegel des Kanalzugs im Main Mix.
+4/-10
Die Stereoeingänge des XENYX 1002 und 1202 besitzen zur
Eingangspegelanpassung einen Schalter, mit dem Sie die
Eingangsempfindlichkeit zwischen +4 dBu und -10 dBV umschalten
können. Bei 10 dBV (Homerecording-Pegel) reagiert der Eingang
empfindlicher als bei +4 dBu (Studiopegel).
behringer.com
2.3
2.3.1
STEREO AUX RETURN
Nur 802: die STEREO AUX RETURN-Buchsen dienen als
Rückweg für den Effektmix, den Sie mit Hilfe der
FX-Reglererzeugt haben. Schließen Sie hier also das
Ausgangssignal des Effektgerätes an. Sie können diese
Buchsen auch als zusätzliche Eingänge benutzen,
müssen dann aber das Effektsignal über einen anderen Kanal
wieder in das Pult einspielen. Mit dem Kanal-EQ können Sie dann den
Frequenzgang des Effektsignals beeinflussen.
Falls Sie einen Kanal als Effektrückweg benutzen,
◊
muss der FX-Regler des betreffenden Kanals
auf Linksanschlag stehen, da Sie sonst eine

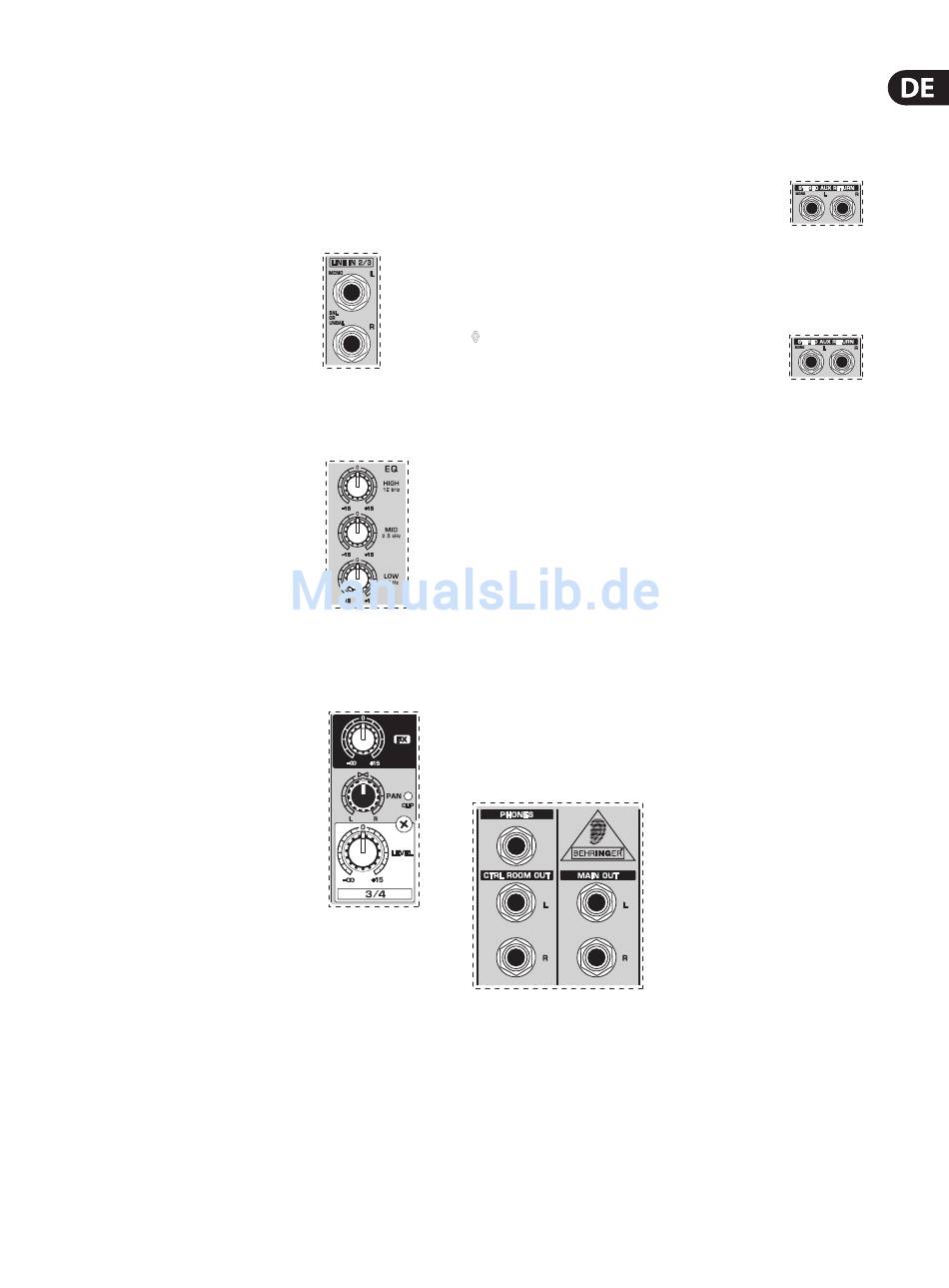

Abb. 2.4: Stereo-Line-Eingänge
Rückkopplung erzeugen!
Falls nur die linke Buchse angeschlossen wird, ist der
AUX RETURN automatisch auf mono geschaltet. Mit dem
AUX RETURN-Regler wird letztendlich der Anteil des Effektsignals im
Main Mix bestimmt.
FX SEND
An die FX SEND-Buchse (nicht 502) schließen Sie den Eingang des Effektgerätes
an, da hier das post-Fader FX-Signal anliegt, das Sie über die FX-Regler der
Eingangskanäle ausgekoppelt haben. Den Pegel an dieser Buchse stellen Sie mit
dem FX SEND-Regler der Main-Sektion ein (nur 1002 und 1202).
2.3.2
Abb. 2.5: Die Klangregelung
der Stereoeingangskanäle
PHONES/CONTROL ROOM
Der PHONES-Anschluss (oben im Anschlussfeld) ist als Stereoklinkenbuchse
ausgelegt. Hier schließen Sie Ihren Kopfhörer an. Die CTRL ROOM OUT-
Buchsen (unsymmetrisch beschaltete Klinkenbuchsen) dienen zur Kontrolle der
Summensignale (Effektmix und Main Mix) sowie der Einzelsignale. Über den
PHONES/CONTROL ROOM-Regler bestimmen Sie den Pegel beider Ausgänge.
Der 502 besitzt keinen CONTROL ROOM-Ausgang.
Abb. 2.6: Die FX Send/
Balance/Level-Regler
Abb. 2.9: Monitor-/Main Mix-Anschlüsse
MAIN MIX
Die MAIN OUT-Buchsen sind unsymmetrisch beschaltet und sind als
Monoklinkenbuchsen ausgeführt. Hier liegt das Main Mix-Summensignal mit
einem Pegel von 0 dBu an. Mit dem MAIN MIX-Fader können Sie die Lautstärke
dieses Ausgangs einstellen. Die XENYX-Mixer 502 und 802 besitzen für diesen
Zweck je einen Drehregler.

Anschlussfeld und Main-Sektion

Effektweg Send/Return

Monitor- und Main Mix

Abb. 2.7: FX Send/
Return-Anschlüsse
Abb. 2.8: FX Send/
Return-Regler
