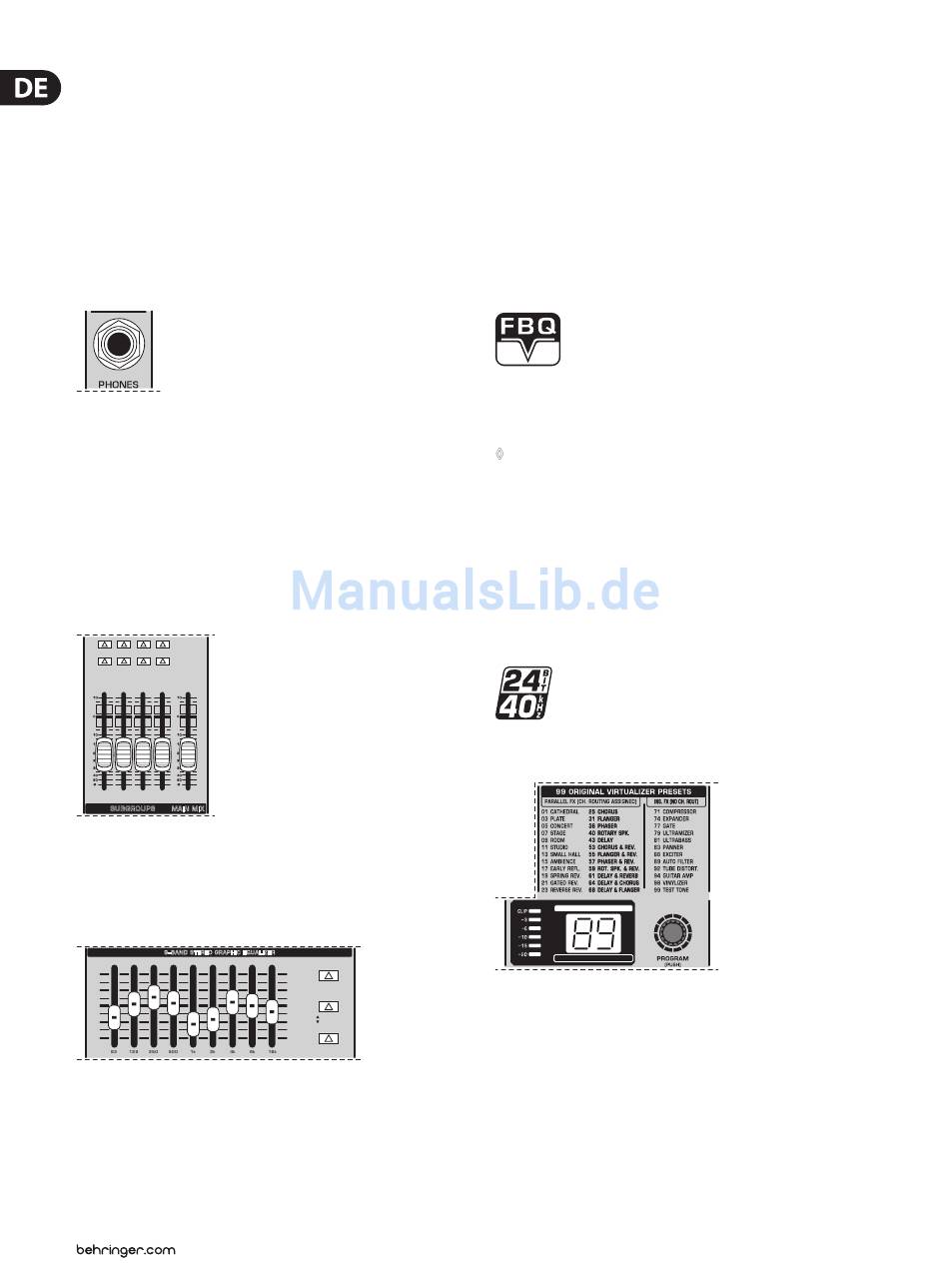

EURORACK UB2442FX-PRO/UB2222FX-PRO/UB1832FX-PRO/UB1622FX-PRO Bedienungsanleitung
MAIN SOLO
Die MAIN SOLO-LED leuchtet, sobald einer der Kanal- bzw. Aux Send-Solo-
Schalter gedrückt ist. Dabei muss der MODE-Schalter auf „Solo" stehen.
PFL
Die PFL-LED zeigt an, dass das Peak-Meter in den PFL-Modus geschaltet ist.
PHONES-Buchse
An diese 6,3-mm-Stereoklinkenbuchse können Sie Ihren Kopfhörer anschließen
(UB2442FX-PRO: 2 Phones-Buchsen). Das dem PHONES-Anschluss zugeführte
Signal wird vom Control Room-Ausgang abgegriffen.
All Model
Abb. 2.17: PHONES-Buchse
2.3.11 Subgruppen- und main mix-fader
Mit den hochpräzisen Qualitäts-Fadern regeln Sie den Ausgangspegel der
Subgruppen und des Main Mix.
LEFT/RIGHT-Schalter
Die oberhalb der Subgruppen-Fader angeordneten Schalter weisen das
Subgruppen-Signal wahlweise auf die linke oder rechte Seite des Main-Busses zu.
Ebenso können Sie es auf beide Seiten oder keine zuweisen. Im zuletzt genannten
Fall liegt der Submix dann nur an den entsprechenden Subgruppen ausgängen an.
LEFT
LEFT
LEFT
LEFT
RIGHT
RIGHT
RIGHT
RIGHT
1
2
3
4
MAIN
5
6
7
8
MIX
10
10
0
0
10
10
15
15
20
20
25
25
30
30
40
40
60
60
00
00
SUBGROUPS
MAIN MIX
UB2442FX-PRO
Abb. 2.18: Die Subgruppen- und Main Mix-Fader
3. Grafischer 9-Band Equalizer
(Nur UB1832FX-PRO)
9–BAND STEREO GRAPHIC EQUALIZER
+12
+6
0
–6
–12
Abb. 3.1: Der grafische Stereo-Equalizer des UB1832FX-PRO
Mit Hilfe des grafischen Stereo-Equalizers können Sie den Klang den räumlichen
Gegebenheiten anpassen.
+12
FBQ FEEDBACK
+6
DETECTION
0
MAIN MIX
–6
MONITOR
–12
EQ IN
UB1832FX-PRO
EQUALIZER
Mit diesem Schalter nehmen Sie den grafischen Equalizer in Betrieb.
MAIN MIX/MONITOR
Der Stereo-Equalizer bearbeitet den Main Mix, wenn der Schalter sich in
der oberen Position befindet. Für den Monitormix ist der Equalizer dann
ohne Wirkung.
Der Equalizer bearbeitet den Monitormix (mono), wenn der Schalter gedrückt ist,
wobei der Main Mix unbeeinflusst bleibt.
FBQ FEEDBACK DETECTION
Der Schalter aktiviert das FBQ Feedback Detection System.
Es nutzt die LEDs in den beleuchteten Frequenzband-Fadern,
indem die Bänder mit den Feedback-Frequenzen durch hell
leuchtende LEDs hervor gehoben werden. Senken Sie gegebenen-
falls das betreffende Frequenzband etwas ab, um Rückkopplungen (Feedback)
zu vermeiden. Der grafische Stereo-Equalizer muss eingeschaltet sein, damit Sie
die Funktion nutzen können.
◊
Logischerweise muss hierzu mindestens ein, besser mehrere
Mikrofonkanäle geöffnet sein, da sonst kein Feedback entstehen kann!
Rückkopplungen entstehen besonders häufig im Bereich der Bühnenmonitore,
da diese ja in den Bereich der Mikrofone strahlen. Nutzen Sie die FBQ Feedback
Detection also auch für den Monitormix, indem Sie den Equalizer in den
Monitorweg schalten (siehe MAIN MIX/MONITOR).
4. Digitaler Effektprozessor
24-BIT MULTI-FX PROCESSOR
Hier finden Sie eine Übersicht aller Presets des Multi-
Effektprozessors. Dieses eingebaute Effektmodul bietet Ihnen
hochwertige Standardeffekte wie z. B. Hall, Chorus, Flanger,
Echo und diverse Kombinations effekte. Über den Aux Send
FX in den Kanälen und den Aux Send FX-Masterregler bestimmen Sie die
Eingangssignale des Effektprozessors.
24–BIT DUAL ENGINE DSP
24–BIT A/D & D/A CONVERTER
LEVEL
Abb. 4.1: Das digitale Effektmodul
Der eingebaute digitale Stereoeffektprozessor hat den Vorteil, dass er nicht
verkabelt werden muss. Damit wird die Gefahr von Brummschleifen oder
ungleichen Pegeln von vornherein ausgeschlossen und so die Handhabung
wesentlich vereinfacht.
Bei diesen Presets handelt es sich um klassische „Zumisch effekte". Wenn Sie
den STEREO AUX RETURN FX-Regler aufdrehen, entsteht also eine Mischung
aus dem Kanalsignal (trocken) und dem Effektsignal. Die Balance zwischen den
beiden Signalen steuern Sie mit dem Kanal-Fader und dem STEREO AUX RETURN
FX-Regler.
All Models
