2.3.7 Alt 3-4 und Main Mix-Fader

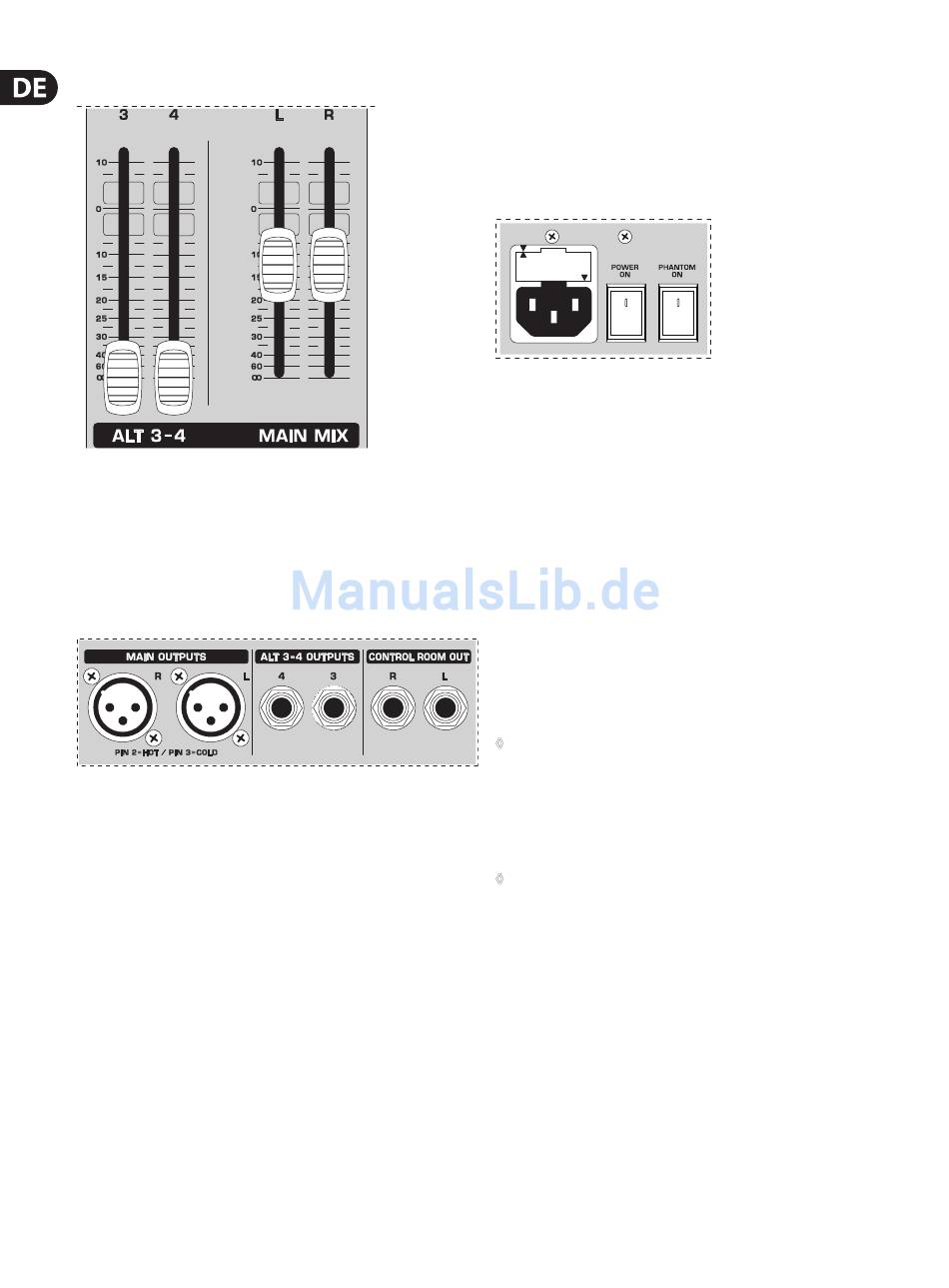

Abb. 2.13: Alt 3-4 und Main Mix-Fader
Mit den hochpräzisen Qualitäts-Fadern regeln Sie den Ausgangspegel der Alt 3-4
Subgruppe und des Main Mix.
2.4 Die Rückseite des UB1204FX-PRO/
UB1204-PRO
2.4.1 Main Mix-Ausgänge, Alt 3-4-Ausgänge und
Control Room-Ausgänge
Abb. 2.14: Main Mix-Ausgänge, Alt 3-4-Ausgänge und Control Room-Ausgänge
MAIN OUTPUTS
Die MAIN-Ausgänge führen das MAIN MIX-Signal und sind als symmetrische
XLR-Buchsen mit einem Nominalpegel von +4 dBu ausgelegt.
ALT 3-4 OUTPUTS
Die ALT 3-4-Ausgänge sind unsymmetrisch und führen das Summensignal der
Kanäle, die Sie mittels MUTE-Schalter auf diese Gruppe gelegt haben. Sie können
damit eine Subgruppe z. B. an ein weiteres Mischpult weiterleiten oder diesen
Ausgang parallel zu den Main Outputs als Recording-Ausgang benutzen. So sind
Sie in der Lage, vier Spuren gleichzeitig aufzunehmen. Als Sahnehäubchen
können Sie diese vier Ausgänge mit Y-Kabeln belegen und Ihren 8-Spur-Rekorder
so verkabeln, dass Sie 2 x 4 Spuren zur Verfügung haben (z. B. Kanal 1 auf Spur 1
und Spur 2 usw.). Im ersten Durchgang nehmen Sie dann die Spuren 1, 3, 5 und 7
auf, im zweiten die Spuren 2, 4, 6 und 8.
CONTROL ROOM OUTPUTS
Der Control Room-Ausgang wird im Normalfall mit der Monitoranlage
im Regieraum verbunden und stellt die Stereo summe bzw. eventuelle
Solosignale bereit.
2.4.2 Spannungsversorgung, Phantomspeisung
und Sicherung
Abb. 2.15: Spannungsversorgung und Sicherung
SICHERUNGSHALTER / IEC-KALTGERÄTEBUCHSE
Die Netzverbindung erfolgt über eine IEC-Kaltgerätebuchse. Sie entspricht den
erforderlichen Sicherheitsbestimmungen. Ein passendes Netzkabel gehört zum
Lieferumfang. Beim Ersetzen der Sicherung sollten Sie unbedingt den gleichen
Typ verwenden.
POWER-Schalter
Mit dem POWER-Schalter nehmen Sie das Mischpult in Betrieb.
PHANTOM-Schalter
Mit dem PHANTOM-Schalter aktivieren Sie die Phantomspeisung für die
XLR-Buchsen der Monokanäle, die für den Betrieb von Kondensatormikrofonen
erforderlich ist. Die rote +48 V-LED leuchtet, wenn die Phantomspeisung
eingeschaltet ist. Der Einsatz von dynamischen Mikrofonen ist in der Regel
weiterhin möglich, sofern sie symmetrisch beschaltet sind. Wenden Sie sich im
Zweifel an den Hersteller des Mikrofons!
◊
Bei eingeschalteter Phantomspeisung dürfen keine Mikrofone an
das Pult (oder die Stagebox/Wallbox) angeschlossen werden.
Schließen Sie die Mikro fone vor dem Einschalten an. Außerdem sollten
die Monitor/PA-Lautsprecher stumm geschaltet werden, bevor Sie
die Phantomspeisung in Betrieb nehmen. Warten Sie nach dem
Einschalten ca. eine Minute, bevor Sie die Eingangsverstärkung ein-
stellen, damit sich das System vorher stabilisieren kann.
◊
Achtung! Verwenden Sie keinesfalls unsym metrisch beschaltete XLR-
Verbindungen (PIN 1 und 3 verbunden) an den MIC-Eingangsbuchsen,
wenn Sie die Phantomspeisung in Betrieb nehmen wollen.
SERIENNUMMER
Die Seriennummer ist wichtig für ihren Garantieanspruch. Beachten Sie hierzu
bitte die Hinweise in Kapitel 1.3.3.
