XENYX X1204USB/1204USB User Manual
2.4 Vista traseira de 1204USB / X1204USB
2.4.1 Saídas de mix principal, saídas Alt 3-4 e saídas da
sala de controle

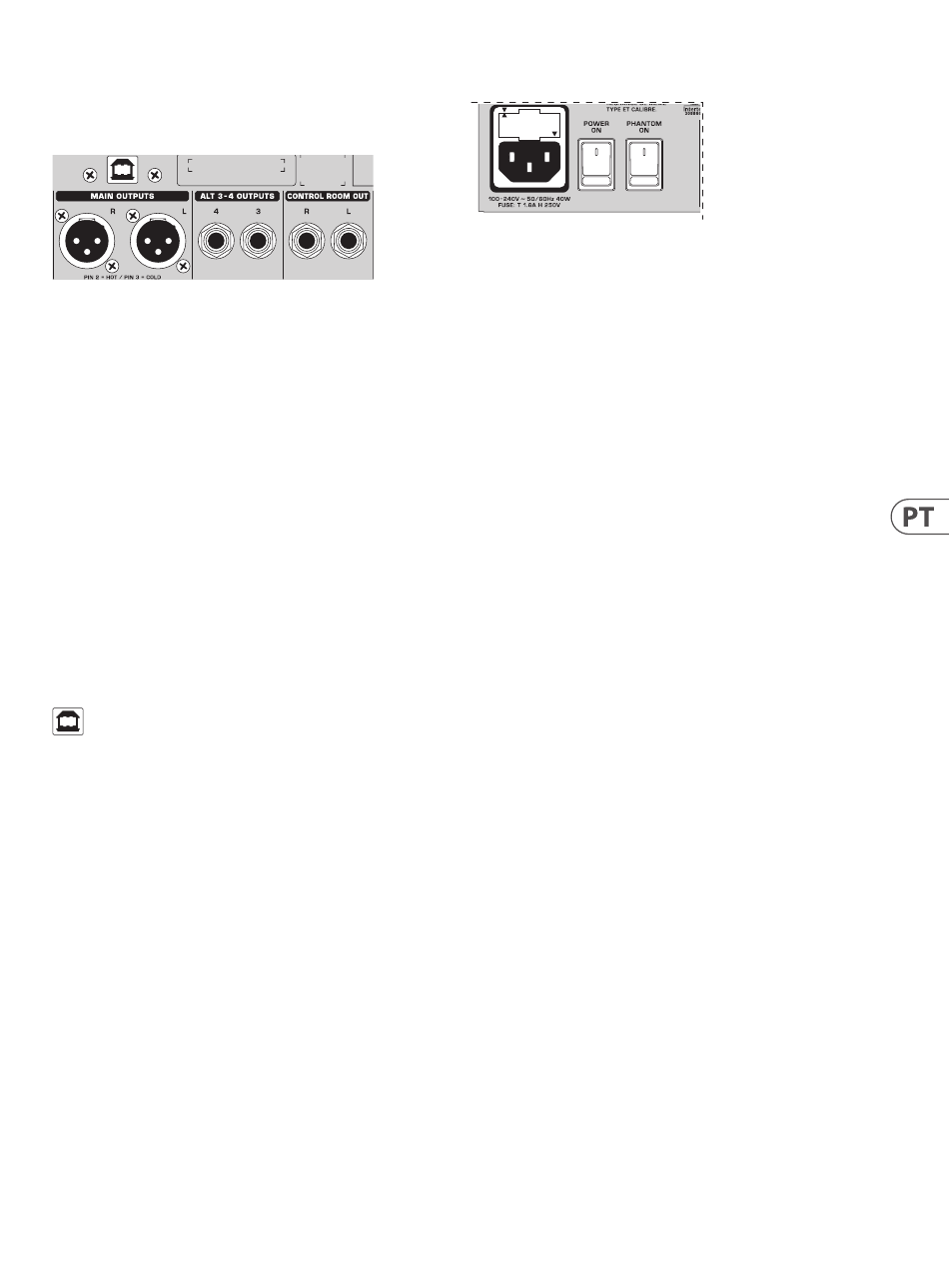

Fig. 2.14: Saídas do mix principal, saídas Alt 3-4 e saídas da sala de controle
SAÍDAS PRINCIPAIS
As saídas MAIN transportam o sinal MAIN MIX e estão em conectores XLR
balanceados com um nível nominal de +4 dBu.
ALT 3-4 SAÍDAS
As saídas ALT 3-4 são desequilibradas e carregam os sinais dos canais que você
atribuiu a este grupo usando a chave MUTE. Isso pode ser usado para encaminhar
um subgrupo para outro console de mixagem, por exemplo, ou pode ser usado
como uma saída de gravação trabalhando em conjunto com a saída principal. Isso
significa que você pode gravar em quatro trilhas simultaneamente. A cereja do
bolo, por assim dizer, é que você pode conectar cabos Y a essas quatro saídas e, em
seguida, conectar seu gravador de 8 trilhas de forma que você tenha 2 x 4 trilhas
(por exemplo, o canal 1 alimenta a trilha 1 e a trilha 2, etc.). Na primeira passagem
de gravação, você grava nas faixas 1, 3, 5 e 7 e na segunda passagem, nas faixas
2, 4, 6 e 8.
SAÍDAS DA SALA DE CONTROLE
A saída da sala de controle é normalmente conectada ao sistema de monitor na
sala de controle e fornece a mixagem estéreo ou, quando necessário, o sinal solo.
Entrada / saída USB
Fig. 2.15 Entrada / saída USB
A linha de mixer XENYX possui conectividade USB embutida, permitindo que sinais
estéreo sejam enviados de e para o mixer e um computador. O áudio enviado do
mixer para um computador é idêntico ao MAIN MIX. O áudio enviado ao mixer de
um computador pode ser roteado para o mix principal com o botão 2-TR / USB
TO MAIN.
Conecte o plugue USB tipo B no conector USB do mixer e a outra extremidade
em uma porta USB livre do computador. Não há drivers necessários, mas
recomendamos que os usuários de PC instalem o driver ASIO incluído. O driver
também pode ser baixado em behringer.com.
2.4.2 Fonte de tensão, alimentação fantasma e fusível
Fig. 2.16: Alimentação de tensão e fusível
FUSÍVEL
O console é conectado à rede elétrica por meio do cabo fornecido, que atende aos
padrões de segurança exigidos. Os fusíveis queimados só devem ser substituídos
por fusíveis do mesmo tipo e classificação.
RECEPTÁCULO DE REDE IEC
A ligação à rede é feita através de um cabo com conector de rede IEC. Um cabo de
alimentação apropriado é fornecido com o equipamento.
POTÊNCIA
Use a chave POWER para ligar o console de mixagem.
FANTASMA
A chave PHANTOM ativa a fonte de alimentação fantasma para os conectores
XLR dos canais mono necessários para operar microfones condensadores. O LED
vermelho de +48 V acende quando a alimentação phantom está ligada. Como
regra, os microfones dinâmicos ainda podem ser usados com a alimentação
phantom ligada, desde que estejam conectados em uma configuração
balanceada. Em caso de dúvida, entre em contato com o fabricante do microfone!
◊ ◊
Depois que a fonte de alimentação phantom for ligada, não conecte
microfones ao mixer (ou à stagebox / wallbox). Conecte os microfones
antes de ligar a alimentação fantasma. Além disso, os alto-falantes
do monitor / PA devem ser silenciados antes de ativar a fonte de
alimentação fantasma. Após ligar, aguarde aprox. um minuto para
permitir que o sistema se estabilize.
◊ ◊
Cuidado! Você nunca deve usar conectores XLR não balanceados (PIN 1
e 3 conectados) nos conectores de entrada MIC se quiser usar a fonte de
alimentação fantasma.
NÚMERO DE SÉRIE
Observe as informações importantes sobre o número de série fornecidas no
capítulo 1.3.3.
