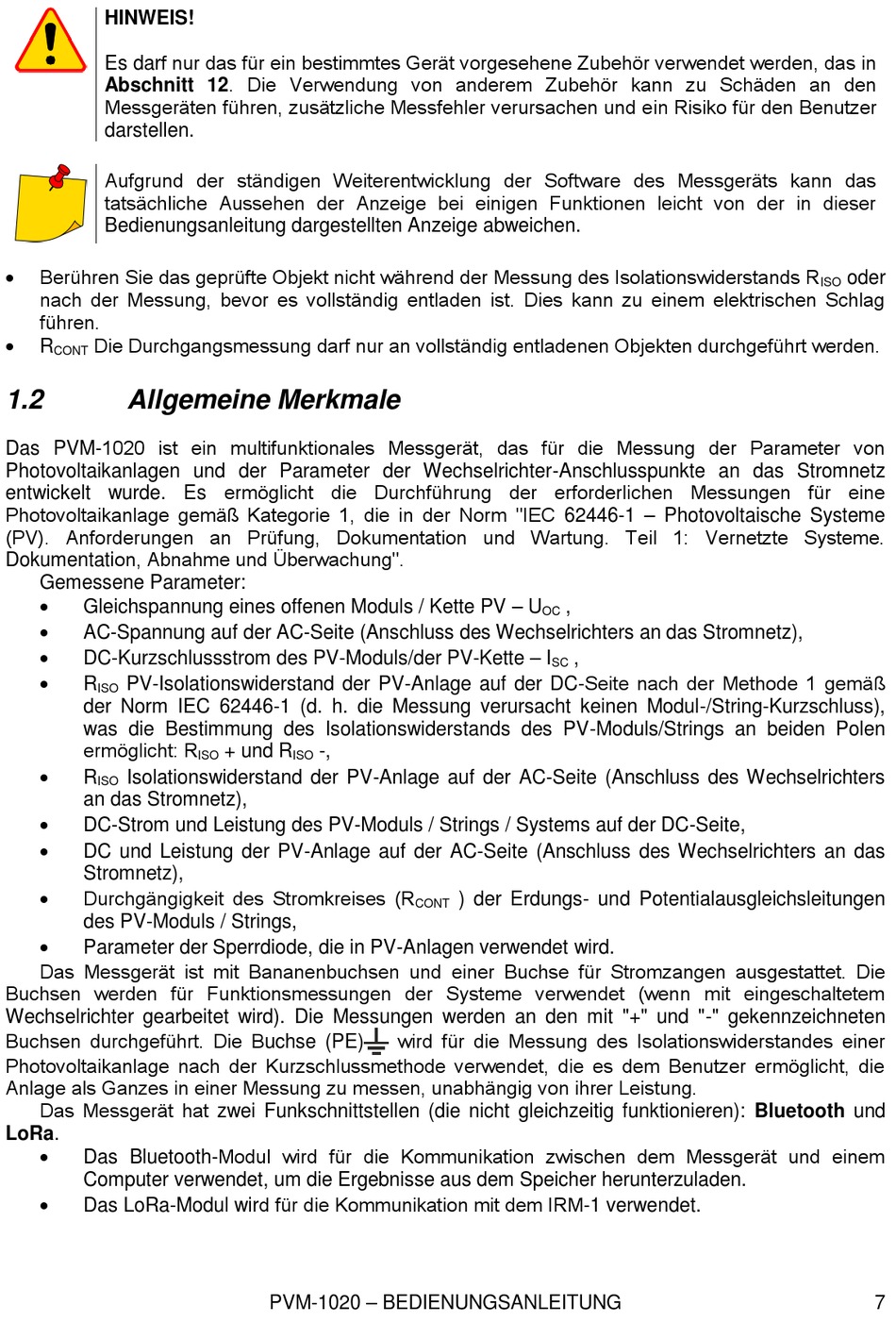

HINWEIS!
Es darf nur das für ein bestimmtes Gerät vorgesehene Zubehör verwendet werden, das in
Abschnitt 12. Die Verwendung von anderem Zubehör kann zu Schäden an den
Messgeräten führen, zusätzliche Messfehler verursachen und ein Risiko für den Benutzer
darstellen.
Aufgrund der ständigen Weiterentwicklung der Software des Messgeräts kann das
tatsächliche Aussehen der Anzeige bei einigen Funktionen leicht von der in dieser
Bedienungsanleitung dargestellten Anzeige abweichen.
Berühren Sie das geprüfte Objekt nicht während der Messung des Isolationswiderstands R
nach der Messung, bevor es vollständig entladen ist. Dies kann zu einem elektrischen Schlag
führen.
Die Durchgangsmessung darf nur an vollständig entladenen Objekten durchgeführt werden.
R
CONT
1.2
Allgemeine Merkmale
Das PVM-1020 ist ein multifunktionales Messgerät, das für die Messung der Parameter von
Photovoltaikanlagen und der Parameter der Wechselrichter-Anschlusspunkte an das Stromnetz
entwickelt wurde. Es ermöglicht die Durchführung der erforderlichen Messungen für eine
Photovoltaikanlage gemäß Kategorie 1, die in der Norm "IEC 62446-1 – Photovoltaische Systeme
(PV). Anforderungen an Prüfung, Dokumentation und Wartung. Teil 1: Vernetzte Systeme.
Dokumentation, Abnahme und Überwachung".
Gemessene Parameter:
Gleichspannung eines offenen Moduls / Kette PV – U
AC-Spannung auf der AC-Seite (Anschluss des Wechselrichters an das Stromnetz),
DC-Kurzschlussstrom des PV-Moduls/der PV-Kette – I
PV-Isolationswiderstand der PV-Anlage auf der DC-Seite nach der Methode 1 gemäß
R
ISO
der Norm IEC 62446-1 (d. h. die Messung verursacht keinen Modul-/String-Kurzschluss),
was die Bestimmung des Isolationswiderstands des PV-Moduls/Strings an beiden Polen
ermöglicht: R
R
Isolationswiderstand der PV-Anlage auf der AC-Seite (Anschluss des Wechselrichters
ISO
an das Stromnetz),
DC-Strom und Leistung des PV-Moduls / Strings / Systems auf der DC-Seite,
DC und Leistung der PV-Anlage auf der AC-Seite (Anschluss des Wechselrichters an das
Stromnetz),
Durchgängigkeit des Stromkreises (R
des PV-Moduls / Strings,
Parameter der Sperrdiode, die in PV-Anlagen verwendet wird.
Das Messgerät ist mit Bananenbuchsen und einer Buchse für Stromzangen ausgestattet. Die
Buchsen werden für Funktionsmessungen der Systeme verwendet (wenn mit eingeschaltetem
Wechselrichter gearbeitet wird). Die Messungen werden an den mit "+" und "-" gekennzeichneten
Buchsen durchgeführt. Die Buchse (PE)
Photovoltaikanlage nach der Kurzschlussmethode verwendet, die es dem Benutzer ermöglicht, die
Anlage als Ganzes in einer Messung zu messen, unabhängig von ihrer Leistung.
Das Messgerät hat zwei Funkschnittstellen (die nicht gleichzeitig funktionieren): Bluetooth und
LoRa.
Das Bluetooth-Modul wird für die Kommunikation zwischen dem Messgerät und einem
Computer verwendet, um die Ergebnisse aus dem Speicher herunterzuladen.
Das LoRa-Modul wird für die Kommunikation mit dem IRM-1 verwendet.
+ und R
-,
ISO
ISO
PVM-1020 – BEDIENUNGSANLEITUNG
,
OC
SC
) der Erdungs- und Potentialausgleichsleitungen
CONT
wird für die Messung des Isolationswiderstandes einer
,
oder
ISO
7
