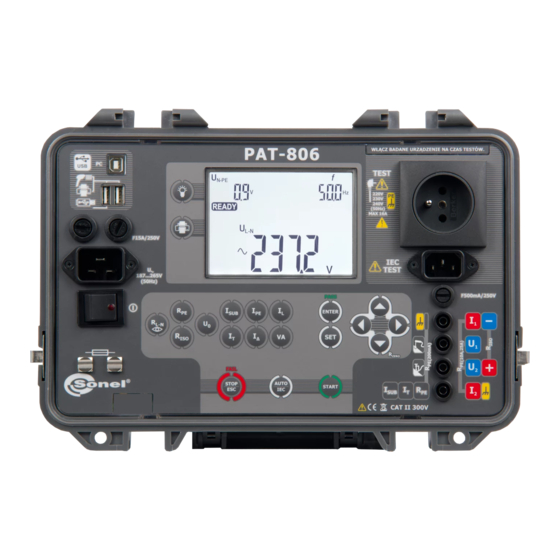

Sonel PAT-806 Bedienungsanleitung

Sicherheitsmessgerät fur elektrische geräte
Vorschau ausblenden Andere Handbücher für PAT-806:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sonel PAT-806

Inhaltszusammenfassung für Sonel PAT-806

  • Seite 3: Sicherheitsmessgerät Für Elektrische Geräte Pat-806

    BEDIENUNGSANLEITUNG SICHERHEITSMESSGERÄT FÜR ELEKTRISCHE GERÄTE PAT-806 SONEL S.A. Wokulskiego 11 58-100 Świdnica Version 1.12 07.06.2019...
  • Seite 4 Das Messgerät PAT-806 ist ein modernes Prüfgerät, das hohe Qualitätsstandards erfüllt sowie ein- fach und sicher im Gebrauch ist. Dennoch ist es ratsam die vorliegende Bedienungsanleitung zu le- sen, da dies erlaubt Messfehler zu vermeiden und eventuellen Problemen beim Gebrauch des Messgeräts vorzubeugen.

  • Seite 5: Inhaltsverzeichnis

    4.15 Messungen AUTO ....................48 5 Speicher der Messergebnisse ..............52 5.1 Speichern der Messergebnisse................52 5.2 Speicher durchsuchen ................... 54 5.3 Löschen des Speichers ..................54 Löschen der Datenbank ....................54 5.3.1 Löschen des gesamten Speichers .................. 55 5.3.2 PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 6 8 Reinigung und Pflege ................... 56 9 Lagerung ......................57 10 Demontage und Entsorgung ................ 57 11 Anlagen ......................57 11.1 Technische Daten ....................57 11.2 Standardausrüstung ....................64 11.3 Zusätzliches Zubehör ..................... 65 12 Hersteller ......................66 PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 7: Sicherheit

    1 Sicherheit Das Gerät PAT-806, das für Kontrollmessungen von elektrischen Geräten bestimmt ist, dient zu Messungen, deren Ergebnisse den Sicherheitszustand der geprüften Geräte bestimmen. Um ent- sprechende Bedienung und Richtigkeit der Ergebnisse zu gewährleisten, sollen nachfolgende Emp- fehlungen beachtet werden: ...

  • Seite 8: Allgemeine Beschreibung Und Funktionen Des Gerätes

    2 Allgemeine Beschreibung und Funktionen des Gerätes Das digitale Messgerät PAT-806 ist zur Messung grundlegender Parameter von mobilen elektri- schen Geräten (Elektrowerkzeuge, Haushaltsgeräte sowie Schweißer usw.) bestimmt, die über die Sicherheit entscheiden: Widerstand der Schutzleitungen, Widerstandsmessung der Isolierung, Konti- nuität der Verbindungen, Leckstrom.
  • Seite 9  990 Zellen des Speichers für Messergebnisse, mit der Möglichkeit sie an einen PC via USB zu übertragen,  Zusammenarbeit mit einem Barcode-Leser und Drucker  großes und gut lesbares graphisches Display mit Beleuchtung  ergonomische Bedienung PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 10: Einschalten Und Allgemeine Einstellungen

     Messung der Spannung zwischen N und PE an der Stromversorgungsbuchse des Gerätes Wenn alles korrekt ist, erscheint das folgende Display. Anmerkungen: - Bei einer Netzspannung von weniger als 187 V schaltet sich das Messgerät automatisch aus. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 11: Allgemeine Einstellungen - Menü

    Strom in der Messung R der Leitung IEC einzustellen. Um in den Einstellungsmodus (MENÜ) zu gelangen drücken Sie die Taste SET. Mit der Taste ENTER kann der jewei- lige Parameter eingestellt werden. Mit den Tasten geht man zum nächsten Parameter weiter. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 12: Uhrzeit- Und Datumseinstellung

    - Die Einstellungen werden nach Ausschalten des Messgeräts gespeichert. 3.3.1 Uhrzeit- und Datumseinstellung Die Taste ENTER drücken. Mit den Tasten wird zur nächs- ten Gruppe von Zif- fern gewechselt, mit den Tasten wird der Welt einge- stellt. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 13: Verbindung Mit Einem Pc

    Auf dem PC ist die Software, die von der Website www.sonel.pl herunter- geladen wurde, zu starten. Anmerkungen: - Neue Versionen der Software des Messgerätes sind auf der Website www.sonel.pl verfügbar. - Die Funktion ist nur für fortgeschrittene Computernutzer bestimmt. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 14: Einstellung Des Barcode-Lesers

    - Der Strichcode enthält nur die Identifikationsnummer des Gerätes, keine weiteren Informationen werden kodiert. - Einstellung des Lesers: 1. Schließen Sie den Scanner an den Computer an. 2. Warten Sie, bis der Scanner im System installiert ist. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 15: Einstellungen Des Druckers

    Betrieb des Messgerätes mit dem Drucker ( oder ohne ( ) ein- gestellt. Drücken Sie die Taste ENTER, um die Änderung zu bestätigen, oder ESC, um zum Haupt-MENÜ zurück- zukehren, ohne die Änderung zu speichern. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 16: Kopieren Der Daten Auf Einen Usb-Stick

    - der USB-Stick muss an der linken USB-Host angeschlossen werden. - Der Inhalt des Speichers wird auf den USB-Stick kopiert, in Form einer Datei in einem Format, das im kostenlose Programm „Sonel Reader” und das kostenpflichtige „Sonel PAT” geöffnet werden kann.

  • Seite 17: Einstellung Der Nennspannung Des Netzes

    3.3.7 Einstellung der Nennspannung des Netzes Die Taste ENTER drücken. Mit den Tasten wird die ge- wünschte Spannung eingestellt. Drücken Sie die Taste ENTER, um die Änderung zu bestätigen, oder ESC, um zum Haupt-MENÜ zurück- zukehren, ohne die Änderung zu speichern. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 18: Einstellung Des Stroms In Der Messung R

    Konfiguration der Einstellungen des Messgeräts, sowohl der allgemeinen Daten, als auch der einzelnen Parameter der jeweiligen Messfunktionen. Im Falle des Programms Sonel PAT ist das Modul einzuschalten durch Drücken der Taste Ein- stellungen 1 im Hauptfenster des Programms (Registerkarte Hauptfunktionen), danach im Fens- ter „Einstellungen des Programms”...
  • Seite 19 Falls Sie Sonel Reader verwenden, drücken Sie die Taste Konfigurierung des Messgeräts PAT80x Im Falle beider Programme wird das Fenster „Einstellungen PAT80x” geöffnet: PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 20 Datum, Uhrzeit, Sprache der durch das Messgerät gedruckten Berichte einge- stellt werden. In den Registerkarten Manuell und Auto ist die Konfigurierung der Parameter aller Messungen, sowohl solcher, die einzeln durchgeführt werden, als auch in den Autotests, möglich. Konfigurierungsfenster der manuellen Messungen. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 21: Messungen

    Taste START gedrückt ist. Die Erhaltung der Messung kann realisiert werden durch Drücken der Taste ENTER bei gedrückter Taste START. - die kontinuierliche Messung – mit der Erhaltung der Mes- - Jede Messung mit einer Dauer = sung mithilfe der Taste ENTER kann mit der Taste STOP/ESC beendet werden. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 22: Vorprüfung

    - Alle Daten können eingegeben werden mithilfe eines Programms aus der Ebene des PCs. 4.1 Vorprüfung Den Netzstecker des Geprüften Gerätes an die Mess- buchse anschließen. Drücken Sie die Taste der Vorprüfung Das Display der Messbereitschaft wird ange- zeigt. Drücken Sie START. Ergebnis ablesen. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 23: Messung Des Widerstands Der Schutzleitung Mit Einem Strom Von 200 Ma

    Sicherung so als funktionstüchtig diagnostiziert werden kann. Messung des Widerstands der Schutzleitung mit einem Strom von 200 mA Drücken Sie die Taste R , bis der Bildschirm zur Messung mit dem Strom von 200 mA an- gezeigt wird. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 24 Falls es notwendig ist die Parameter zu än- dern, drücken Sie die Taste SET. Mit den Tasten die obere Gren- ze (das obere Limit) des Widerstandes einstellen. Mit den Tasten zur Einstel- lung der Messzeit wechseln, mit den Tasten die Messzeit ein- stellen. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 25 Sonde Metallteile der an PE angeschlossenen Geräte be- rühren. Drücken Sie START. Nach dem Abschluss der Messungen Er- gebnisse ablesen. Die Messung kann vor der eingestellten Zeit mit der Taste STOP/ESC abgeschlossen werden. Richtiges Ergebnis: R < LIMIT PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 26: Kompensation Der Messleitung Bei Der Messung Des Widerstandes Der Schutzleitung Mit Einem Strom Von 200 Ma (Autonullung)

    Mit der Sonde, die an der Buchse I2 angeschlossen ist, den Bolzen PE der Messbuchse berühren. Drücken Sie die Taste START, um die Au- tonullung einzuleiten. Nach dem Abschluss der Autonullung er- scheint für 1 Sek. die Aufschrift und das Messgerät wechselt in den Messmodus. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 27: Widerstandsmessung Der Leitung Pe Mit Dem Strom Von 10/25 A

    - Um eine übermäßige Erwärmung des Bolzens PE der Messbuchse zu verhindern, sollte die Mes- sung mit dem Strom von 25 A in kurzen Zeitabständen vermieden werden. Die Durchführung der Messung und weitere Hinweise entsprechen denjenigen, die für die Messung 200mA gelten. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 28: Zweileiter-Widerstandsmessung Der Leitung Pe Mit Dem Strom Von 10/25 A

    4.4.2 Kompensation der Messleitung bei der Messung des Widerstandes der Schutzleitung mit einem Strom von 10 A oder 25 A (Autonullung) Im Modus R 10 A oder 25 A die Taste drücken. Wenn der Bildschirm Autonullung mit dem blinkenden Symbol erscheint. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 29: Dreileiter-Widerstandsmessung Der Leitung Pe Mit Dem Strom Von 10/25 A

    Eine Sonde (oder Klemme), die an den Buchsen I1, U1 angeschlossen ist, an die Buchse PE der Stromversorgungsleitung des geprüften Gerätes an- schließen. Mit der Starkstromsonde (oder Kelvin-Klemme), die an den Buchsen U2 und I2 angeschlossen ist, die Metallteile der an PE ange- PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 30: Isolationswiderstandsmessung

    Messung werden die Spannung U drei Messungen sowie die Grenzen und Messzeiten der einzelnen Messungen einge- stellt. Anmerkungen: - Das geprüfte Gerät muss eingeschaltet sein. - Der Messkreis ist galvanisch vom Netz und der PE-Netzleitung isoliert. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 31: In Geräten Der Klasse I

    Signalisierung einer hohen Spannung sung. Verbleibende Zeit bis zum En- de der Messung Die Messung endet nach dem Ablauf der eingestellten Dauer oder nach dem Drücken der Taste STOP/ESC. Nach dem Abschluss der Messungen Ergebnisse able- sen. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 32: In Geräten Der Klasse Ii (Iii)

    N sind geschlossen. Mit einer Sonde, die an der Buchse R ange- ISO- schlossen ist, die leitenden Teile des Gerätes berühren. Eine Messung ohne Verwendung der Messbuchse und mit der Verwendung + ist auch möglich. der Buchsen R - und R PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 33: Messung Riso An Drei Punkten Der Schweißgeräte

    Messzeit LN-PE die Messung LN-S Messzeit LN-S Grenze für die Messung PE-S Messzeit PE-S, wobei S für geschlossene Ausgänge der Schweißmaschine steht. Den Netzstecker des geprüften Gerätes an die Messbuchse der des Messgerätes anschließen. Ausgangsbuchsen U und U PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 34 Netzbuchse oder zusätzlich: Netzbuchse Drücken Sie die taste START, um Messungen in Gang zu setzen, die automatisch nacheinander ausge- führt werden. Das endgültige Ergebnis der Messung im Falle aller Widerstände über der Grenze wurde unten dargestellt. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 35: Messung Des Ersatz-Leckstroms

    Spannung von 25 V...50 V gemessen, und sein Wert wird umskaliert auf die Nennspannung des Netzes das im Menü einge- stellt wurde (siehe Punkt 3.3.7). Drücken Sie I . Das Display der Messbe- reitschaft wird angezeigt. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 36 Teile in der Klasse I zusätzlich an die Buchse I2 die Sonde an- schließen, die andere verfügbare Teile des Gerätes berührt. Drücken Sie START. Nach Beenden der Messungen sind die Er- gebnisse abzulesen. Die Messung kann vor der eingestellten Zeit abgeschlossen wer- den mit der Taste STOP/ESC. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 37: Messung Des Leckstroms Pe

    - Die Messspannung beträgt 25 V...50 V rms Messung des Leckstroms PE Bei der Überprüfung der Schweißgeräte ist es ratsam den Primärleckstrom und den Strom des Schweißkreises zu messen. Drücken Sie I . Das Display der Messbereit- schaft wird angezeigt. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 38 Abschluss der Messung wird das Objekt entladen, was mit dem Symbol und der verschwindenden horizontalen Linien angezeigt wird. Das ist für Geräte mit Kapazität besonders wichtig. Die Änderung der Polarität wird mit dem Symbol angezeigt. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 39: Messung Des Differential-Leckstroms

    Der Test besteht darin, die Differenz der Ströme zu messen, die in den Leitern L und N fließen. Zusätzlich be- steht die Möglichkeit der Messung mithilfe der Sonde, die an der Buchse I angeschlossen ist. Einstellungen und Messung wie in Punkt 4.5.1. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 40: Messung Des Berührungsleckstroms

    Gerät verbraucht wird, Einfluss haben. Messung des Berührungsleckstroms Bei der Überprüfung der Schweißgeräte ist es ratsam den Primärleckstrom und den Strom des Schweißkreises zu messen. einmal oder zweimal drücken, Die Taste I es wird das folgende Display der Messbereit- schaft angezeigt. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 41: Messung Des Leckstroms Im Primärkreis Der Schweißmaschine Mithilfe Des Adapters Pat Ipe

    Dieses Messverfahren wird für die Überprüfung der Schweißmaschinen (nach EN 60974-4) empfohlen. ACHTUNG! Der Adapter kann ausschließlich mit PAT-806 zur Messung des Leckstroms im Primär- kreis der Schweißmaschine verwendet werden. Jede andere als die in dieser Bedie- nungsanleitung angegebene Anwendung kann die Beschädigung des Gerätes zur Fol- ge haben und zu ernsthafter Gefahr für den Nutzer führen.
  • Seite 42 Messbereitschaft angezeigt. Je nach der Art der Stromversorgung der Schweißmaschine kann eins der folgenden Systeme montiert werden. Unbenutzte Leitun- gen an geeignete Buchsen anschließen. Die Bananenbuchse des Adapters mit der Buchse I2 des Gerätes PAT-806. Netzversorgung mit 230 V Netzbuchse Netzbuchse...
  • Seite 43 Drei-Phasen-Stromversorgung mit 16 A Netzbuchse Drei-Phasen-Stromversorgung mit 32 A Netzbuchse PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 44: Messung Der Nennspannung Von Schweißgeräten Ohne Belastung

    4.11 Messung der Nennspannung von Schweißgeräten ohne Belastung einmal oder zweimal drücken, je Die Taste U nachdem, ob man die Effektivspannung Ur oder die Spitzenspannung UP messen will. Das Display der Messbereitschaft mit dem Symbol oder erscheint. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 45 Netzsteckdose als PAT anschließen. Die Ausgänge der Schweißmaschine an die Buchsen U1 und U2 des Messgerä- tes anschließen. Netzbuchse 1 Netzbuchse 2 oder zusätzlich: Netzbuchse 1 Netzbuchse 2 Drücken Sie START. Nach dem Abschluss der Messungen Ergebnisse ablesen. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 46: Leckstrommessung Des Schweißstromkreises I

    Sie die Taste SET (es werden die Obergrenze und Messzeit eingestellt). Den Netzstecker der untersuchten Schweißmaschine an eine andere Netzsteckdose als PAT anschließen. Die Ausgänge der Schweißmaschine an die Buchsen U1 und U2 des Messgerä- tes anschließen. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 47 Netzbuchse 1 Netzbuchse 2 oder zusätzlich: Netzbuchse 1 Netzbuchse 2 Drücken Sie START. Nach dem Abschluss der Messungen Ergebnisse ablesen. Die Mes- sung kann man mit STOP/ESC abbrechen. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 48: Messung Der Leistung, Des Stromverbrauchs Und Der Spannung

    Während der Messung werden der Strom I und die Messdauer abwech- selnd angezeigt. Drücken Sie die Taste ENTER, wenn das Ergebnis positiv be- wertet wird (bleibt ) oder STOP/ESC, wenn das Ergeb- nis negativ bewertet wird (bleibt PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 49: Test Der Leitung Iec

    Punkt 4.2 beschrieben vorgenommen. Es sind folgende Werte ein- zustellen: LIMIT für R , Messdauer R LIMIT für R , Messdauer R Den Netzstecker der Leitung an die Messbuchse und den zwei- ten an die IEC-Buchse anschließen. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 50: Messungen Auto

    Keine Kontinuität der Leitung L. Keine Kontinuität der Leitung N. L mit N kurzgeschlossen. L und N verwechselt. 4.15 Messungen AUTO Die Taste AUTO/IEC drücken, bis das Display mit der Auswahl des Tests (1…20) erscheint, die Nummer des Tests blinkt. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 51 (eingestellt auf - Vorprogrammiert sind Tests 1…4 für alle drei Klassen. Mit den Tasten Nummer des Tests einstellen und mit der Taste ENTER bestätigen. Mit den Tasten Klasse des Gerätes wählen, mit der Taste ENTER bestä- tigen. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 52 Taste ENTER bestä- tigen. Jetzt können für den jeweiligen Test und die jeweilige Klasse die Messungen ausgewählt werden. die Durchfüh- Mit den Tasten rung der Messung ( ) oder keine Mes- ) auswählen. sung ( PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 53 START diesen Komponententest erneut durchführen (wenn z.B. das falsche Ergebnis die Folge eines Fehlers der Verbindung war). - Für die Messung R gibt es drei Möglichkeiten: -keine Messung R 1 - einfache Mes- dreifache Messung nur für Schweißmaschinen. sung R 3 - Messung R PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 54: Speicher Der Messergebnisse

    5 Speicher der Messergebnisse Das Messgerät PAT-806 ist mit einem Speicher ausgestattet, der in 10 Datenbanken mit 99 Zel- len aufgeteilt ist. Jedes Ergebnis kann in einer Zelle mit individuell ausgewählter Nummer und in der ausgewählten Datenbank gespeichert werden, wodurch es möglich ist, die Nummern der Zellen den jeweiligen Messpunkten und die Nummern der Datenbanken den jeweiligen Objekten zuzuordnen, Messungen in beliebiger Reihenfolge durchzuführen und sie zu wiederholen, ohne andere Daten zu...
  • Seite 55 Der Strichcode des geprüften Gerätes ist abzulesen, danach wird das Messgerät das Ergebnis und den Code in der ausgewählten Zelle des Speichers speichern. Danach wird zum Display mit der Messung gewechselt. Um das Ablesen des Codes zu überspringen ist die Taste ENTER zu drücken. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 56: Speicher Durchsuchen

    SET zur Auswahl der Datenbanknum- mer übergehen. Mit den Tasten die Nummer der Datenbank einstellen, die gelöscht werden soll. Die Taste ENTER drücken. Ein Fenster mit der Bestätigungsaufforderung und der Warnung vor dem Verlust des In- halts der Datenbank erscheint. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 57: Löschen Des Gesamten Speichers

    Drücken Sie die Taste ENTER, um mit der Löschung fortzufahren oder STOP/ESC, um den Löschvorgang abzubrechen. 5.3.2 Löschen des gesamten Speichers Mit den Tasten die Num- mer der Datenbank auf 0 einstellen. Weiter wie bei der Löschung der Datenbank vorgehen. PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 58: Drucken Von Berichten

    Größere Möglichkeiten zum Lesen der Daten und Erstellen von Berichten bietet das Programm „Sonel PAT”, das beim Hersteller oder einem Vertragshändler gekauft werden kann. Die Software kann bei vielen Geräten der Firma SONEL S.A. genutzt werden, die über eine USB- Schnittstelle verfügen.

  • Seite 59: Lagerung

    Bereich Grundlegende Unsicherheit 0,0 V…59,9 V (2 % Messwert + 2 Ziffern) 0,1 V  Messung der Netzspannung zwischen PE und N der Stromversorgung des Messgeräts * für U < 5 V die Unsicherheit wird nicht angegeben PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 60: Auflösung

    Messstrom: ≥ 10 A für R ≤ 0,5 Ω  die einstellbare obere Grenze im Bereich: 10 mΩ …1,99 Ω mit der Auflösung von 0,01 Ω  eingestellte Messdauer: 1 s…60 Sek. mit einer Auflösung von 1 Sek. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 61 Messbereich nach IEC 61557-2 für U = 250 V: 250 kΩ…199,9 MΩ Auflösung Bereich Grundlegende Unsicherheit 0 kΩ...1999 kΩ 1 kΩ  (5 % Messwert + 8 Ziffern) 2,00 MΩ...19,99 MΩ 0,01 MΩ 20,0 MΩ...199,9 MΩ 0,1 MΩ PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 62 Messdauer: Cont (kontinuierliche Messung), 4 Sek.…3 Min. mit der Auflösung von 1 Sek.  Erkennung gefährlicher Spannung vor der Messung  Entladung des gemessenen Objekts Hinweis: Für R < 50 kΩ ist die Unsicherheit nicht angegeben. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 63 Die Unsicherheit der Messung im Bereich bis 100 kHz sollte ±3 dB für 100 kHz nicht über- schreiten.  einstellbare obere Grenze im Bereich: 0,01 mA…9,9 mA Auflösung 0,01 mA/0,1mA  einstellbare Messdauer im Bereich: Cont , 4 Sek. …60 Sek. mit der Auflösung von 1 Sek. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 64 Fühlen und die Reaktion des Menschen gemäß EN 60990: 2002 simuliert  einstellbare obere Grenze im Bereich: 0,01 mA…1,99 mA Auflösung 0,01 mA  einstellbare Messdauer im Bereich: Cont , 4 Sek. …60 Sek. mit der Auflösung von 1 Sek. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 65  einstellbare Messdauer im Bereich: Cont , 1 Sek.…60 Sek. mit der Auflösung von 1 Sek. Messung der Spannung an der Messbuchse Auflösung Bereich Grundlegende Unsicherheit (2 % Messwert + 2 Ziffern) 187,0 V…265,0 V 0,1 V PAT-806 – BEDIENUNGSANLEITUNG...

  • Seite 66: Standardausrüstung

    Klemme schwarz 1 kV 2 Stk. – WAKROBL30K03  Kelvin-Klemme 1 Stk. – WAKROKELK06  Sonde 1 kV schwarz 1 Stk. – WASONBLOGB3  Starkstromsonde Sonel 1 Stk. – WASONSPGB1  USB-Kabel – WAPRZUSB  Sicherung 0314 015.VXP 15A 250VAC 6.3x32mm Littlefuse 2 Stk. – WAPOZB15PAT ...

  • Seite 67: Zusätzliches Zubehör

    *** - Die Adapter sind für die Sicherheitsprüfungen von Geräten, die aus Industriesteckdosen 16 A und 32 A versorgt werden, sofern das geprüfte Gerät den Strom von mehr als 16 A nicht verbraucht. Sie ermöglichen alle verfügbare Messungen durchzuführen, die im Gerät PAT-806 an der Netzmess- buchse verfügbar sind.

  • Seite 68: Hersteller

    Hersteller des Geräts, von dem der Garantie- und Nachgarantieservice geführt wird, ist: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Hinweis: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 69 NOTIZEN PAT-806 – BEDIENUNGSANLEITUNG...
  • Seite 70 NOTIZEN PAT-806 – BEDIENUNGSANLEITUNG...
