Z-System – Zenerbarrieren
Installation
Wenn die Zenerbarriere geerdet ist und ein Fehler auftritt, leitet die Zenerdiode.
Der Strom wird zur Erde abgeleitet. Die Sicherung löst aus.
Zone 0, 1, 2
Div. 1, 2

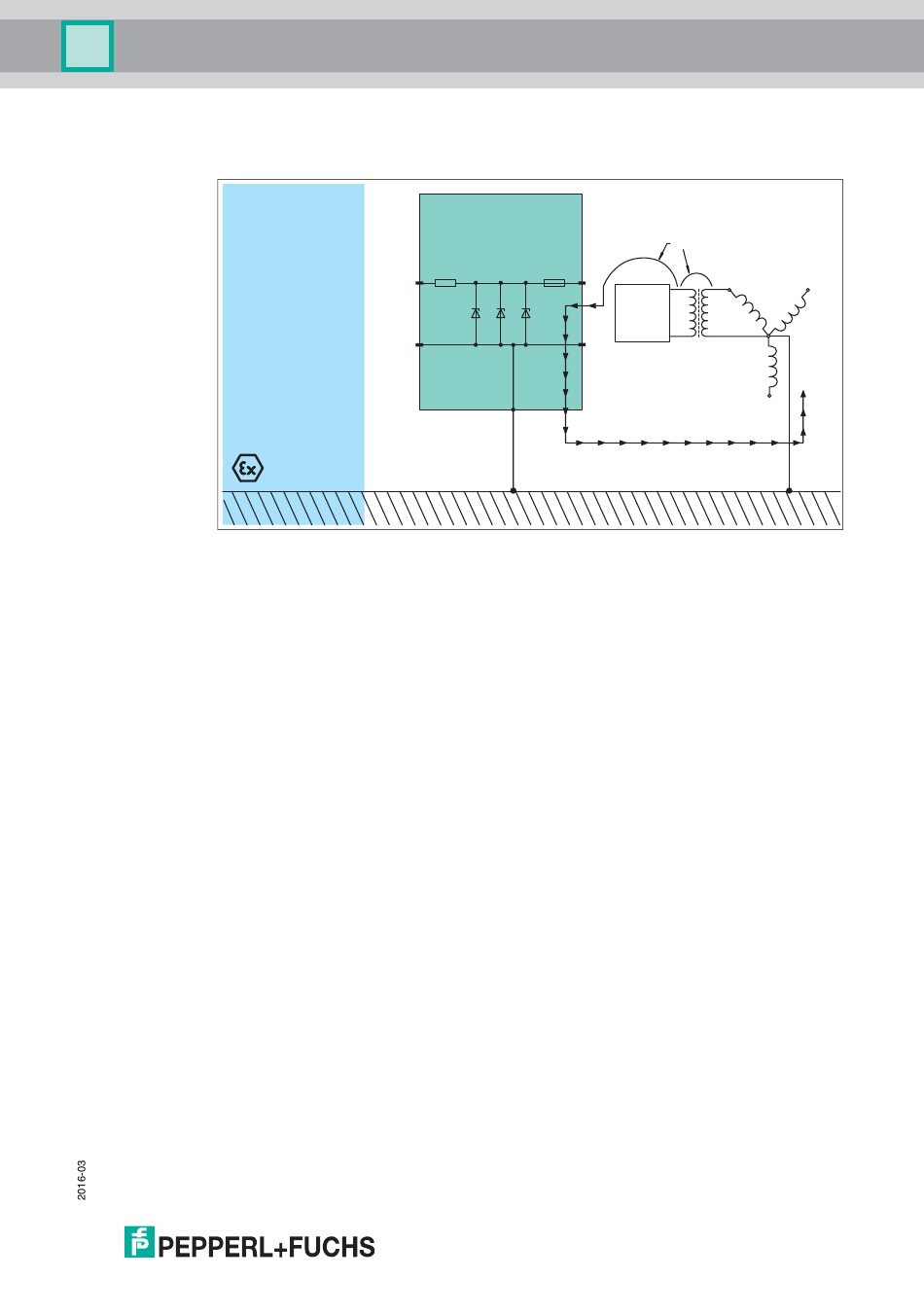

Abbildung 3.4 Geerdete Zenerbarriere
Das System muss eine eigene, vom Versorgungssystem unabhängige
Masseleitung besitzen, damit kein Strom des Versorgungssystems durch diese
Masseleitung fließt.
Das Z-System wird über einen integrierten Erdungsanschluss am Gehäuse jeder
Zenerbarriere geerdet. Durch die Verbindung jeder Zenerbarriere mit der 35-mm-
Hutschiene kann das Gesamtsystem von einem einzelnen Punkt aus geerdet
werden. Die folgenden Abbildungen stellen verschiedene Erdungsmöglichkeiten
vor.
• Potenzialausgleich über Hutschiene
• Gruppenerdung durch isolierte Montage
• Einzelerdung durch isolierte Montage
Erdung
Fehler
Netzsystem
AC-/DC-
Spannungs-
versorgung
Transformator
Fehlerstrom
19
