Z-System – Zenerbarrieren
Installation
Stromkreise anschließen
1. Erden Sie das Gerät. Benutzen Sie für die Erdung den integrierten
2. Schließen Sie den Feldstromkreis an.
3. Schließen Sie den Steuerstromkreis an.
Hinweis!
Weitere Informationen zur Erdung siehe Kapitel 3.3.1.
Hinweis!
Weitere Informationen finden Sie in den entsprechenden Datenblättern.
3.3.1
Erdung mit Zenerbarrieren
Eigensichere Stromkreise mit Zenerbarrieren ohne galvanische Trennung
müssen geerdet werden. Beachten Sie die Erdungsanforderungen nach
IEC/EN 60079–14 und NEC 504-50. Die Einhaltung dieser Anforderungen
verhindert das Auftreten eines gefährlichen Potenzials gegen Masse.
Wenn die Zenerbarriere nicht geerdet ist und ein Fehler auftritt, kann ein
gefährlicher Funke entstehen.
Zone 0, 1, 2
Div. 1, 2

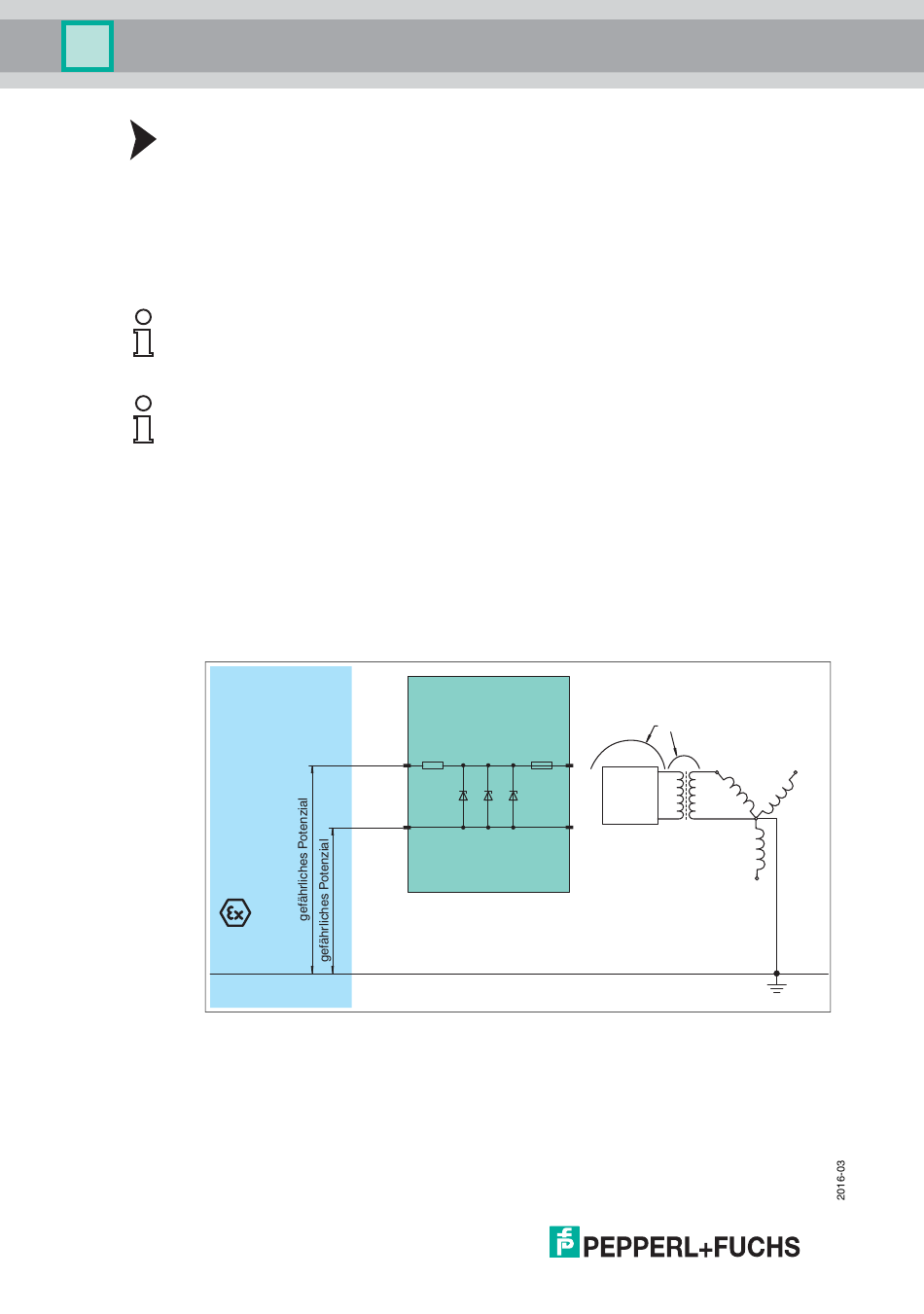

Abbildung 3.3 Nicht geerdete Zenerbarriere
18
Erdungsanschluss der Zenerbarriere.
Der Leiterquerschnitt der Erdverbindung bei Verwendung eines Kupferleiters
muss mindestens 4 mm² (12 AWG) betragen.
Fehler
Netzsystem
AC-/DC-
Spannungs-
versorgung
Transformator
