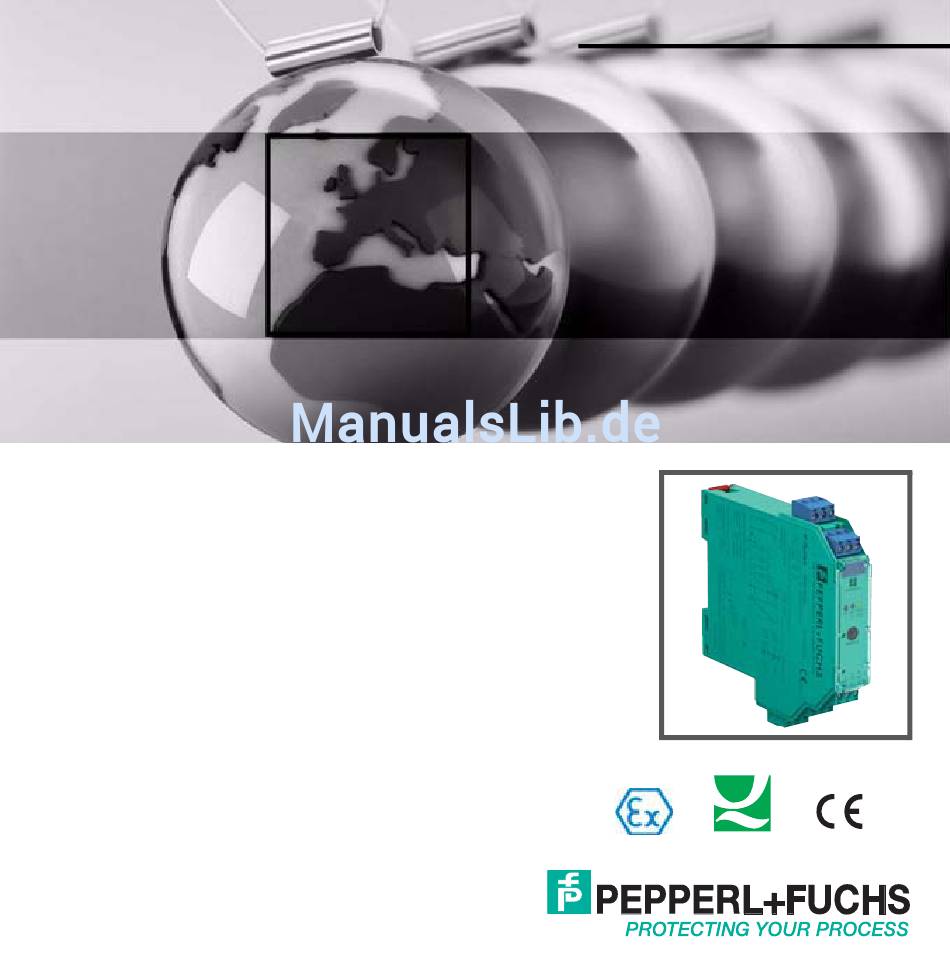

- Seite 1 PROZESSAUTOMATION HANDBUCH Temperaturgrenzwert- schalter KFD2-GU-(Ex)1 ISO9001...
- Seite 2 Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt".
-
Seite 3: Inhaltsverzeichnis
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Inhaltsverzeichnis Verwendete Symbole........2 Überblick . -
Seite 4: Verwendete Symbole
Hinweis Überblick Anwendungsbereich Die Geräte des K-Systems von Pepperl+Fuchs dienen zur Signalübertragung zwischen den Feldgerä- ten und dem Prozessleitsystem/der Steuerung. Die Geräte mit dem Kennzeichen „Ex“ in der Typbezeichnung sind dabei für den Anschluss von Feld- geräten aus dem explosionsgefährdeten Bereich geeignet. Die Feldstromkreise bei diesen Geräten sind eigensicher und von den nicht eigensicheren Stromkreisen galvanisch getrennt. -
Seite 5: Varianten
Es sind folgende Varianten des Geräts lieferbar: • KFD2-GU-1, Gerät mit Netzteil 24 V DC für den Anschluss von Feldgeräten im sicheren Bereich • KFD2-GU-Ex1, Gerät mit Netzteil 24 V DC für den Anschluss von Feldgeräten aus dem explosions- gefährdeten Bereich... -
Seite 6: Sicherheitshinweise
Können Störungen nicht beseitigt werden, ist das Gerät außer Betrieb zu setzen und gegen versehentliche Inbetriebnahme zu schützen. Das Gerät darf nur direkt beim Hersteller Pepperl+Fuchs repariert werden. Eingriffe und Veränderungen am Gerät sind gefährlich und daher nicht zulässig. Sie machen jeden Anspruch auf Garantie Warnung nichtig. -
Seite 7: Explosionsschutz
Umgebungsbedingungen (Wasser, Staub, kleine Fremdkörper) geschützt werden. Achtung Die Geräte des K-Systems von Pepperl+Fuchs können auf einer 35 mm- Normschiene nach EN 60715 montiert werden. Dabei schnappen Sie das Ge- rät einfach senkrecht auf, keinesfalls gekippt/schräg von der Seite. -
Seite 8: Montage Und Anschluss
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Montage und Anschluss Maße des Inhaltsverzeichnis in mm Anschluss Die abziehbaren Klemmen der KF-Baureihe vereinfachen den Anschluss und den Schaltschrankbau erheblich. Sie gestatten im Servicefall einen schnellen und fehlerfreien Geräteaustausch. Die Klemmen sind schraubbar, selbstöffnend, haben einen groß- zügigen Anschlussraum für einen Aderquerschnitt bis zu 2,5 mm²... - Seite 9 Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Montage und Anschluss An die blauen Klemmen 1 bis 6 des KFD2-GU-Ex1 wird der eigensichere Feldstromkreis angeschlossen. Diese darf mit Verbindungsleitungen nach EN 60079-14 in den explosionsgefährdeten Bereich geführt werden. An die grünen Klemmen 1 bis 6 des KFD2-GU-1 wird der nicht eigensichere Feldstromkreis angeschlossen.
-
Seite 10: Bedien- Und Anzeigeelemente

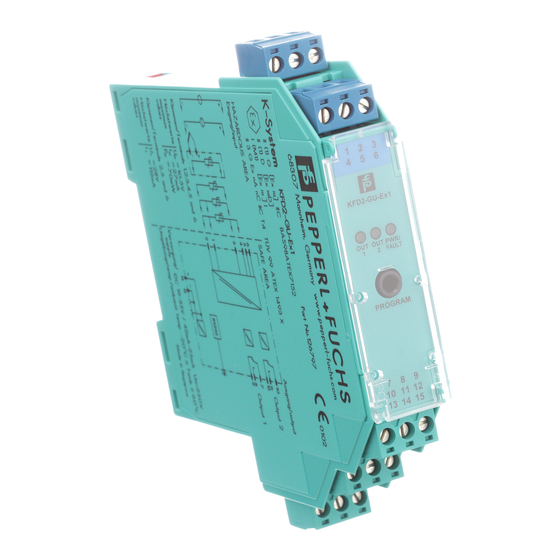

Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Montage und Anschluss Bedien- und Anzeigeelemente Auf der Frontseite des Geräts finden Sie: • LED OUT1 (gelb) zur Anzeige Relais 1 aktiv • LED OUT2 (gelb) zur Anzeige Relais 2 aktiv • LED PWR/FAULT (grün/rot) zur Anzeige Speisespannung vor- handen/Störung •... -
Seite 11: Gerätekonfiguration Mit Software
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Gerätekonfiguration mit Software Gerätekonfiguration mit Software Das Gerät wird über die Bediensoftware PACTware parametriert. Die PACTware -Bediensoftware und die notwendigen Geräte- und Kommunikations-DTMs können Sie von unserer Internetseite www.pepperl-fuchs.com abrufen (Eingabe in Produktsuche: PACTware). Das Handbuch „Installation und Konfiguration DTM Collection Conventional Interface“ führt Sie durch die Installationsschritte, die notwendig sind, um die Software zu installieren. -
Seite 12: Kommunikationstreiber
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Gerätekonfiguration mit Software Kommunikationstreiber Ein Gerät kann in einem PACTware -Projekt nur über einen Kommunikationstreiber angesprochen werden. Ist ein solcher Treiber in Ihrem Projekt noch nicht vorhanden, fügen Sie ihn bitte aus dem Ge- rätekatalog in das Projekt ein (siehe Handbuch). Die einzigen Parameter des Kommunikations-DTMs sind die verwendete PC-Schnittstelle und die An- zahl der Wiederholversuche. -
Seite 13: Messwert
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Gerätekonfiguration mit Software Messwert Wenn Sie (z. B. über Gerätedaten Verbindung aufbauen) die Kommunikation zwischen PACTware und dem Gerät gestartet haben, können Sie über Gerätedaten Messwert das Messwert-Fenster aufru- fen. Es zeigt folgende Informationen über die Ausgänge des Geräts: •... -
Seite 14: Simulationsfunktion
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Gerätekonfiguration mit Software Simulationsfunktion Wenn Sie (z. B. über Gerätedaten Verbindung aufbauen) die Kommunikation zwischen PACTware und dem Gerät gestartet haben, können Sie über Gerätedaten Simulation das Simulations-Fenster auf- rufen. Die Simulation unterbricht die normale Funktion des Geräts! Stellen Sie vor dem Start der Simulation sicher, dass dadurch kein gefährlicher Zustand in der Anlage entstehen kann. -
Seite 15: Diagnose
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Gerätekonfiguration mit Software Diagnose Wenn Sie (z. B. über Gerätedaten Verbindung aufbauen) die Kommunikation zwischen PACTware und UT2 gestartet haben, können Sie über Gerätedaten Diagnose das Diagnose-Fens- ter aufrufen. Es zeigt folgende Informationen: Erläuterungen: • Sensorbruch/Burnout: siehe Abschnitt 7.2 •... -
Seite 16: Bearbeitung Der Gerätedaten
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Bearbeitung der Gerätedaten Bearbeitung der Gerätedaten Eine Veränderung der Gerätedaten verändert die Funktion des Geräts! Stellen Sie daher vor der Übertragung neuer Daten ins Gerät sicher, dass dadurch keine Gefahr für die Anlage entstehen kann. Warnung Wenn Sie in PACTware die Parametrierfunktion für ein Gerät auswählen (siehe Handbuch), erscheint ein Fenster, welches die im Folgenden beschriebenen Menüs zur Parametrierung enthält. - Seite 17 Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Bearbeitung der Gerätedaten Den Text im Menü Beschreibung können Sie beliebig bearbeiten und in der Projektdatei speichern. Tag Nummer Kanal 1: frei wählbare Kennzeichnung...
-
Seite 18: Menü Parameter Eingang
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Bearbeitung der Gerätedaten Menü Parameter Eingang... - Seite 19 Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Bearbeitung der Gerätedaten Folgende Parameter sind einstellbar: • Sensor: Widerstandstemperaturmessfühler: Pt100, Ni100 Thermoelemente: T/C-Typ B, T/C-Typ E, T/C-Typ J, T/C-Typ K, T/C-Typ L, T/C-Typ N, T/C-Typ R, T/C-Typ S, T/C-Typ T Sonstiges: 0...10 V, 0...20 mA, 4...20 mA (NE43) •...
-
Seite 20: Menü Parameter Ausgang
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Bearbeitung der Gerätedaten • Bereichsunterschreitung (bei 0...10 V ) Sie wählen eine Überwachung durch Anklicken des entsprechenden Kontrollkästchens aus oder ab ( = ausgewählt, = abgewählt). • Firmware Version: Hier können Sie die Firmware Version des Gerätes vorab auswählen. Je nach Firmware Version unterscheiden sich einige Optionen und Funktionen. -
Seite 21: Schaltverhalten Der Relais
Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Bearbeitung der Gerätedaten Folgende Parameter sind einstellbar: • Schaltpunkt und Hysterese für Relais 1 und für Relais 2; die Einheit wird entsprechend der Auswahl bei Parameter Eingang angezeigt (siehe Abschnitt 7.2). Die Hysterese sollte > 1 % des Messbe- reichs gewählt werden, um ein Flattern der Relais zu vermeiden. - Seite 22 Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Bearbeitung der Gerätedaten Überblick über das Schaltverhalten der Relais: Messwert MAX - Hysterese MIN + Hysterese Zeit Schaltrichtung MAX, Wirkungsrichtung angezogen: angezogen abgefallen Schaltrichtung MAX, Wirkungsrichtung abgefallen: angezogen abgefallen Schaltrichtung MIN, Wirkungsrichtung angezogen: angezogen abgefallen Schaltrichtung MIN, Wirkungsrichtung abgefallen: angezogen abgefallen...
- Seite 23 Temperaturgrenzwertschalter KFD2-GU-(Ex)1 Notizen...
- Seite 24 PROZESSAUTOMATION– PROTECTING YOUR PROCESS Zentrale weltweit Pepperl+Fuchs GmbH 68307 Mannheim · Deutschland Tel. +49 621 776-0 E-Mail: info@de.pepperl-fuchs.com Ihren Ansprechpartner vor Ort finden Sie unter www.pepperl-fuchs.com/contact www.pepperl-fuchs.com 284503 DOCT-0150D Änderungen vorbehalten Copyright PEPPERL+FUCHS · Printed in Germany 09/2015...
