Z-System – Zenerbarrieren
Installation
3.3.2

Erdung mit mehrkanaligen Zenerbarrieren

Analogschaltungen werden oft an 2-kanalige Zenerbarrieren angeschlossen,
siehe Abbildung 3.8. Da es bei dieser Schaltung keine Erdung gibt, floatet das
System quasi. Dabei befindet sich eine Zenerspannung über Erdpotenzial.
Obwohl es nicht wirklich floatet, wird das Verhältnis des Nutzsignals zum
Rauschsignal verbessert.
Ein weiterer Vorteil mehrkanaliger Zenerbarrieren ist die Erzielung einer höheren
Packungsdichte.

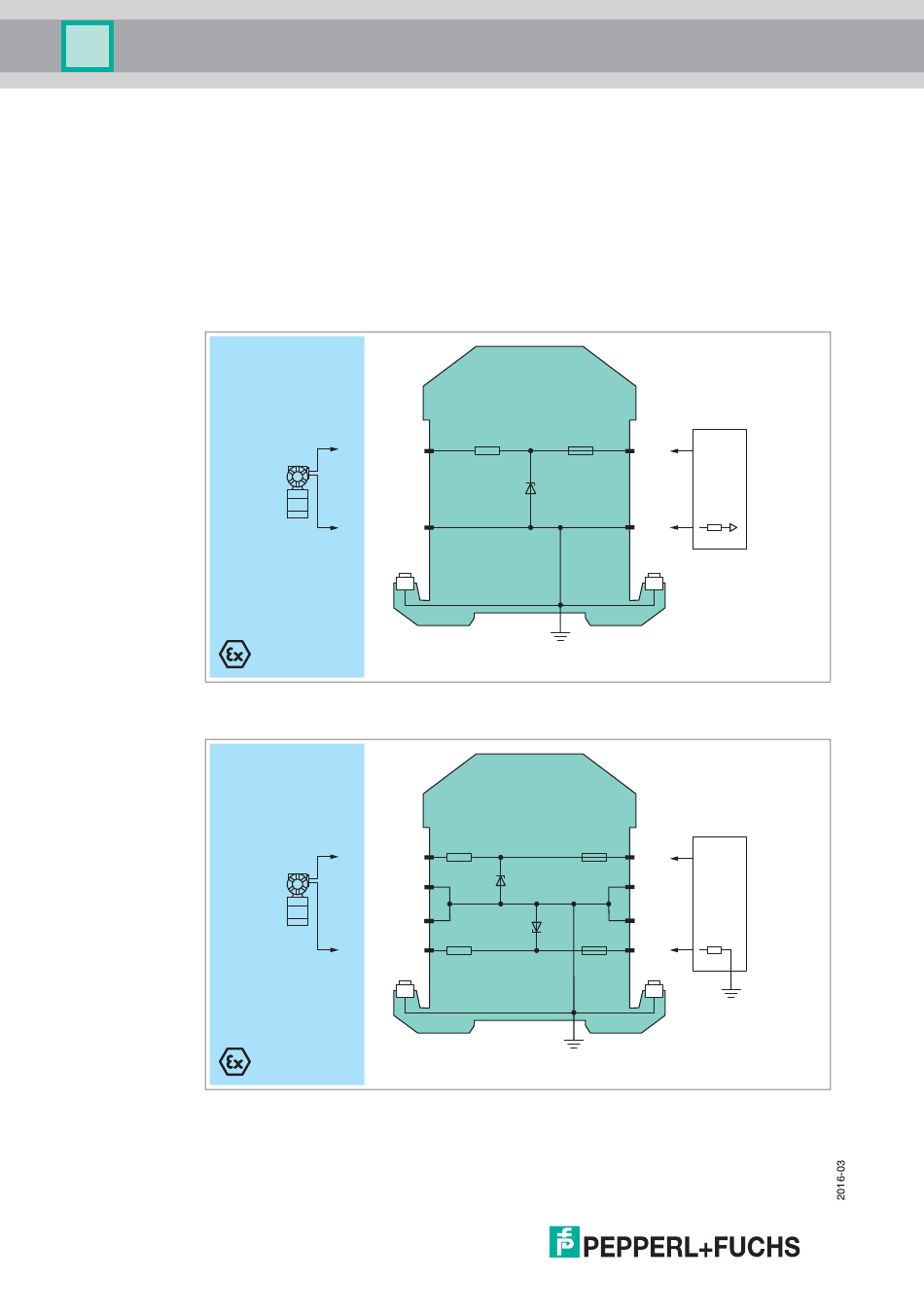

Abbildung 3.8 Erdung mit 1-kanaliger Zenerbarriere
Abbildung 3.9 Erdung mit 2-kanaliger Zenerbarriere
22
4 mA ... 20 mA
Transmitter
1
2
Zone 0, 1, 2
Div. 1, 2
4 mA ... 20 mA
Transmitter
1
2
3
4
Zone 0, 1, 2
Div. 1, 2
(+)
24 V
8
R
M
7
Stromversorgung darf nicht
geerdet werden.
Zone 2
Div. 2
(+)
24 V
8
7
6
R
M
5
Zone 2
Div. 2
