SmartRunner Detector
Installation
3
Installation
3.1
Montage

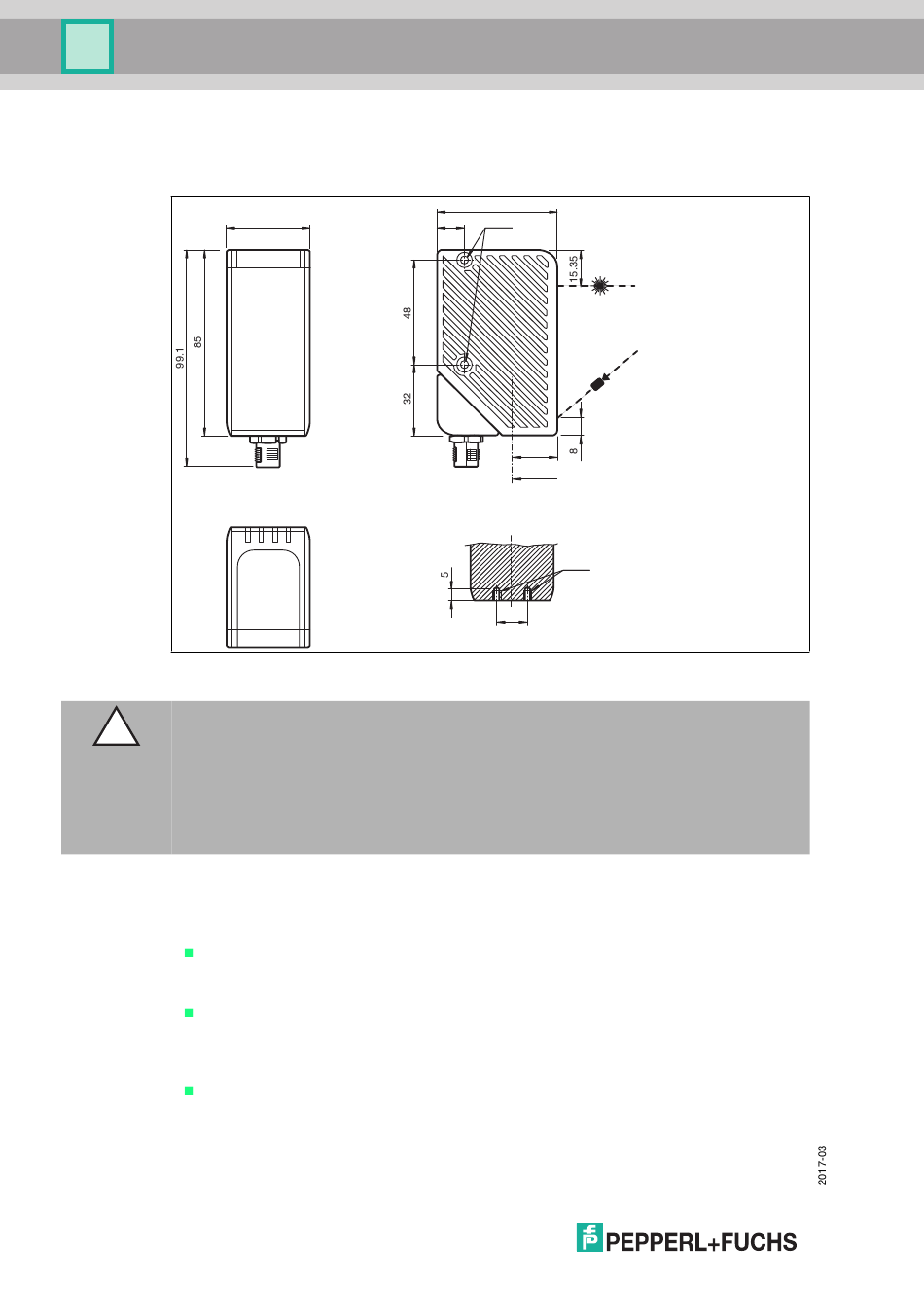

Abbildung 3.1
Vorsicht!
Geräteschaden
Die Gewinde seitlich und an der Unterseite Bohrungen an der Unterseite des Gehäuses sind
keine Durchgangsbohrungen.
Beachten Sie die zulässige maximale Einschraubtiefe um Geräteschäden oder eine nicht
korrekte Befestigung zu vermeiden. Ziehen Sie die Schrauben nicht zu fest an. Das maximale
Drehmoment der Befestigungsschrauben darf 2 Nm nicht übersteigen.
Befestigung des Gehäuses
Sie können das Gehäuse des SmartRunners über 3 verschiedene Möglichkeiten in Ihrer
Anlage montieren.
Einseitige seitliche Befestigung mit M4-Schrauben: Über die 2 M4-Gewindehülsen
können Sie das Gehäuse mit seiner rechten oder linken Seite montieren. Die maximale
Einschraubtiefe der M4-Schrauben beträgt 8 mm.
Durchgehende seitliche Befestigung mit M3-Schrauben: Die M4-Gewindehülsen sind so
angebracht, dass M3-Schrauben ganz durch das Gehäuse durchgehen. Verwenden Sie 2
ausreichend lange M3-Schrauben mit 2 Kontermuttern, um das Gerät in der Anlage zu
montieren
Befestigung an Geräteunterseite mit M4-Schrauben: Über die 2 Gewindehülsen können
Sie das Gehäuse an der Geräteunterseite montieren. Die maximale Einschraubtiefe der
M4-Schrauben beträgt 5 mm.
14
38
55
12
M4
20
A
A
M4
14
