Auswertung der Daten
Nach jedem abgeschlossenen Auswuchtlauf werden im Datenbild-
schirm folgende Daten aufgelistet:
- M
: Masse des Auswuchtgewichtes
asse
- W
: Anbringungswinkel
inkel
- s
.: Effektivwert der Schwingungskenngröße
chWing
- W
: Phasenwinkel
inkel
Außerdem werden die erzielte Auswuchtgüte und die Fliehkraft auf
den Rotor angezeigt, wenn Sie die Rotormasse und den Auswuchtra-
dius angegeben haben. Liegt die Auswuchtgüte im akzeptablen Be-
reich, erscheint der 'Smiley' und zeigt damit das Ende der Auswucht-
prozedur an.
Daten-Detailansicht
• Drücken Sie im Datenbildschirm die MENU-Taste, und klicken Sie
auf 'Daten'. Es erscheint der Bildschirm 'Daten-Detailansicht'.
Hier können Sie die Auswuchtgewichte zu einem Gewicht zusammen-
fassen, und folgende Informationen anzeigen lassen:
- M
-n
: Name des Maschinen-Setups, falls verwendet
aschinen
aMe
- D
& u
: Zeitpunkt des letzten Auswuchtlaufes
atuM
hrzeit
- D
: Wellendrehzahl, die im Maschinen-Setup eingestellt ist
rehzahl
- a
: Erreichte Auswuchtgüte
usWuchtgüte
- r
: Unwucht nach dem letzten Auswuchtlauf
estunWucht
Sie können die einzelnen Auswuchtläufe in der Liste ansteuern. Der
Unwuchtzeiger für den markierten Lauf erscheint im Polardiagramm
schwarz hervorgehoben. Ein Stern (*) in der Liste markiert die Aus-
wuchtläufe, bei denen das angebrachte Auswuchtgewicht nach der
Messung vom Rotor wieder entfernt wurde (z.B. Probelauf mit Ge-
wicht in Ebene B : ('1BB'), siehe Abbildung unten).

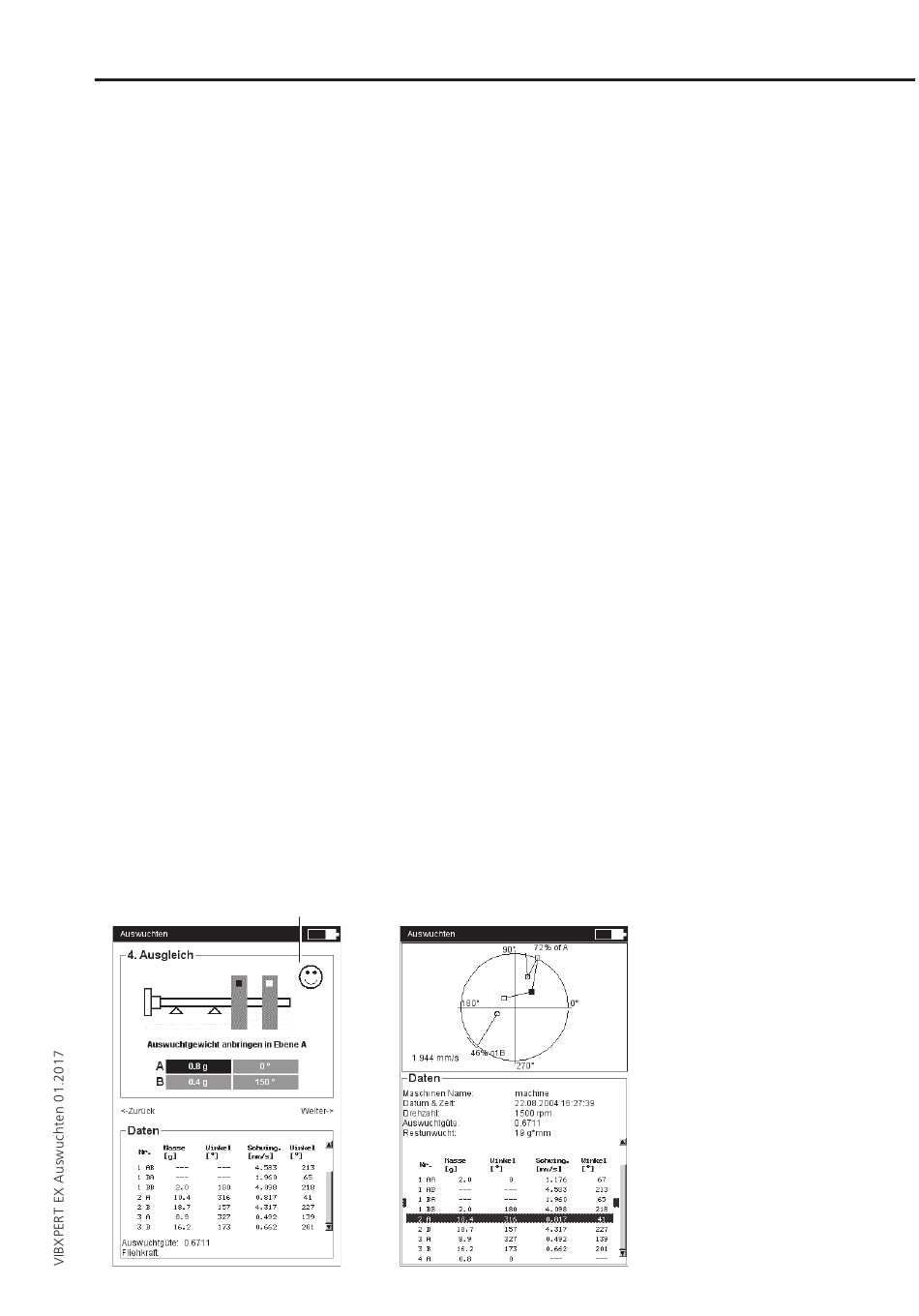

'Smiley'
*
Auswuchten: Auswertung
Links:
Datenbildschirm
Auswuchtgüte OK
Rechts:
Daten-Detailansicht
25
