Bedienung
Wenn Sie mit der Bedienung im Auswuchtmodus noch nicht vertraut
sind, beachten Sie bitte folgende Hinweise:
Einstellungen
Alle Einstellungen, die zur Durchführung und Auswertung eines Aus-
wuchtlaufes notwendig sind, finden Sie in Setup-Menüs:
- Mess-Setup: Messeinstellungen
- Aufnehmer-Setup: Parameter des verwendeten Aufnehmers
- Maschinen-Setup: Angaben zum Rotor und auswuchtspezifische
Einstellungen
Diese drei Setup-Menüs sind im Messaufgaben-Manager zusammen-
gefasst. Die Einstellungen lassen sich nur vor Beginn eines Auswucht-
laufes ändern. Die Einstellungen in den beiden folgenden Setup-Me-
nüs können Sie auch während eines Auswuchtlaufes ändern:
- Display-Setup: Anzeigeeinstellungen.
- Tools: Auswuchtspezifische Einstellungen und Parameter, die wäh-
rend eines Auswuchtlaufes geändert werden können.
Anzeige
Jeder Auswuchtlauf wird durch zwei Hauptbildschirme bestimmt:
Der Datenbildschirm zeigt in der oberen Hälfte die Auswuchtgewichte
und deren Position am Rotor. In der unteren Hälfte sind die Messdaten
und Auswuchtgewichte aller abgeschlossenen Läufe aufgelistet. Die
Auswuchtgüte und die resultierende Fliehkraft am Rotor erscheint,
wenn ein Maschinen-Setup eingerichtet ist.
Im Messbildschirm werden die Messwerte (Amplitude & Phasenwin-
kel) angezeigt und der Phasenvektor in einem Polardiagramm darge-
stellt.

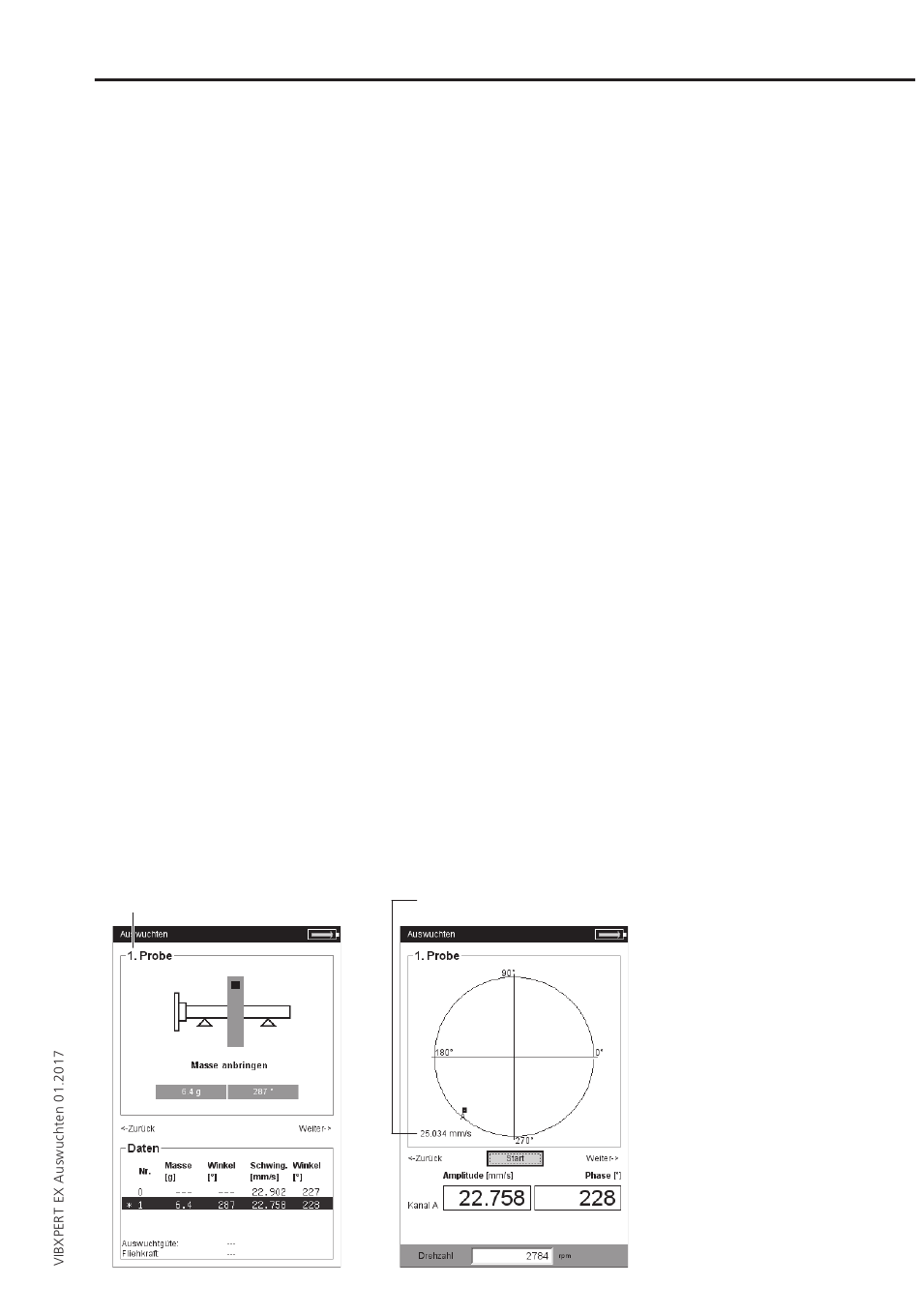

Auswuchtschritt
Maximaler Anzeigebereich
Auswuchten: Bedienung
Links:
Datenbildschirm
Rechts:
Messbildschirm
