12 VERSORGUNGSANSCHLÜSSE
12.1 SCHLAUCHANSCHLÜSSE
220
Messgasausgang
5,0
177
Kondensatausgang

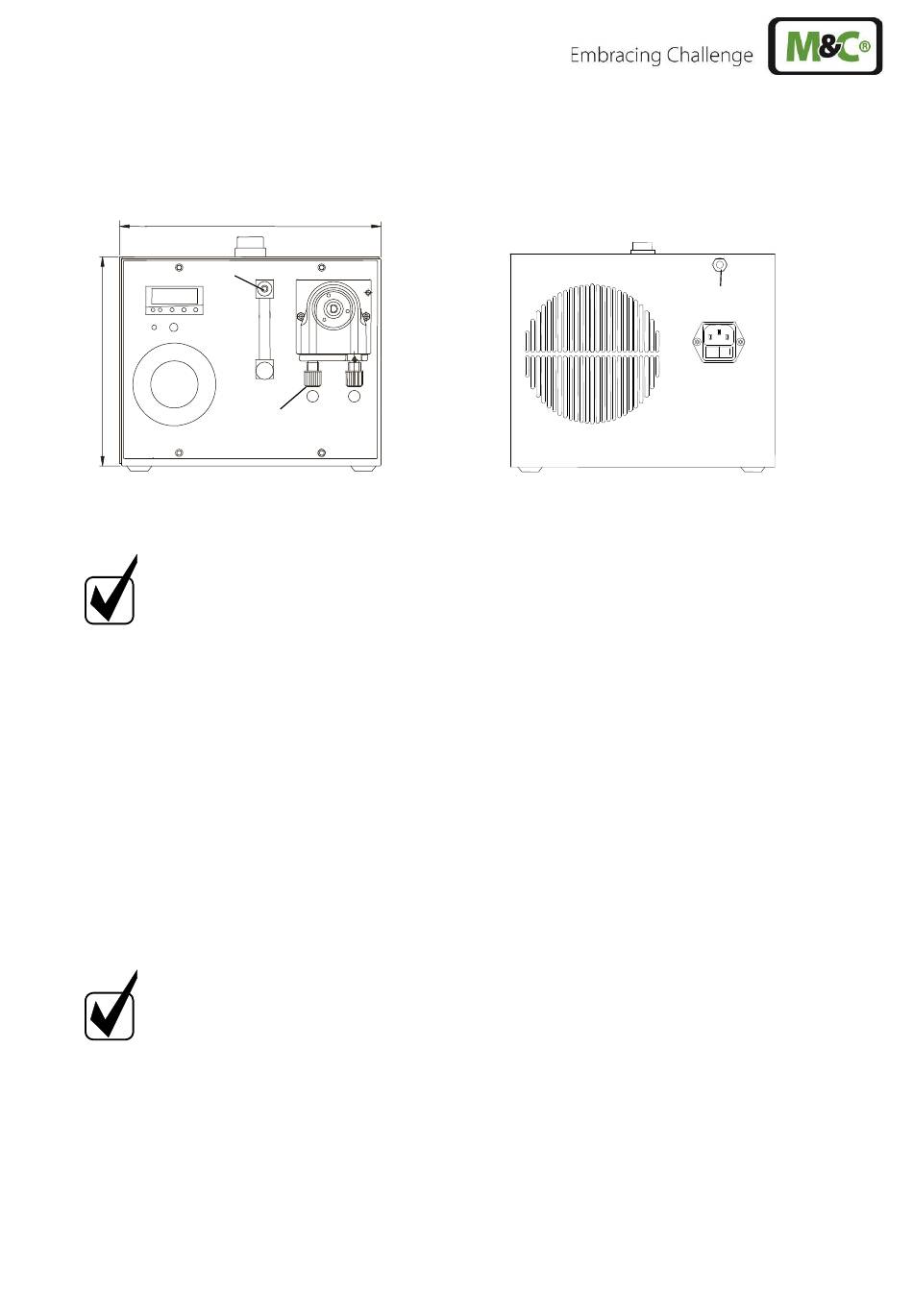

Abbildung 3 Schlauchanschlüsse CSS-M tragbar
Hinweis
Alle Schlauchanschlüsse sind standardmäßig DN4/6 mm Klemmring-Schlauchverschraubungen aus
PVDF/PPH, für Gaseingangstemperaturen bis maximal 80 °C (siehe Kapitel 8), ausgeführt.
Die Montage der Messgasschläuche bzw. des Kondensatschlauches ist wie folgt durchzuführen:
1. Überwurfmutter der Klemmring-Verschraubung linksdrehend lösen; Es ist darauf zu achten,
dass die Mutter vorsichtig von dem Verschraubungskörper entfernt wird, damit der lose in der
Mutter befindliche Klemmring nicht verloren geht;
2. Überwurfmutter über den Anschlussschlauch schieben;
3. Klemmring, mit dem dickeren Wulst zur Mutter weisend, auf den Anschlussschlauch schieben;
4. Schlauch auf den Stütznippel in dem Verschraubungskörper aufstecken;
Hinweis
5. Überwurfmutter handfest anziehen. Der Schlauch ist nun abrutschsicher und druckfest montiert.
6. Die Demontage der Schläuche erfolgt in umgekehrter Reihenfolge.
www.mc-techgroup.com
Schlauchanschlüsse nicht vertauschen; Anschlüsse sind in Abbildung 3
entsprechend gekennzeichnet.
Nach dem Anschließen aller Leitungen ist die Dichtigkeit zu überprüfen.
Die Dichtigkeit des Anschlusses kann nur gewährleistet werden, wenn der
Schlauch eine gerade
Schlauchschneiders).
Abschlusskante
CSS-M | 1.02.01
Messgaseingang
0
hat (Verwendung eines
